Patikimas, greitas ir saugus energijos paskirstymas yra būtina ekonomikos augimo ir socialinės pažangos sąlyga. Visoje miesto infrastruktūroje, pramonės objektuose, atsinaujinančios energijos projektuose ir avarinio elektros energijos tiekimo srityje inžinieriai ir projektų kūrėjai vis dažniau reikalauja paskirstymo sprendimų, kurie sumažintų civilinės statybos terminus, sumažintų bendrą projekto riziką ir išlaikytų aukščiausią eksploatavimo saugos lygį.
Dėžės tipo transformatorių pastotė, dar žinoma kaip kompaktiška arba surenkama pastotė, patenkina šį poreikį su gamykloje surinktu, iš anksto patikrintu įrenginiu, kuriame integruota vidutinės įtampos (MV) skirstomoji įranga, paskirstymo transformatorius ir žemos įtampos (LV) paskirstymo įranga viename, atspariam oro sąlygoms. Pašalinus įprastų pastočių pastatų poreikį, dėžinę pastotę galima įrengti ant paruoštos plokštės, maitinti ir pradėti eksploatuoti per trumpą laiką, kurio reikia tradiciniams požiūriams.
Lugao Power Co., Ltd. yra pirmaujanti Kinijoje įsikūrusi dėžutės tipo transformatorių pastočių specialistė, siūlanti tiek europietiško tipo (IEC standartas), tiek amerikietiško tipo (ANSI/IEEE standartas) gaminius. Dėl tiesioginio gamyklinio modelio, kelių standartų atitikties ir stiprių individualių projektavimo galimybių ji tampa patikimu OĮG ir didmeninės prekybos partneriu EPC rangovams, komunalinėms įmonėms, pramonės kūrėjams ir atsinaujinančios energijos projektų savininkams visame pasaulyje.
Šioje baltojoje knygoje pateikiama išsami techninė ir komercinė dėžinių transformatorių pastočių analizė: gaminių taksonomija, inžineriniai principai, eksploatacinės charakteristikos, taikymo gairės, atitiktis standartams ir pirkimo sprendimų metodika. Jis skirtas kaip informacinis dokumentas elektros inžinieriams, projektų vadovams, pirkimų specialistams ir techninius sprendimus priimantiems asmenims.
Prognozuojama, kad iki 2035 m. pasaulinis energijos suvartojimas kasmet padidės 2,4–3,1 % dėl pramonės plėtros, miestų gyventojų skaičiaus augimo, elektrinių transporto priemonių naudojimo ir paskirstytų atsinaujinančių energijos šaltinių integravimo. Įprasti pastočių statybos metodai, reikalaujantys nuolatinių civilinių konstrukcijų, pratęsti leidimų išdavimo terminai ir didelės montavimo brigados, vis labiau nesuderinami su greičiu ir lankstumu, kurio reikalauja šiuolaikinis projektų pristatymas.
Tuo tarpu komunalinių paslaugų ir reguliavimo institucijų saugumo ir patikimumo lūkesčiai ir toliau auga. Įvykiai, tokie kaip įrangos gedimai dėl netinkamos aplinkos apsaugos, lanko blyksniai dėl atvirų įtampų dalių ir alyvos užteršimas iš senos įrangos, skatina perėjimą prie labiau integruotų, gamykloje patikrintų ir uždarų paskirstymo architektūrų.
2023 m. pasaulinė kompaktinių/dėžinių pastočių rinka buvo įvertinta maždaug 13,5 mlrd.
| Regionas | 2023 metų vertė | 2030 metų prognozė | CAGR | Rakto vairuotojas |
|---|---|---|---|---|
| Azijos ir Ramiojo vandenyno | 5,4 mlrd. USD | 9,8 mlrd. USD | 8,9 % | Industrializacija, RE |
| Europa | 3,1 mlrd. USD | 5,1 mlrd. USD | 7,4 % | Tinklo modernizavimas |
| Šiaurės Amerika | 2,6 mlrd. USD | 4,2 mlrd. USD | 7,1 % | Senėjimo infra pakeitimas |
| MEA ir Lotynų Amerika | 2,4 mlrd. USD | 4,5 mlrd. USD | 9,4 % | Elektrifikavimo programos |
1 lentelė. Pasaulinė dėžės tipo pastočių rinka pagal regioną, 2023–2030 m.
A Dėžės tipo transformatorių pastotė(taip pat vadinama kompaktiška pastotė, surenkama pastotė arba paketinė pastotė) yra visiškai gamykloje surinktas, iš anksto patikrintas energijos paskirstymo įrenginys, kuriame yra trys funkciniai komponentai viename oro sąlygoms atspariame korpuse:
Gamyklinis surinkimas užtikrina, kad vidiniai kabeliai, šynų jungtys, apsauginių relių nustatymai ir tarpkomponentinės sąsajos būtų užbaigti, išbandyti ir patikrinti prieš pristatymą. Darbai vietoje apsiriboja civilinių pamatų paruošimu, MV/ŽS kabelio užbaigimu, įžeminimu ir energijos tiekimu.
Dėžės tipo pastotės yra iš esmės suskirstytos į dvi dizaino šeimas, atspindinčias skirtingas inžinerines tradicijas ir regioninių standartų nuostatas:
| Matmenys | Europos tipas | Amerikos tipas |
|---|---|---|
| Standartinis | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37 serija |
| MV perjungimas | Vakuuminis CB arba SF₆ skirstomasis įrenginys | Saugiklis + apkrovos pertraukos jungiklis (LBS) |
| Transformatorius | Sauso tipo (pageidautina) arba panardintas į aliejų | Panardintas į aliejų (standartinis) |
| Tiksliniai regionai | Europa, Kinija, Viduriniai Rytai, Azija ir Ramusis vandenynas, Afrika | Šiaurės Amerika, Lotynų Amerika, Azijos ir Afrikos dalys |
2 lentelė. Europos ir Amerikos tipas: aukščiausio lygio klasifikacija
Europietiško tipo dėžės pastotė turi modulinį trijų skyrių išdėstymą karštai cinkuotame arba nerūdijančio plieno korpuse. Trys skyriai – MV skirstomieji įrenginiai, transformatorius ir žemosios srovės paskirstymas – yra fiziškai atskirti vidinėmis pertvaromis, kurios apsaugo nuo lanko gedimų ir suteikia galimybę atlikti nepriklausomą prieigą prie priežiūros neatjungiant gretimų sekcijų.

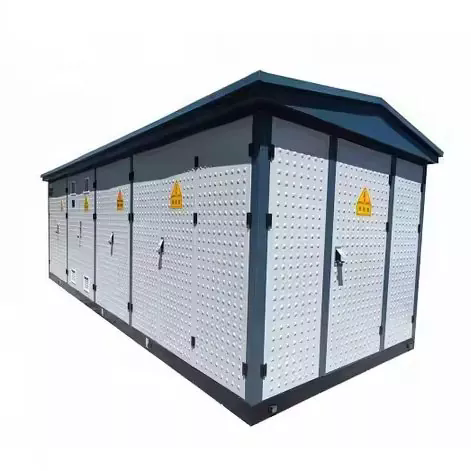

1 pav. Europos tipo dėžės pastotė
MV skyriuje yra arba žiedinis pagrindinis blokas (RMU) arba atskiros MV plokštės, priklausomai nuo tiekimo topologijos (radialinis arba žiedinis tiektuvas). Naudojamos dvi pagrindinės skirstomųjų įrenginių technologijos:
| Technologijos | Aprašymas |
|---|---|
| Vakuuminis grandinės pertraukiklis (VCB) | Nutraukia gedimų ir apkrovos sroves vakuuminio pertraukiklio buteliuke. Siūlo didelę patvarumą (10 000+ veikimo ciklų), greitą gedimų šalinimą (<50 ms) ir neturi SF₆ – vis labiau pageidaujama pagal aplinkosaugos taisykles. |
| SF₆ dujomis izoliuoti skirstomieji įrenginiai (GIS) | Lankui gesinti ir izoliuoti naudoja sieros heksafluorido dujas. Itin kompaktiškas ir labai patikimas. Pastaba: SF₆ yra stiprios šiltnamio efektą sukeliančios dujos (GWP ~23 500), todėl jų naudojimui ES ir kitur taikomi griežtesni aplinkosaugos teisės aktai. |
| Pagrindinis žiedo blokas (RMU) | Gamykloje sandarus, dujomis izoliuotas (SF₆ arba vakuuminis) perjungimo įtaisas, sujungiantis apkrovos pertraukimo jungiklius ir apsauginius saugiklius kompaktiškame metaliniu korpusu. Idealiai tinka žiedinio tiekimo paskirstymo tinklams. |
MV skirstomieji įrenginiai turi visas reikalingas apsaugos funkcijas: viršsrovę (ANSI 51), įžeminimo gedimą (ANSI 51N/67N) ir diferencinę apsaugą, jei nurodyta. Atitiktis IEC 62271-200 užtikrina lanko gedimų klasifikaciją (IAC – Internal Arc Classified) personalo apsaugai.
Europietiško tipo pastotės transformatorių skyriuje dažniausiai sumontuojamas liejamos dervos sausojo tipo transformatorius (SCB serija), nors naudojami ir alyvoje panardinami įrenginiai. Pirmenybė sausam tipui europietiško tipo pastotėse atitinka priešgaisrinės saugos privalumus, itin svarbius miesto, komercinės ir patalpose esančioms įrenginiams. Pagrindinės charakteristikos:
Žemos įtampos skyriuje yra pagrindinė žemo slėgio skirstomoji plokštė su suformuotais korpuso grandinės pertraukikliais (MCCB) arba atvirojo tipo oro grandinės pertraukikliais (ACB) ant išeinančių tiektuvų, energijos matavimo, galios koeficiento koregavimo kondensatoriais (pasirinktinai) ir nuotolinio stebėjimo bei SCADA integravimo sąsajomis. Šynų sistemos yra suprojektuotos pagal vardinę srovę su atitinkamu trumpojo jungimo atsparumo įvertinimu pagal IEC 61439.
| Parametras | Specifikacijų diapazonas |
|---|---|
| Nominali talpa | 100 kVA – 2 500 kVA (standartinis); iki 6 300 kVA specialus |
| MV įtampos klasė | 6 kV, 10 kV, 20 kV, 35 kV |
| LV išėjimo įtampa | 0,4 kV (3P+N), pagal užsakymą |
| MV perjungimo įtaisas | Vakuuminis CB / SF₆ RMU / Apkrovos pertraukos jungiklis |
| Transformatoriaus tipas | Sauso tipo liejama derva (pageidautina) arba panardinta į aliejų |
| Trumpojo jungimo reitingas | 16 kA / 20 kA / 25 kA (1 s) – pagal IEC 62271 |
| Apsaugos klasė | IP33D standartas; IP44 / IP54 su patobulintu korpusu |
| Aplinkos temperatūra | –25 °C iki +40 °C standartas; Galima –40 °C arktinė versija |
| Aukštis virš jūros lygio | Iki 1000 m standartinis; nuvertintos versijos iki 4000 m |
| Taikomi standartai | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Išmaniojo tinklo integracija | Yra IEC 61850 ryšio sąsaja; Paruošta SCADA |
3 lentelė. Europos tipo dėžės pastotė: orientacinės techninės specifikacijos
Amerikietiškas tipas (taip pat vadinamas Pad-Mounted arba Loop-Feed Transformer pastotė) išsiskiria savo trikampiu arba linijiniu vidiniu išdėstymu: MV perjungimo skyrius ir LV matavimo / paskirstymo skyriai pasiekiami atitinkamai iš priekio ir šonų, o alyva panardintas transformatorius užima centrinę erdvę. Išorinis gaubtas paprastai yra didelės apimties dažyto plieno spintelė su nepalaužiamomis, rakinamomis durelėmis, skirta montuoti žemės lygyje ant betoninio pagrindo.
2 pav. Amerikos tipo dėžės pastotė
Amerikietiškas tipas naudoja paprastesnę, ekonomiškesnę MV perjungimo konfigūraciją, palyginti su europietišku tipu. Standartinį susitarimą sudaro:
Ši konfigūracija siūlo įtikinamą paprastumo, ekonomiškumo ir patikimumo derinį. Sudėtingos apsaugos elektronikos nebuvimas sumažina priežiūros naštą ir specialių įgūdžių reikalavimus, todėl jis puikiai tinka naudoti srityse, kuriose yra ribota techninė darbo jėgos infrastruktūra.
Amerikietiško tipo pastotės transformatorius visada yra alyvoje panardintas, sandarus (be konservatoriaus) įrenginys. Visiškai sandari konstrukcija neleidžia drėgmei patekti į alyvą ir pašalina pagrindinę izoliacijos gedimo priežastį. Pagrindinės charakteristikos:
Amerikietiško tipo pastotės LV sekcija yra palyginti paprastesnė, paprastai susidedanti iš pagrindinio pertraukiklio arba saugiklio atjungimo, energijos skaitiklio lizdo ir išeinančių LV tiektuvų jungčių. Galima įtraukti sudėtingesnį LV paskirstymą (keli išeinantys tiektuvai, galios koeficiento korekcija, nuotolinis stebėjimas), tačiau standartinėse konfigūracijose jis yra mažiau paplitęs.
| Parametras | Specifikacijų diapazonas |
|---|---|
| Nominali talpa | 75 kVA – 2500 kVA (standartinis); 3 750 kVA+ specialios konstrukcijos |
| MV įtampos klasė | 5 kV, 15 kV, 25 kV, 35 kV (ANSI klasė) |
| LV išėjimo įtampa | 120/240 V (vienfazis), 208Y/120 V, 480Y/277 V arba pagal užsakymą |
| MV perjungimo įtaisas | Bay-O-Net / srovės ribojimo saugiklis + apkrovos pertraukimo jungiklis |
| Transformatoriaus tipas | Panardintas į aliejų, hermetiškai uždarytas (ONAN) |
| Aptvaras | Sunkusis plienas, dažyti milteliniu būdu / poliuretaniniai dažai; atsparus klastojimui |
| Apsaugos klasė | NEMA 3R standartas (atsparus lietui ir šlapdribai); NEMA 4X neprivaloma |
| Deadfront dizainas | Taip – alkūninės jungtys saugiam MV kabelio užbaigimui |
| Taikomi standartai | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Ciklo tiekimas | Standartinis – dvi įeinančio MV kabelio padėtys (galima tiekti kilpą) |
4 lentelė. Amerikos tipo dėžės pastotė: orientacinės techninės specifikacijos
Nors abu gaminių tipai atitinka pagrindinį kompaktiško, surenkamo energijos paskirstymo tikslą, jų projektavimo filosofija, apsaugos galimybė, gyvavimo ciklo sąnaudų profiliai ir optimali taikymo aplinka iš esmės skiriasi. Toliau pateiktoje lentelėje pateikiamas struktūrinis palyginimas, padedantis priimti sprendimus dėl technologijos pasirinkimo.
| Kriterijus | Europos tipas | Amerikos tipas |
|---|---|---|
| MV apsauga | Pilna CB apsauga su rele; didelė kaltės diskriminacija | Saugiklio pagrindu; paprastesnis, ribotas gedimo zonos selektyvumas |
| Transformatorius | Pageidautina sausas tipas - saugus ugniai, mažai priežiūros | Panardintas į aliejų – tvirtas, ekonomiškas, patikrintas |
| Kapitalo sąnaudos | Didesnė (15–30 % priemoka, palyginti su amerikietišku) | Žemesnis – ekonomiškas riboto biudžeto projektams |
| Paruoštas išmaniajam tinklui | Puikus — IEC 61850, SCADA, nuotolinio valdymo pultas | Pagrindinis – ribotas vietinis intelektas; atnaujinama |
| Priešgaisrinė sauga | Puikus (sauso tipo transformatorius, F1 ugnies klasė) | Gera – sandarios alyvos konstrukcija; reikalingos priešgaisrinės apsaugos priemonės |
| Priežiūra | Labai žemas – sausam tipui nereikia alyvos priežiūros | Vidutinis – periodinis alyvos būklės stebėjimas |
| Montavimas | Šiek tiek sudėtingesnis; specialisto paleidimas | Paprasta, greita – idealiai tinka paskirstytam diegimui |
| Perkrovos tolerancija | Geras (su priverstinio oro aušinimo parinktimi) | Puikus – didelė alyvos šiluminė masė |
| Pirminis standartas | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
5 lentelė. Europos ir Amerikos tipo dėžių pastotė: išsamus palyginimas
Nė vienas tipas nėra visuotinai pranašesnis. Europietiškas tipas užtikrina didesnę apsaugą, priešgaisrinę saugą ir išmaniojo tinklo mastelį už didesnę kainą, todėl jis yra optimalus miesto, komercinėje ir reguliuojamoje aplinkoje. Amerikietiškas tipas siūlo išskirtinį ekonomiškumą ir diegimo paprastumą pramoniniuose parkuose, priemiesčių tinkluose ir biudžetui jautriems projektams.
Korpusas yra pirmoji vidaus elektros įrangos apsaugos linija ir yra esminis ilgalaikio patikimumo elementas. „Lugao Power Box“ pastotėse, atsižvelgiant į gaminio tipą ir aplinkos specifikaciją, naudojama tokia statybos hierarchija:
| Medžiagos tipas | Aprašymas |
|---|---|
| Karštai cinkuotas (HDG) plienas | Pagrindinė visų standartinių įrenginių konstrukcija. Cinko danga užtikrina puikų atsparumą korozijai; tinka bendrai pramoninei ir miesto aplinkai. Mažiausias cinko sluoksnis: 85 μm pagal ISO 1461. |
| 304 / 316L nerūdijantis plienas | Skirta naudoti pakrančių, jūrų, cheminių medžiagų arba didelės drėgmės srityse. 316L klasė užtikrina puikų atsparumą chloridui. Standartas jūros vėjo projektų pastotėms. |
| Aliuminio lydinio korpusas | Lengvas variantas objektams su svorio apribojimais arba transporto logistikos apribojimais. Anoduota paviršiaus apdaila užtikrina atsparumą korozijai be dažymo. |
| GRP / FRP kompozitas | Stiklu armuoto polimero parinktis, skirta programoms, kurioms reikia nemagnetinių, nelaidžių gaubtų (pvz., MRT rinkiniai, jautri elektroninė aplinka). |
Korpuso apsauga nuo kietųjų dalelių ir vandens yra apibrėžta IP kodu (IEC 60529). „Lugao“ standartiniai ir patobulinti apsaugos lygiai yra šie:
| IP klasė | Apsaugos lygis | Tipiškas taikymas |
|---|---|---|
| IP33D | Apsauga nuo dulkių / lietaus (15° purškimo). | Standartinis lauko įrengimas, bendras klimatas |
| IP44 | Atsparus purslams iš visų pusių | Pakrantės zonos, atogrąžų didelio kritulių zonos |
| IP54 | Apsaugotas nuo dulkių + atsparus purslams | Dulkėta pramoninė aplinka, dykumos klimatas |
| NEMA 3R | Lietus ir šlapdriba (ANSI / NEMA standartas) | Amerikietiško tipo Šiaurės Amerikos / ANSI projektams |
6 lentelė. Korpuso IP/NEMA apsaugos klasės, kurias siūlo Lugao Power
Veiksmingas šilumos valdymas gaubte yra būtinas norint išvengti priešlaikinio izoliacijos senėjimo ir užtikrinti veikimą neperžengiant vardinės temperatūros ribų. Lugao pastotėse dirba:
Atitiktis taikomiems tarptautiniams ir nacionaliniams standartams neprivaloma – tai yra projektų patvirtinimų, komunalinių tinklų sujungimo sutarčių, draudimo apsaugos ir ilgalaikės teisinės atsakomybės pagrindas. „Lugao Power“ produktai yra suprojektuoti, gaminami ir išbandomi pagal visą taikomų standartų matricą tiek europietiškiems, tiek amerikietiškiems gaminiams.
| Standartinis | Kūnas | Taikymo sritis |
|---|---|---|
| IEC 62271-202 | IEC | Aukštos/žemos įtampos surenkamos pastotės – pagrindinis europietiško tipo projektavimo standartas. |
| IEC 60076-11 | IEC | Sauso tipo galios transformatoriai – atsparumas ugniai, klimato/aplinkos klasė, izoliacija. |
| IEC 62271-1 / -100 / -200 | IEC | Bendrosios kintamosios srovės skirstomųjų įrenginių specifikacijos; kintamosios srovės grandinės pertraukikliai; Kintamosios srovės metalu uždaryta skirstomoji įranga. |
| IEC 61439-1 / -2 | IEC | Žemos įtampos skirstomųjų ir valdymo įrenginių agregatai – LV skirstomųjų plokščių projektavimas ir bandymas. |
| ANSI/IEEE C57.12.26 | IEEE | Reikalavimai trinkelėmis montuojamiems alyviniams, vienfaziams skirstomiesiems transformatoriams – amerikietiško tipo. |
| ANSI/IEEE C57.12.28 | IEEE | Ant padėklo montuojamo įrangos korpuso vientisumas – ANSI mechaninis veikimas ir saugumas. |
| GB/T 17467 | SAC | Kinijos nacionalinis aukštos įtampos / žemos įtampos surenkamųjų pastočių standartas (atitinka IEC 62271-202). |
| CE (LVD + EMC) | ES | Privalomas gaminiams, pateikiamiems ES / EEE rinkai. Parodo atitiktį Žemos įtampos direktyvai ir EMC direktyvai. |
| CCC (3C) | CNCA | Kinijos privalomas sertifikatas – reikalingas reguliuojamiems elektros gaminiams, parduodamiems Kinijos vidaus rinkoje. |
7 lentelė. Standartų atitikties matrica: Lugao maitinimo dėžės pastotės
Perkant tarptautiniams projektams, visada nurodykite taikomus standartus RFQ dokumentuose ir reikalaukite patikrinamų tipo bandymų sertifikatų iš akredituotos trečiosios šalies laboratorijos (pvz., KEMA, TÜV, SGS, CESI). „Lugao Power“ tvarko dabartines visų standartinių produktų linijų tipo bandymų ataskaitas ir sertifikavimo dokumentus, o kopijas pateikia kaip standartinio pristatymo dokumentų paketo dalį.
Dėžės tipo transformatorinės pastotės yra naudojamos labai įvairiai. Tolesniuose skyriuose aprašomi pagrindiniai taikymo segmentai, pateikiamos konkrečios produkto tipo pasirinkimo gairės, pagrindiniai inžineriniai reikalavimai ir atitinkamos Lugao galimybės kiekvienam.
Komunalinių paslaugų ir miesto skirstymo įmonės naudoja dėžes pastotes galutiniam 10–35 kV į 0,4 kV transformavimui miesto aplinkoje, kur yra mažai vietos ir griežti estetiniai, triukšmo ir saugos reikalavimai. Įprasti diegimo scenarijai apima požemines kameras, antžemines kioskų vietas ir kelių lygių automobilių stovėjimo aikštelėse ar pastatų rūsiuose.
Pramoniniams parkams ir dideliems gamybos miesteliams reikalinga patikima, greitai įdiegiama energijos paskirstymo infrastruktūra, galinti aptarnauti įvairias apkrovas – variklių pavaras, procesų šildymą, suslėgtą orą, ŠVOK – su dideliais apkrovos faktoriais ir dideliais energijos kokybės reikalavimais.
Komunalinio masto saulės PV ir vėjo energijos projektams reikia daugybės pakopinių pastočių (paprastai 0,69 kV inverterio išėjimas į 10/35 kV kolektorių tinklą). Šių projektų ekonomika ir tvarkaraštis yra labai jautrūs įrangos sąnaudoms ir įrengimo terminams – abiem sritims, kuriose dėžinės pastotės turi lemiamų pranašumų, palyginti su įprastų pastočių statyba.
Norint plėtoti didelę infrastruktūrą – oro uostus, jūrų uostus, metro ir (arba) geležinkelių sistemas, stadionus, duomenų centrus ir vandens valymo įrenginius – būtinas patikimas pirminės energijos paskirstymas su aiškiai apibrėžtais prieinamumo ir priežiūros reikalavimais. Dėžės pastotės tarnauja kaip pirminiai paskirstymo taškai ir antrinės pastotės vietos paskirstymo tinkle.
Statybos projektams, atkūrimo operacijoms po nelaimių, dideliems renginiams ir kariniam dislokavimui reikalinga nešiojama, greitai įdiegiama energijos paskirstymo infrastruktūra. Ant slidžių arba priekabų montuojamos dėžės pastotės suteikia visą paskirstymo galimybę ir minimaliai paruošia vietą.
| Žingsnis | Veikla | Pagrindiniai klausimai ir svarstymai |
|---|---|---|
| 1 | Apibrėžkite apkrovą ir talpą | Bendra apkrova (kVA), paklausos faktorius, apkrovos augimo prognozė per 15–20 metų? Dydis, skirtas 70–80 % pakrovimui esant didžiausiai numatomai paklausai. |
| 2 | Nustatykite įtampos lygius | Ar yra MV maitinimo įtampa? Reikalinga LV paskirstymo įtampa? Ar norint užtikrinti apkrovos stabilumą, reikalingas įtampos reguliavimas (OLTC)? |
| 3 | Įvertinkite svetainę ir aplinką | Viduje ar lauke? Aplinkos temperatūros diapazonas, aukštis virš jūros lygio, drėgmė, taršos lygis (druska, dulkės, cheminės medžiagos)? Erdvės apribojimai? |
| 4 | Pasirinkite produkto tipą | Priešgaisrinės saugos prioritetas → Europos (sauso tipo). Biudžeto apribojimas / paprasta apsauga → Amerikos. Išmanusis tinklas / automatika → Europos. |
| 5 | Nurodykite standartus | Nustatykite privalomus projekto jurisdikcijos standartus. RFQ nurodykite reikiamus sertifikavimo ženklus (IEC, ANSI, CE, CCC ir kt.). |
| 6 | Įvertinkite TCO | Palyginkite visas nuosavybės išlaidas: kapitalo sąnaudos + kapitalizuoti nuostoliai tuščiosios eigos metu + kapitalizuoti apkrovos nuostoliai + priežiūros išlaidos per visą eksploatavimo laiką. |
8 lentelė. Šešių žingsnių dėžės pastočių pasirinkimo sistema
| Rinkitės EUROPOS TIPĄ, jei… | Pasirinkite AMERIKOS TIPO, jei… |
|---|---|
| – Įrengimas atliekamas patalpose, mieste arba šalia gyvenamų pastatų – Priešgaisrinės saugos kodeksai draudžia alyva užpildytą įrangą – Reikalingas išmaniojo tinklo / SCADA integravimas – Nurodoma didelė apsaugos diskriminacija – Minimali priežiūra yra prioritetas – Svetainėje yra didelė drėgmė arba korozinė atmosfera – IEC projekto jurisdikcija (Europa, Kinija, Viduriniai Rytai, Afrika) |
– Projekto biudžetas ribotas – Spartus diegimas yra labai svarbus – Taikymas yra pramoninis, priemiesčio ar kaimo lauke – Perkrovos tolerancija yra svarbi – Paprastas bendrosios prekybos technikų valdymas – Naudojama kilpos tiekimo MV tinklo topologija – ANSI/IEEE projekto jurisdikcija (Amerika, Azijos dalys) |
9 lentelė. Greito atrankos vadovas: europietiškas ir amerikietiškas tipas
Pateikiant užklausą dėl pasiūlymo (RFQ) Lugao Power arba bet kuriam dėžės pastotės tiekėjui, reikia pateikti arba paprašyti šių techninių duomenų:
Lugao Power Co., Ltd.yra Kinijoje įsikūrusi specializuota galios transformatorių ir dėžinių transformatorių pastočių gamintoja, orientuota tik į elektros paskirstymo įrangos projektavimą, inžineriją ir tiekimą vidaus ir tarptautinėms rinkoms. Bendrovės išskirtinis dėmesys gaminiui leidžia pasiekti tokį techninių pajėgumų ir gamybos kokybės nuoseklumą, kurio bendri elektros įrangos tiekėjai negali pakartoti.
„Lugao“ veikia kaip OĮG partneris tarptautiniams elektros prekių ženklų gamintojams ir kaip tiesioginis didmeninis tiekėjas EPC rangovams, komunalinėms paslaugoms ir pramonės kūrėjams visame pasaulyje. Tiesioginis tiekimas iš gamyklos pašalina platintojų maržas ir užtikrina pastovią kokybę, tiesioginę inžinerinę prieigą ir patikimą pristatymo efektyvumą klientams.

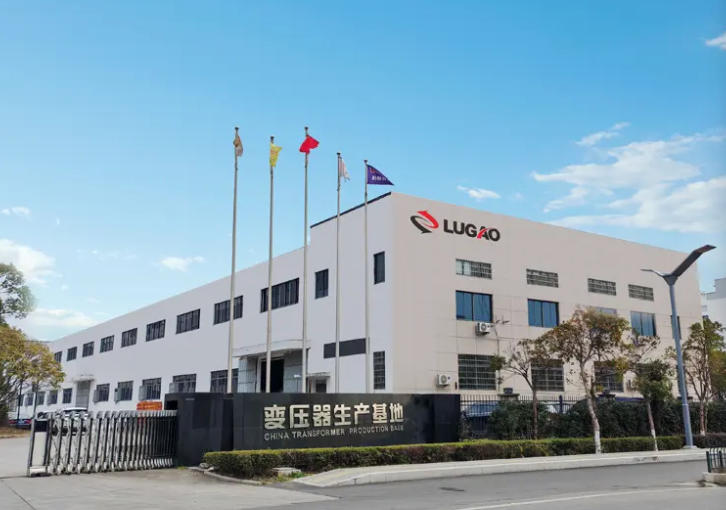

3 pav. „Lugao Power Co., Ltd.“ gamybos įmonė
| Produktas | Galimi variantai | Talpos diapazonas |
|---|---|---|
| Europos tipo dėžės pastotė | VCB / SF₆ RMU / LBS + Sauso tipo arba alyvos transformatorius | 100 kVA – 6 300 kVA |
| Amerikos tipo dėžės pastotė | Saugiklis+LBS, kilpinis padavimas, montuojamas ant padėklo, alyvinis transformatorius | 75 kVA – 3 750 kVA+ |

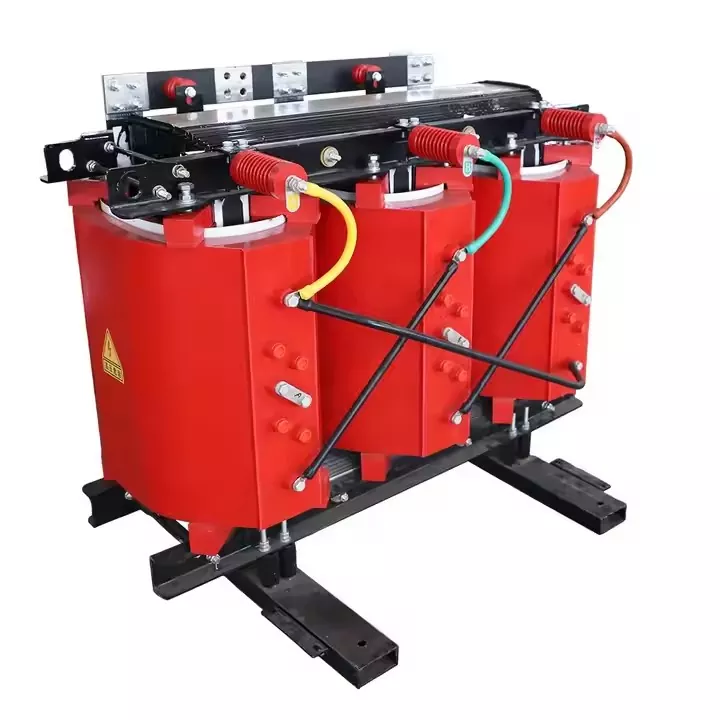

| Sauso tipo paskirstymo transformatorius | SCB serija, lieta derva, F1 ugnies klasė | 30 kVA – 10 000 kVA |

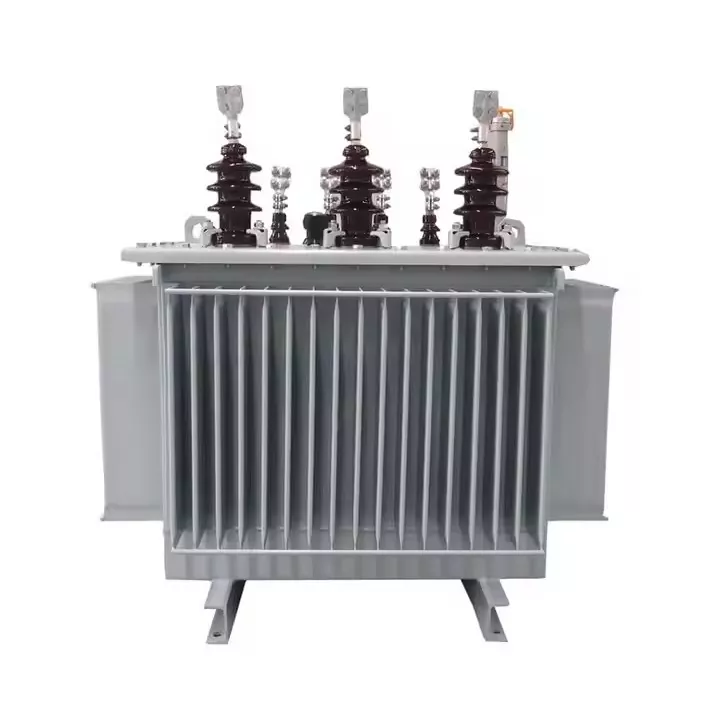

| Į alyvą panardinamas transformatorius | S11/S13/S15 serija, ONAN/ONAF/OFAF | 30 kVA – 50 000 kVA |
| Individualios / OEM pastotės | Visos inžinerinės paslaugos, pasirinktiniai matmenys ir įvertinimai | Pagal projekto specifikaciją |
10 lentelė. „Lugao Power Product Portfolio“ apžvalga
| Privalumas | Aprašymas |
|---|---|
| Specializuotas dėmesys | Kiekvienas Lugao inžinerinis išteklius, bandymų įrenginys ir gamybos procesas yra skirti transformatorių ir pastočių produktams. Nesusilieja nesusijusių produktų linijų patirtis. |
| Kelių standartų atitiktis | Produktai, sertifikuoti pagal IEC, ANSI/IEEE, GB, CE ir CCC – leidžia diegti praktiškai bet kurioje projekto jurisdikcijoje visame pasaulyje be pertvarkymo. |
| Individuali inžinerija | Vidaus projektavimo komanda užtikrina visišką pritaikymą: nestandartinės įtampos, neįprastos talpos, specialios korpuso medžiagos, ekstremalaus klimato dizainas ir išmaniojo tinklo integracija. |
| Tiesioginė gamyklos kainodara | Panaikinus platintojų maržas, gaunamas 15–25 % struktūrinių sąnaudų pranašumas, palyginti su lygiaverčiais produktais, perkamais per platinimo tinklus. |
| Įrodytas patikimumas | Produktai suprojektuoti ir patvirtinti, kad jie galėtų veikti esant nuolatinei pilnai apkrovai, esant didelei drėgmei, aukštai temperatūrai, esant druskai rūkui ir dykumos dulkėms. |
| OEM partnerystė | Visos OĮG galimybės, įskaitant pasirinktinę vardinę lentelę, dokumentus ir pakuotę tarptautinių prekės ženklų klientams, kuriems reikia baltos etiketės tiekimo. |
„Lugao Power“ eksportuoja dėžes pastotes ir galios transformatorius į projektus Azijos ir Ramiojo vandenyno regione, Artimuosiuose Rytuose, Afrikoje, Europoje ir Amerikoje. Įmonės kelių standartų atitikties portfelis ir tarptautinės logistikos, muitinės dokumentacijos bei vietinių komunalinių paslaugų patvirtinimo reikalavimų patirtis daro ją patikimu tarpvalstybinio projektų tiekimo partneriu.
„Lugao Power“ gamybos ir inžinerijos operacijas valdo kokybės valdymo sistema (QMS), suderinta su ISO 9001 principais, apimanti visą produkto gyvavimo ciklą nuo medžiagų įsigijimo iki pristatymo ir aptarnavimo po pardavimo. KVS apima dokumentuotas kontrolės procedūras, skirtas visiems svarbiems gamybos procesams, tiekėjo kvalifikacijai, procesų patikrinimui, neatitikčių valdymui ir kalibruotos bandymo įrangos priežiūrai.
Kiekvienai Lugao dėžės pastotei prieš pristatymą atliekama išsami įprastinė bandymų programa, įskaitant:
| Testas | Standartiniai / Priėmimo kriterijai |
|---|---|
| MV dielektrikas (atsparus kintamajai srovei) | IEC 62271-1 / ANSI C37: Taikoma esant vardiniam izoliacijos lygiui 1 minutę – nėra blykstės |
| Atsparus žemos srovės galios dažniui | IEC 61439-1: taikomas pagal vardinį izoliacijos lygį – neperšviečiamas |
| Transformatorių įprastiniai testai | IEC 60076-1: Apvijos varža, įtampos santykis, trumpojo jungimo varža, tuščiosios eigos nuostoliai, apkrovos nuostoliai |
| Izoliacijos atsparumas | Pagal IEC 60076 / IEC 62271 – varža išmatuota esant 2500 V nuolatinei įtampai; palyginti su gamyklos baziniu lygiu |
| Apsaugos relės veikimo testas | Visos apsaugos funkcijos patikrintos pagal relės koordinavimo nustatymus; patvirtintas kelionės laikas |
| Blokavimo funkcijos testas | Visi mechaniniai ir elektriniai blokatoriai buvo patikrinti, kad būtų išvengta neteisingų perjungimų sekų |
| Vizualinis ir matmenų patikrinimas | Visi komponentai, etiketės, kabelių žymėjimai ir jungtys patikrinti pagal patvirtintą brėžinį |
| Alyvos pavyzdys (aliejuje panardinti įrenginiai) | IEC 60296: Išbandytas ir sertifikuotas dielektrinis stiprumas, drėgmės kiekis ir rūgštingumas |
11 lentelė. Įprastinė Lugao Box pastočių bandymo programa
Esant svarbiems užsakymams arba klientui pageidaujant, „Lugao Power“ savo įmonėje organizuoja gamyklinį priėmimo testą (FAT). FAT metu kliento inžinieriai arba paskirtas tikrinimo agentas gali stebėti visus įprastus elektros bandymus, peržiūrėti medžiagų ir komponentų sertifikatus, patikrinti matmenų atitiktį, patikrinti kokybės dokumentus ir patvirtinti vardinės lentelės tikslumą prieš suteikdami leidimą gabenti. Visos FAT bandymo ataskaitos su bandymų duomenimis, kalibravimo įrašais ir inspektoriaus patvirtinimu pateikiamos kaip pristatymo dokumentų paketo dalis.
