Šioje baltojoje knygoje pateikiama išsami pasaulinės galios transformatorių pramonės analizė, išsamiai išnagrinėjus dvi dominuojančias technologijų kategorijas: sausojo tipo ir alyvos transformatorius. Jame nagrinėjami inžinerijos principai, taikomųjų programų segmentavimas, tarptautinės reguliavimo sistemos, gyvavimo ciklo ekonomika ir besiformuojančios rinkos dinamika. Dokumente taip pat pabrėžiama, kaip Kinijoje įsikūrusi specializuota gamintoja „Lugao Power Co., Ltd.“ tenkina šiuolaikinius rinkos reikalavimus pasitelkdama inžinerijos meistriškumą, griežtas kokybės sistemas ir lanksčias pritaikymo galimybes.
Galios transformatoriai yra pagrindinė šiuolaikinių elektros tinklų infrastruktūra. Didėjant pasaulinei elektros energijos paklausai, kurią skatina urbanizacija, pramonės plėtra ir atsinaujinančių energijos šaltinių integravimas, pažangių, patikimų ir efektyvių transformatorių technologijų paklausa tampa vis svarbesnė. Šis straipsnis skirtas inžinieriams, pirkimų specialistams, projektų vystytojams, infrastruktūros investuotojams ir energetikos politikos formuotojams.
1.1 Apibrėžimas ir pagrindinė funkcija
A galios transformatoriusyra elektromagnetinis įtaisas, kuris elektromagnetinės indukcijos principu perduoda elektros energiją tarp dviejų ar daugiau grandinių. Pagrindinis jo tikslas yra konvertuoti elektros energiją iš vieno įtampos lygio į kitą – didinant įtampą tolimojo aukštos įtampos perdavimo atveju arba sumažinant įtampą saugiam paskirstymui pramoniniams, komerciniams ir gyvenamiesiems vartotojams.
Skirtingai nuo generatorių ar variklių, transformatorių pagrindinė funkcija neturi judančių dalių, todėl jie yra patikimi, ilgaamžiai ir mažai priežiūros reikalaujantys įrenginiai. Pagrindinė transformatoriaus veikimo lygtis yra tokia:
V1 / V2 = N1 / N2 = I2 / I1
Kur V reiškia įtampą, N reiškia apsisukimų skaičių pirminėje (1) ir antrinėje (2) ritėse, o I reiškia srovę. Šis elegantiškas ryšys leidžia tiksliai suprojektuoti įtampos transformacijos koeficientus įvairiuose galios rodikliuose.
1.2 Istorinis kontekstas
1880-aisiais Williamo Stanley, Nikola Tesla ir kitų sukurtas praktinis transformatorius padėjo įjungti kintamosios srovės (AC) maitinimo sistemas. Pirmasis komercinis trifazis galios transformatorius buvo įdiegtas 1890-aisiais, atrakinęs galimybę perduoti elektros energiją dideliais atstumais esant aukštai įtampai ir žemai srovei, o tai žymiai sumažino varžos nuostolius. Nuo tada transformatorių technologija vystėsi dėl medžiagų mokslo pažangos, izoliacijos tobulinimo, skaitmeninio stebėjimo ir energijos vartojimo efektyvumo optimizavimo.
1.3 Vaidmuo šiuolaikinėje energetikos infrastruktūroje
Šiandien galios transformatoriai yra kiekvienos energijos tiekimo sistemos pagrindas. Nuo masyvių generatorių pagreičių transformatorių (GSU) elektrinėse iki paskirstymo transformatorių, aptarnaujančių gyvenamuosius rajonus, transformatoriai yra kiekviename elektros tinklo mazge. Komunalinių paslaugų pastotėse paprastai yra keli dideli galios transformatoriai, kurie valdo dešimtis ar šimtus megavoltų amperų (MVA).
Pramoniniai įrenginiai, komerciniai kompleksai, duomenų centrai, tranzito sistemos, atviroje jūroje esančios platformos ir atsinaujinančios energijos gamyklos priklauso nuo patikimų transformatorių sprendimų. Transformatoriaus tipo, galios, aušinimo būdo, izoliacijos klasės ir priedų pasirinkimas yra techninis sprendimas, kuris tiesiogiai įtakoja tinklo patikimumą, saugumą, energijos vartojimo efektyvumą ir ilgalaikes eksploatavimo išlaidas.
2.1 Rinkos dydis ir augimo trajektorija
Pasaulinė galios transformatorių rinka per pastarąjį dešimtmetį nuosekliai augo ir toliau plečiasi. Dėl senstančios tinklo infrastruktūros pakeitimo, spartaus elektrifikavimo kylančios ekonomikos šalyse, atsinaujinančios energijos integracijos ir išmaniųjų tinklų modernizavimo, rinka yra vienas strategiškai reikšmingiausių elektros įrangos pramonės segmentų.
Pagrindiniai rinkos rodikliai apima sudėtinį metinį augimo tempą (CAGR), kuris iki 2030 m. sieks maždaug 5,5–7 %, o Azijos ir Ramiojo vandenyno regionas sudarys didžiausią regioninę rinką, kuri sudaro daugiau nei 45 % pasaulinės paklausos. Kinija tebėra vienintelė didžiausia nacionalinė rinka tiek kaip galios transformatorių gamintoja, tiek vartotoja.
2.2 Pagrindiniai rinkos veiksniai
2.3 Regioninės rinkos dinamika
| Regionas | Rinkos dalis | Augimo variklis | Pagrindinės tendencijos |
| Azijos ir Ramiojo vandenyno | ~45 % | Urbanizacija | Išmanusis tinklas |
| Šiaurės Amerika | ~20% | Tinklo modernizavimas | Pakeitimas |
| Europa | ~18 % | Energijos perėjimas | Jūros vėjas |
| Artimieji Rytai ir Afrika | ~10% | Elektrifikacija | Aukštos temperatūros vienetai |
| Lotynų Amerika | ~7 % | Komunalinių paslaugų investicijos | Kasyba |
2.4 Konkurencinis kraštovaizdis
Pasaulinę galios transformatorių rinką aptarnauja didelių tarptautinių įmonių ir specializuotų regioninių gamintojų derinys. Pagrindiniai tarptautiniai žaidėjai yra ABB (dabar Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric ir Eaton. Tačiau Kinijoje įsikūrę gamintojai, tokie kaip TBEA, China XD Group, CRRC, ir specializuotos įmonės, pvz.LugaoPower Co., Ltd.įgijo didelę tarptautinės rinkos dalį dėl konkurencingų kainų, greito pristatymo ir gerindami kokybės standartus.
Kinijoje įsikūrę gamintojai dabar tiekia didelę pasaulinės transformatorių paklausos dalį, ypač Pietryčių Azijoje, Artimuosiuose Rytuose, Afrikoje ir Lotynų Amerikoje. Kinijos gamintojai vis dažniau atitinka tarptautinius sertifikatus, įskaitant IEC, CE ir ANSI/IEEE standartus, suteikdami platesnę prieigą prie pasaulinės rinkos.
3.1 Magnetinės šerdies dizainas

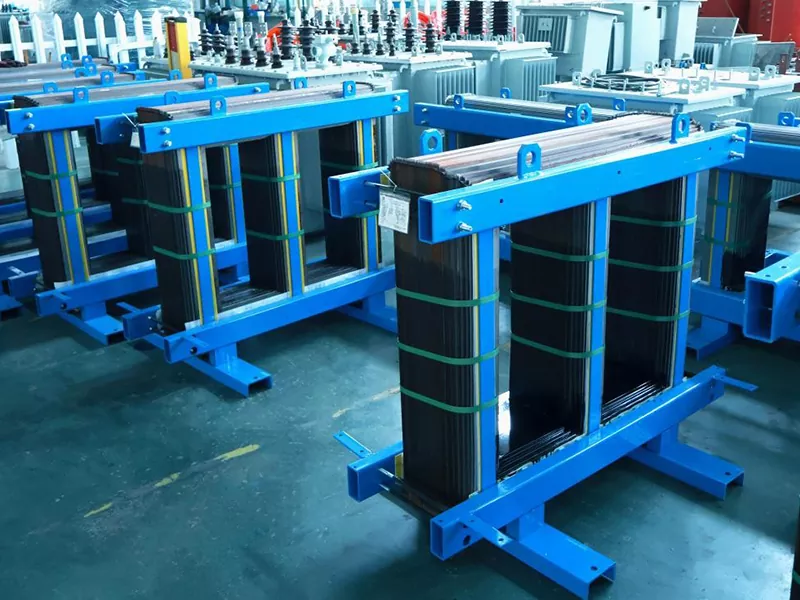

Magnetinė šerdis yra pagrindinis bet kurio galios transformatoriaus elementas. Jis suteikia mažo pasipriešinimo kelią magnetiniam srautui, jungiančiam pirminę ir antrinę apvijas. Šerdies konstrukcija tiesiogiai veikia nuostolius be apkrovos (geležies nuostolius), sužadinimo srovę, akustinį triukšmą ir mechaninį stabilumą.
Šiuolaikinės transformatorių šerdys yra pagamintos iš šaltai valcuoto į grūdėtą orientuoto silicio plieno (CRGO) laminuotų sluoksnių, kurios yra tiksliai nupjautos ir sukrautos, kad būtų sumažinti sūkurinių srovių nuostoliai. Pažangiose konstrukcijose gali būti naudojami amorfinio plieno lydiniai, kurie pasižymi žymiai mažesniais histerezės ir sūkurinių srovių nuostoliais, o tai ypač naudinga paskirstymo transformatoriuose, kur nuostoliai be apkrovos nuolat kaupiasi per dešimtmečius.
3.2 Apvijų projektavimas ir izoliacijos sistemos
Apvijos yra pagamintos iš bedeguonių varinių arba aliuminio laidininkų, suformuotų į ritinius, kurie yra tiksliai suvynioti, kad būtų pasiektas reikiamas posūkių santykis, srovės tankis ir varža. Aukštos įtampos apvijose paprastai naudojamos sluoksninės apvijos arba disko apvijos, o žemos įtampos apvijose dažnai naudojamos folijos arba spiralinės konstrukcijos.
Izoliacijos sistemos skiriasi priklausomai nuo transformatoriaus tipo. Alyva panardintuose transformatoriuose naudojama alyva impregnuotas popierius (kraftpopierius arba termiškai patobulintas popierius) kaip pagrindinė kieta izoliacija, kurią papildo preso kartono barjerai, o mineralinė alyva yra aušinimo skystis ir dielektrikas. Sausojo tipo transformatoriuose naudojamos liejamos dervos (epoksidinės dervos) arba atvira apvija stiklo pluoštu sustiprintos izoliacijos sistemos, kurios be skystų dielektrikų užtikrina puikų atsparumą drėgmei, dulkėms ir užterštumui.
3.3 Aušinimas ir šilumos valdymas
Šilumos valdymas yra vienas iš svarbiausių transformatoriaus projektavimo aspektų. Per didelė temperatūra pagreitina izoliacijos senėjimą, padidina nuostolius ir galiausiai sumažina transformatoriaus tarnavimo laiką. Transformatoriai klasifikuojami pagal aušinimo metodą, naudojant standartinius ONAN/ONAF/OFAF žymėjimus alyvos tipo ir AN/AF žymėjimus sauso tipo blokams.
| Aušinimo kodas | Aprašymas |
| ONANAS | Natūralus aliejus Natūralus oras |
| ONAF | Naftos natūralios oro pajėgos |
| OFAF | Naftos oro pajėgos |
| AN | Natūralus oras |
| AF | Oro pajėgos |
3.4 Trumpojo jungimo atsparumas
Galios transformatoriai turi atlaikyti didžiules elektromagnetines jėgas, susidarančias trumpojo jungimo metu prijungtame elektros tinkle. Galimos trumpojo jungimo srovės gali siekti 20–25 kartus didesnę už vardinę srovę, todėl susidaro jėgos, proporcingos srovės kvadratui. Tvirta mechaninė konstrukcija, įskaitant sutvirtintas apvijas, griežtą apvijų geometrijos valdymą ir konstrukcinio rėmo inžineriją, yra būtinas norint užtikrinti atsparumą.
Trumpojo jungimo bandymas pagal IEC 60076-5 arba IEEE C57.12 standartus patvirtina transformatoriaus mechaninį ir šiluminį vientisumą gedimo sąlygomis. Šis bandymas yra vienas iš griežčiausių kvalifikacijos reikalavimų elektros įrangos pramonėje.

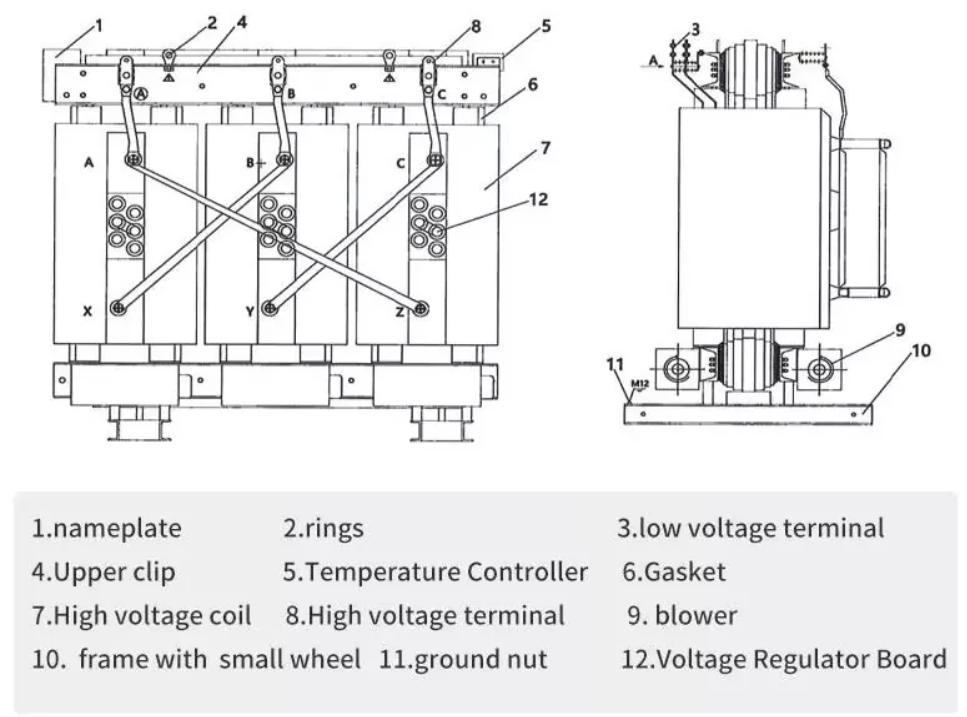

Sauso tipo transformatoriuose vietoj skystų dielektrikų naudojamos oro ir kietos izoliacinės medžiagos – pirmiausia epoksidinė derva arba stiklo pluoštu sustiprintos sistemos. Apvijos liejamos iš epoksidinės dervos (lietos dervos sauso tipo arba CRT) arba apvyniotos stiklo pluoštu apvyniotais laidininkais ir vakuuminiu slėgiu impregnuotos (VPI) derva arba laku. Lietaus dervos sauso tipo transformatoriai, labiausiai paplitęs modernus variantas, visiškai apvynioja apvijas epoksidinės dervos ir mineralinio užpildo mišiniu, paprastai liejant vakuume, kad būtų pašalintos tuštumos. Rezultatas – tvirta, sandari, savaime gesstanti izoliacijos sistema, kuriai nereikia skysto aušinimo skysčio ir kuri iš prigimties yra atspari ugniai.
Sauso tipo transformatoriai yra tinkamiausias pasirinkimas visur, kur dėl artumo žmonėms ar jautrių konstrukcijų darbas be alyvos yra prioritetas. Pagrindiniai taikymo sektoriai apima miestų pastotes komerciniuose ir biurų pastatuose, ligonines ir sveikatos priežiūros įstaigas, viešbučius ir svetingumo kompleksus, geležinkelio stotis ir metro sistemas, gamyklas, kurioms taikomi švarių patalpų reikalavimai, duomenų centrus ir telekomunikacijų įrenginius, atsinaujinančios energijos keitiklių stotis ir jūrų laivų maitinimo sistemas.
Pagrindinės specifikacijos: Lugao sauso tipo transformatoriai
Lugao Power Co., Ltd. gamina lietinės dervos (CRT) ir vakuuminiu slėgiu impregnuotus (VPI) sausojo tipo transformatorius. Standartinės vertės apima nuo 25 kVA iki 16 000 kVA, o pirminė įtampa iki 35 kV. Produktai atitinka IEC 60076-11, GB/T 10228, CE ir CCC standartus. Galimi individualūs korpusų klasės, čiaupų keitikliai, temperatūros stebėjimo sistemos ir priverstinio oro aušinimo atnaujinimai.

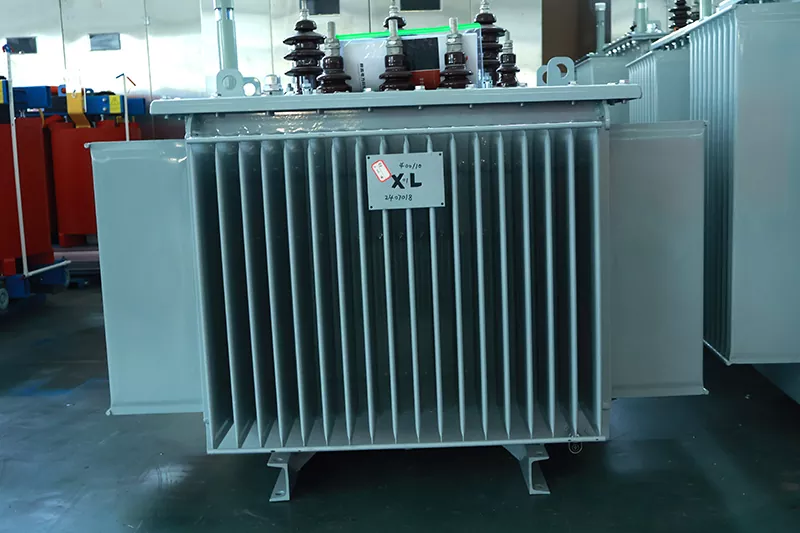

Į alyvą panardintuose galios transformatoriuose naudojama mineralinė transformatorių alyva (arba alternatyvūs dielektriniai skysčiai, tokie kaip sintetiniai esteriai arba natūralios esterio alyvos) ir kaip pagrindinė izoliacinė terpė, ir kaip pagrindinė aušinimo priemonė. Transformatoriaus aktyvioji dalis, kurią sudaro šerdis ir apvijos, yra visiškai panardinta į šį dielektrinį skystį sandariame plieniniame rezervuare. Šiluma, susidaranti dėl nuostolių šerdyje ir apvijose, yra nukreipiama į alyvą, o po to per radiatorių bankus, gofruotas rezervuaro sieneles arba aušinimo vamzdžius išsklaido į aplinkinį orą.
Labai efektyvus alyvos šilumos perdavimo ir puikių dielektrinių bei izoliacinių mineralinės alyvos savybių derinys leidžia alyvos transformatoriams pasiekti labai didelį galios tankį, todėl jie yra pasirinkimo technologija didelės galios įrenginiuose ir lauko instaliacijose įvairiose įtampos klasėse nuo paskirstymo (11–33 kV) iki ypač aukštos įtampos (750 kV ir aukštesnė).
Augantis aplinkosauginis sąmoningumas paskatino domėtis biologiškai skaidomais ir ugniai atspariais dielektriniais skysčiais, skirtais alyvos transformatoriams. Natūralūs esterių skysčiai, gauti iš augalinių aliejų, pasižymi didesniu nei 95 % biologiniu skaidomumu ir žymiai aukštesnėmis ugnies taškais (virš 300°C, palyginti su apytiksliai 145°C mineralinės alyvos). Sintetinių esterių skysčiai turi panašių pranašumų, nes jie veikia platesniu temperatūrų diapazonu. Šie skysčiai vis dažniau naudojami transformatoriams šalia ekologiškai jautrių vietų, pastatų viduje arba didelės gaisro rizikos zonose.
Alyvos transformatoriaidominuoja lauko komunalinių paslaugų pastotės, aukštos įtampos sujungimo taškai, pramonės energijos tiekimas, kasybos operacijos, naftos ir dujų įrenginiai, hidroelektrinės ir šiluminės elektrinės, atsinaujinančios energijos surinkimo stotys ir aukštos įtampos nuolatinės srovės (HVDC) keitiklių stotys. Dėl didelio efektyvumo, perkrovos galimybių ir konkurencingų sąnaudų derinant didelius reitingus jie tampa pasauliniu komunalinių paslaugų masto energijos infrastruktūros standartu.
Pagrindinė specifikacija: Lugao panardinami į alyvą transformatoriai
Lugao Power Co., Ltd. gamina alyvinius transformatorius nuo 10 kVA iki 50 MVA, kurių pirminė įtampa nuo 3,3 kV iki 110 kV. Produktai apima S11 ir S13 serijų standartinius efektyvumo įrenginius, taip pat mažų nuostolių amorfinės šerdies variantus. Visi įrenginiai atitinka IEC 60076, GB 1094 ir kliento nurodytus tarptautinius standartus. Parinktys apima OLTC, DETC, apsaugos relės integravimą, dujų relę, temperatūros monitorius ir pasirinktines bako konfigūracijas.
| Parametras | Sauso tipo (CRT) | Panardinamas į aliejų | Sprendimo veiksnys |
| Maksimali įtampa | Iki 36 kV | Iki 1100 kV | Aukšta įtampa: alyva laimi |
| Maksimalus įvertinimas | Iki ~20 MVA | Iki 1500 MVA | Didelė talpa: laimi nafta |
| Priešgaisrinė sauga | Puikus (F1/F0) | Reikalingas izoliavimas | Viduje: laimi sausas |
| Priežiūra | Labai žemas | Vidutinis (alyvos patikrinimai) | Lengvumas: laimi sausas |
| Kaina už MVA | Aukštesnis | Žemesnis | Biudžetas: nafta laimi |
| Rizika aplinkai | Nėra | Naftos išsiliejimo galimybė | Eco: Sausas laimi |
| Triukšmo lygis | 55–70 dB(A) | 45–60 dB(A) | Ramios zonos: nafta laimi |
| Perkrovos pajėgumas | Ribotas | Puikiai | Pikos: nafta laimi |
| Atsparumas drėgmei | Puikus (užsandarintas) | Geras (sandari bakas) | Drėgmė: laimi sausas |
| Diegimo greitis | Greitas (be alyvos užpildymo) | Lėtesnis (pilant alyvą) | Greitis: laimi sausas |
Transformatorių standartai apibrėžia minimalius našumo, saugos ir bandymo reikalavimus, kuriuos gaminiai turi atitikti, kad būtų laikomi tinkamais naudoti elektros energiją. Pripažintų tarptautinių standartų laikymasis yra būtina projekto patvirtinimo, prijungimo prie tinklo, finansavimo ir eksporto į reguliuojamas rinkas sąlyga. Tai taip pat suteikia pirkėjams nuoseklios kokybės ir suderinamumo su paskesne įranga garantiją.
Be atitikties projektiniams standartams, konkrečioms rinkoms skirtiems transformatoriams reikalingas pripažintų įstaigų gaminių sertifikatas. CE ženklinimas yra privalomas įrangai, įvežamai į Europos ekonominę erdvę, įrodant atitiktį Žemos įtampos direktyvai ir Elektromagnetinio suderinamumo direktyvai. CCC (China Compulsory Certification) reikalingas Kinijoje parduodamai įrangai. KEMA, TUV, UL arba CSA Labs atliekami trečiųjų šalių bandymai gali būti reikalingi pagal konkrečias projekto specifikacijas arba galutiniams klientams, kuriems taikomi aukštesni užtikrinimo reikalavimai.
Lugao atitikties būsena
Lugao Power Co., Ltd. projektuoja ir gamina visus gaminius pagal IEC 60076 seriją, GB 1094, GB/T 10228, ANSI/IEEE C57 ir Didžiosios Britanijos standartus. Produktai turi CE ir CCC sertifikatus. Gamyklos kokybės valdymas sertifikuotas pagal ISO 9001:2015. Eksporto projektams pagal užsakymą galima gauti ANSI, BS arba AS/NZS standartų inžineriją.
Pasaulinės klasės transformatorių gamyba reikalauja griežto kokybės valdymo kiekviename gamybos etape. Nuo gaunamų medžiagų patikrinimo iki galutinio gamyklos priėmimo bandymo – disciplinuota kokybės sistema yra vienintelė patikima nuoseklaus lauko veikimo garantija. Pirmaujantys gamintojai diegia kokybės valdymo sistemas, sertifikuotas pagal ISO 9001, papildytas specifiniais procesais kokybės planais, kritinių parametrų statistine proceso kontrole (SPC) ir visišku medžiagų bei bandymų rezultatų atsekamumu.
Transformatoriaus kokybė galiausiai atspindi jo žaliavų kokybę. Pagrindinės gaunamos medžiagos, kurioms taikoma gaunamos kokybės kontrolė (IQC), apima silicio plieno sluoksniuotus sluoksnius (matuojamas pagal storį, magnetinį pralaidumą ir šerdies praradimą), varinius arba aliuminio laidininkus (patikrintas dėl grynumo, matmenų ir elektrinio laidumo), epoksidinės dervos sistemos ir kietikliai, skirti kineskopų konstrukcijoms (klampumas, gelio laikas ir mechaninės plokštės), atsparumas drėgmei ir mechaninės spaudimo plokštės. ir transformatorių mineralinė alyva (dielektrinis stiprumas, drėgmės kiekis, rūgštingumas ir tirpių dujų analizė alyvoje panardinamiems įrenginiams).
| Įprastas testas | Tikslas |
| Santykio matavimas | Patikrina posūkių santykio tikslumą pagal vardinės lentelės specifikacijas |
| Vektorių grupės ir fazių poslinkio patikrinimas | Patvirtina apvijų jungtis ir poliškumą |
| Impedanso įtampos ir apkrovos nuostolių matavimas | Patvirtina nuotėkio varžą ir vario nuostolius esant vardinei srovei |
| Tuščiosios eigos nuostolių ir tuščiosios eigos srovės matavimas | Patvirtina šerdies nuostolius ir įmagnetinimo srovę esant vardinei įtampai |
| Taikomos įtampos atsparumo bandymas | Tikrina apvijų izoliacijos vientisumą nuo žemės ir tarp apvijų |
| Indukuotos įtampos atsparumo bandymas | Patikrina vidinę izoliacijos galimybę esant aukšto dažnio įtampai |
| Izoliacijos varžos matavimas | Tikrina bendrą izoliacijos būklę ir jautrumą drėgmei |
Transformatorių nuostoliai, nors ir maži procentine išraiška (paprastai 0,5–1,5 % vardinės galios), susikaupia iki milžiniškų sumų visoje pasaulinėje įdiegtoje bazėje. Apskaičiavimai rodo, kad transformatorių nuostoliai sudaro maždaug 1–2% visos pasaulinės elektros energijos gamybos, o tai sudaro šimtus milijardų kilovatvalandžių kasmet. Atskiro transformatoriaus, kurio eksploatavimo laikas yra 25–40 metų, net 10 % sumažinus nuostolius, per visą gyvavimo ciklą sutaupoma didelių energijos sąnaudų.
Europos Sąjungos (Ekologinio projektavimo direktyva), JAV (DOE efektyvumo standartai) ir vis dažniau Azijoje reguliavimo institucijos nustatė privalomus minimalius galios ir paskirstymo transformatorių efektyvumo standartus. Šios taisyklės laipsniškai griežtinamos, todėl gamintojams ir pirkėjams sukuriama komercinė prievolė teikti pirmenybę mažai nuostolingiems projektams.
Transformatorių nuostoliai susideda iš dviejų pagrindinių kategorijų. Tuščiosios apkrovos nuostoliai (taip pat vadinami geležies arba šerdies nuostoliais) atsiranda kiekvieną kartą, kai transformatorius įjungiamas, nepriklausomai nuo apkrovos lygio. Jie atsiranda dėl histerezės ir sūkurinių srovių magnetinėje šerdyje ir yra sumažinamos naudojant aukštos kokybės grūdėtąjį silicio plieną, tikslų laminatų žymėjimą lazeriu, laipsniško šerdies surinkimo metodus ir aukščiausios kokybės dizainą naudojant amorfinio plieno lydinius (kurie 70–80 % sumažina nuostolius be apkrovos, palyginti su įprastu GO plienu).
Apkrovos nuostoliai (taip pat vadinami variniais arba trumpojo jungimo nuostoliais) yra proporcingi apkrovos srovės kvadratui ir atsiranda dėl varžinio šildymo apvijose. Jie sumažinami dėl optimizuotos apvijų geometrijos, mažesnės varžos laidų ir pažangių perkėlimo technikų, kad būtų galima valdyti klaidžiojančius ir sūkurinius nuostolius apvijose esant apkrovai.
Pradinė galios transformatoriaus pirkimo kaina sudaro tik vieną visos jo gyvavimo ciklo kainos komponentą. Pirkėjų komandos, kurios daugiausia dėmesio skiria pirkimo kainai, rizikuoja neįvertinti tikrosios transformatorių nuosavybės ekonominės naštos. Atliekant griežtą bendrųjų nuosavybės išlaidų (TCO) analizę, atsižvelgiama į visas išlaidas nuo specifikacijos ir pirkimo iki įrengimo, eksploatavimo, priežiūros ir galimo eksploatavimo nutraukimo.
| TCO komponentas | Svarstymai |
| Pirkimo kaina | Įrangos kaina, gamyklos priėmimo bandymai, dokumentacija ir pakuotė |
| Transportas ir logistika | Tarptautinis gabenimas, muitai, vidaus transportas ir draudimas |
| Montavimas ir paleidimas | Sklypo paruošimas, inžineriniai darbai, kabelių sujungimas, alyvos pildymo (naftos agregatų) ir paleidimo paslaugos |
| Kaina be apkrovos (kapitalizuota) | Įvertinta naudojant kapitalizuotų nuostolių metodą: A × nuostoliai be apkrovos (kW) per projektinį eksploatavimo laiką vietinėmis energijos sąnaudomis |
| Apkrovos praradimo kaina (kapitalizuota) | B × Apkrovos nuostoliai (kW) esant vardinei apkrovai, diskontuota per projektinį eksploatavimo laiką |
| Priežiūros kaina | Alyvos bandymas ir keitimas (tepalų blokai), tarpiklių priežiūra, aušinimo sistemos priežiūra ir čiaupų keitiklių aptarnavimas |
| Stebėjimas ir apsauga | Skaitmeninės stebėjimo sistemos, relinė apsauga, SCADA integracija |
| Eksploatacijos nutraukimas ir šalinimas | Alyvos šalinimas arba perdirbimas (alyvos vienetai), transformatoriaus šerdies ir apvijų perdirbimas |
Energetikos pramonė paprastai vertina transformatorių konkursus naudodama kapitalizuotų nuostolių metodą, dar vadinamą A&B faktoriaus metodu. Bendra įvertinta kaina apskaičiuojama taip:
TEC = pirkimo kaina + (A × P0) + (B × Pk)
Kur P0 yra tuščiosios eigos nuostoliai (kW), Pk yra apkrovos nuostoliai esant vardinei srovei (kW), A yra kapitalizuotos tuščiosios eigos nuostolių sąnaudos ($/kW, atspindintis veikimą 24 valandas per parą), o B yra apkrovos nuostolių kapitalizuotos išlaidos ($/kW, atspindinčios darbo ciklą ir apkrovos koeficientą). Naudojant šią sistemą, transformatorius, kuris nominaliąja verte atrodo pigesnis, per visą eksploatavimo laiką gali pasirodyti brangesnis dėl didesnių energijos nuostolių.
Generatoriaus pakopiniai transformatoriai (GSU) paverčia elektros generatorių išėjimo įtampą (paprastai 11–22 kV) į perdavimo įtampos lygius (110 kV, 220 kV, 500 kV arba aukštesnius), skirtus dideliems atstumams transportuoti. Šie transformatoriai yra vieni iš didžiausių ir svarbiausių elektros įrangos dalių elektros sistemoje, kurių nominalioji galia paprastai yra nuo 100 MVA iki daugiau nei 1 000 MVA. Autotransformatoriai sujungia skirtingus perdavimo tinklo įtampos lygius, užtikrindami lankstų galios srauto valdymą.
Sunkioji pramonė yra viena iš reikliausių transformatorių taikymo aplinkų. Plieno gamykloms, aliuminio lydykloms, cemento gamykloms, chemijos perdirbimo įrenginiams ir kasybos operacijoms reikalingi transformatoriai, galintys atlaikyti didelį harmonikų kiekį, dažnus apkrovos svyravimus ir sudėtingas aplinkos sąlygas, įskaitant aukštą temperatūrą, dulkes, vibraciją ir korozinę atmosferą. Pramoniniai transformatoriai dažnai gaminami pagal užsakymą su specialiu izoliacijos apdorojimu, pagerintais trumpojo jungimo atsparumo įvertinimais ir sureguliuotu harmoniniu filtravimu.
Sparčiai augant saulės fotovoltinės ir vėjo energijos gamybai, atsirado naujų transformatorių taikymo reikalavimų. Saulės elektrinėms surinkimui reikalingi inverterių transformatoriai arba styginių lygio pakopiniai transformatoriai, konvertuojantys nuolatinės srovės keitiklio išvestį į vidutinę įtampą. Vėjo turbinos transformatoriai, patalpinti turbinos projektoriaus viduje arba prie pagrindo, turi atlaikyti vėjo generavimui būdingą mechaninę vibraciją, terminį ciklą ir harmoninę apkrovą.
Jūros vėjo jėgainėms keliami ypač griežti reikalavimai: platformose montuojami transformatoriai, veikiami sūraus vandens atmosferos, ribota prieiga prie priežiūros ir ribota erdvė. Šiose sudėtingose aplinkose naudojami tiek sauso tipo (nacelės įrengimams), tiek specializuoti į alyvą panardinti įrenginiai (atviros platformų pastotėms).
Daugiaaukščiai biurų bokštai, prekybos centrai, viešbučiai, ligoninės, universitetai ir duomenų centrai naudoja vidutinės įtampos sausojo tipo transformatorius, kad sumažintų komunalinių paslaugų įtampą iki tinkamos pastato įtampos (380/220 V daugumoje pasaulio šalių). Dėl priešgaisrinės saugos charakteristikų, mažų priežiūros reikalavimų ir kompaktiškų liejamų dervų sausojo tipo transformatorių matmenų jie yra dominuojantis pasirinkimas šioms reikmėms.
„Lugao Power Co., Ltd.“ yra profesionali galios transformatorių gamintoja ir tiekėja, kurios būstinė yra Kinijoje, kuri specializuojasi sauso tipo ir alyvos galios transformatorių projektavimui, inžinerijai ir gamybai. „Lugao“, kurios misija yra tiekti patikimus, aukštos kokybės elektros sprendimus vidaus ir tarptautinėms rinkoms, sukūrė reputaciją, pagrįstą techniniu tikslumu, gamybos disciplina ir į klientą orientuotu aptarnavimu.
Skirtingai nuo diversifikuotų elektros įrangos konglomeratų, Lugao išskirtinis dėmesys galios transformatoriams leidžia įgyti gilias technines žinias, nuolat tobulinti procesus ir nedalyti inžinerijos dėmesio visame produktų asortimente. Ši specializacija tiesiogiai reiškia produkto kokybę, žinias apie taikymą ir greitą klientų aptarnavimą.
| Produkto kategorija | Aprašymas |
| Sauso tipo liejamos dervos transformatoriai | Lietos dervos (CRT) konstrukcija, nuo 25 kVA iki 16 000 kVA, iki 35 kV pirminė, atitinka IEC 60076-11 / GB/T 10228 |
| Sauso tipo VPI transformatoriai | Vakuuminis slėgiu impregnuotas, atvira konstrukcija, skirta vėdinamoms patalpoms |
| Į alyvą panardinami skirstomieji transformatoriai | Nuo 10 kVA iki 10 MVA, nuo 3,3 kV iki 35 kV, standartinė S11/S13 serija, mažų nuostolių amorfinės šerdies parinktys |
| Į alyvą panardinami galios transformatoriai | Iki 50 MVA, 110 kV klasė, skirta pastotėms ir pramoninei elektros energijai |
| Individualūs ir specialūs transformatoriai | Minos, jūrinės, aukštos temperatūros aplinkos, atsparios harmonikoms ar kitos specialios konfigūracijos |
„Lugao“ gamykloje yra specialiai sukurtos gamybos linijos, skirtos tiek sauso tipo, tiek į alyvą panardinamų transformatorių gamybai, įskaitant vyniojimo mašinas, šerdies pjovimo ir krovimo įrangą, dervos liejimo ir kietinimo krosnis, alyvos apdorojimo ir vakuuminio užpildymo sistemas bei išsamią elektros bandymų laboratoriją. Vidinė šerdies laminatų, apvijų ir rezervuarų agregatų gamyba užtikrina visišką kokybės kontrolę ir greitą reagavimą į individualius reikalavimus.
Lugao kokybės valdymo sistema yra sertifikuota pagal ISO 9001:2015, apimančią projektavimo, pirkimo, gamybos, testavimo ir garantinio aptarnavimo procesus. Bendrovė turi pilnai įrengtą bandymų laboratoriją, galinčią atlikti visus įprastinius ir tipo bandymus, kurių reikalaujama pagal IEC 60076 ir GB standartų serijas. Bandymų duomenys yra įrašyti skaitmeniniu būdu ir atsekami iki atskirų transformatorių serijos numerių, patvirtinančių visą gaminio dokumentaciją, susijusią su eksporto ir projekto paleidimo reikalavimais.
Lugao transformatoriai buvo tiekiami projektams Pietryčių Azijoje, Artimuosiuose Rytuose, Afrikoje, Rytų Europoje ir Lotynų Amerikoje. Tarptautinė projektų patirtis apima atsinaujinančios energijos surinkimo pastotes, pramonės objektų elektros sistemas, infrastruktūros elektrifikavimo programas ir komercinių pastatų MV/LV įrenginius. „Lugao“ eksporto galimybės apima klientų nurodytų tarptautinių standartų laikymąsi, trečiųjų šalių patikros patalpas ir visus eksporto dokumentų paketus.
Standartiniai katalogo transformatoriai atitinka daugumą bendrų taikymo reikalavimų. Tačiau nemaža dalis pramonės, infrastruktūros ir elektros energijos gamybos projektų reikalauja transformatorių, kurie skiriasi nuo katalogo specifikacijų. „Lugao“ inžinierių komanda palaiko visišką visų pagrindinių parametrų pritaikymą, įskaitant vardinę galią (kVA/MVA), įtampos santykį, vektorių grupę, varžos įtampą, izoliacijos klasę, aušinimo metodą, korpuso IP reitingą, temperatūros stebėjimą, atšakų keitiklio tipą (DETC/OLTC) ir fizinius matmenis.
Eksporto ir projektų tiekimo transformatoriai pristatomi su išsamiu dokumentų paketu, įskaitant bandymų sertifikatus (įprastą ir tipą), matmenų brėžinius, montavimo ir priežiūros vadovus, techninių duomenų lentelės tvarkaraštį, kokybės tikrinimo įrašus, pirminių komponentų medžiagų sertifikatus ir atitikties sertifikatus (CE, CCC, arba kliento nurodytas trečiosios šalies sertifikatas).
„Lugao“ taiko tiesioginio gamyklos tiekimo modelį, pašalindamas tarpines maržas ir įgalindamas konkurencingas kainas bei tiesioginę prieigą prie inžinerinių, gamybos ir kokybės funkcijų. Klientams naudingas tiesioginis bendravimas su inžinierių ir gamybos komandomis, skaidrūs gamybos pažangos atnaujinimai ir galimybė daryti įtaką gamybos planavimui projektams, kuriems reikia laiko.
Standartinis gaminio pristatymo laikas svyruoja nuo 4 iki 12 savaičių, priklausomai nuo įvertinimo, sudėtingumo ir esamos gamybos apkrovos. Nestandartinių specifikacijų pagal užsakymą pagamintiems transformatoriams nuo užsakymo pateikimo iki išsiuntimo paprastai reikia 10–18 savaičių. „Lugao“ palaiko buferinių atsargų programą, skirtą didelės apimties standartiniams įvertinimams, leidžiančius greitai pristatyti skubius poreikius.
Visi Lugao transformatoriai yra supakuoti tarptautiniam transportavimui, su medinėmis dėžėmis, drėgmę sugeriančiomis sausiklių pakuotėmis, azoto slėgiu į alyvą panardinamiems įrenginiams gabenimo metu ir smūgio indikatoriaus etiketėmis. Transportavimo galimybės apima pilno konteinerio krovinio (FCL) gabenimą jūra, mažesnio nei konteinerio krovinio (LCL) konsolidavimą ir oro transportą mažoms skubioms siuntoms. Lugao palaiko ryšius su patyrusiais ekspeditoriais pagrindiniais eksporto maršrutais.
„Lugao“ įsipareigojimas apima ne tik produkto pristatymą. Techninė pagalba yra prieinama per visą montavimo ir paleidimo etapą su inžinerinėmis gairėmis, susijusiomis su transformatoriaus montavimu, alyvos užpildymu ir paleidimu, apsaugos relės nustatymo rekomendacijomis ir pradine ištirpusių dujų analize (DGA) alyvoje panardinamiems įrenginiams. Garantija ir atsarginių dalių prieinamumas yra standartinio tiekimo paketo dalis.
Skaitmeninių jutiklių, ryšio sąsajų ir duomenų analizės integravimas į galios transformatorius yra esminė tinklo turto valdymo raida. Išmanieji transformatoriai turi nuolatinį alyvos temperatūros, apvijų temperatūros, ištirpusių dujų lygio, dalinio iškrovimo aktyvumo, alyvos kokybės parametrų ir apkrovos srovės stebėjimą. Duomenys į turto valdymo platformas perduodami naudojant IEC 61850 arba IoT protokolus, leidžiančius nuspėjamiems priežiūros algoritmams nustatyti atsirandančius gedimus likus savaitėms ar mėnesiams iki gedimo. Skaitmeninis stebėjimas žymiai sumažina netikėtų gedimų riziką, pailgina transformatoriaus tarnavimo laiką, užkertant kelią perkrovai ar per dideliam įtempimui, ir optimizuoja techninės priežiūros intervalus. Transformatorių rinkoje sparčiai imamasi išmaniojo stebėjimo, ypač svarbių tinklo išteklių ir automobilių parkų, kur centralizuotas nuotolinis stebėjimas gali pakeisti dažnas rankines patikras.
Įprastos transformatoriaus izoliacijos – alyva impregnuoto kraftpopieriaus ir mineralinės alyvos – maksimali nuolatinė temperatūra yra 98°C (karštasis taškas). Termiškai patobulintas popierius padidina tai iki maždaug 110°C, o poliamidinės (aramidinės) izoliacinės sistemos gali veikti 140°C ar aukštesnėje temperatūroje. Aukštos temperatūros izoliacijos sistemos leidžia transformatoriams įkrauti aukštesnius lygius esant tam tikram fiziniam dydžiui, sumažinant kapitalo sąnaudas vienam MVA arba veikti žemesnėje temperatūroje, esant tokiam pačiam įvertinimui, žymiai pailginant izoliacijos tarnavimo laiką.
Amorfiniai metalų lydiniai, pagaminti greitai gesinant išlydytą plieną, turi netvarkingą atominę struktūrą, kuri žymiai sumažina magnetinius nuostolius, palyginti su įprastu grūdėtuoju silicio plienu. Amorfinių šerdžių paskirstymo transformatorių nuostoliai be apkrovos yra 70–80 % mažesni nei įprastų konstrukcijų, o tai suteikia įtikinamą energijos vartojimo efektyvumo naudą. Mažėjant skirtumui tarp amorfinių ir įprastų šerdžių ir griežtėjant energijos vartojimo efektyvumo taisyklėms, amorfinės šerdies transformatoriai užima platinimo programų rinkos dalį visame pasaulyje.
Mokslinių tyrimų ir plėtros programos universitetuose, nacionalinėse laboratorijose ir pirmaujančių gamintojų plėtoja kietojo kūno transformatoriaus (SST) koncepciją, kuri pakeičia įprastą žemo dažnio magnetinį transformatorių aukšto dažnio galios elektronine konversijos pakopa. SST siūlo galvaninę izoliaciją, dvikryptį galios srautą, valdomą įtampos ir dažnio konvertavimą bei reaktyviosios galios kompensavimą viename įrenginyje. Nors SST dar nėra komerciškai pritaikytos komunalinių paslaugų mastu, SST sulaukia didelio susidomėjimo tokiomis programomis kaip LVDC mikrotinkliai, EV įkrovimas ir lankstus kintamosios srovės ir nuolatinės srovės tinklų sujungimas.
Jūros vėjo energijos pramonė skatina transformatorių, galinčių veikti ekstremaliose jūrinėse aplinkose, paklausą, įskaitant atsparumą druskos purslams, kompaktiškus modelių ir platformų montavimo plotus, padidintą seisminį atsparumą, o kai kurių koncepcijų atveju - visišką povandeninį veikimą didesniame nei 1 000 metrų gylyje. Povandeninių transformatorių technologija yra aktyvi plėtros sritis, kurią skatina giliavandenių naftos ir dujų perdirbimo elektrifikavimas ir jūros vėjo energija.
Galios transformatoriai yra nepakeičiama technologija, kuria grindžiama šiuolaikinė elektros civilizacija. Jų patikimumas, efektyvumas ir ilgaamžiškumas tiesiogiai veikia elektros energijos sistemų ekonomiką ir tvarumą visame pasaulyje. Pasirinkimas tarp sauso tipo ir alyvoje panardinamų technologijų yra ne dvejetainis, o priklausomas nuo konteksto, atsižvelgiant į įtampos lygį, galią, įrengimo aplinką, gaisrinės saugos reikalavimus, techninės priežiūros filosofiją ir gyvavimo ciklo sąnaudų tikslus. Pasaulinė galios transformatorių rinka toliau plečiasi, skatinama atsinaujinančios energijos integracijos, urbanizacijos, pramonės augimo ir tinklo modernizavimo. Kinijoje įsikūrę gamintojai, įskaitant specializuotas įmones, tokias kaip Lugao Power Co., Ltd., atlieka vis svarbesnį vaidmenį tenkinant šią paklausą, siūlydami tarptautinius reikalavimus atitinkančius gaminius konkurencingomis kainomis, gerindami inžinerijos sudėtingumą ir kokybės užtikrinimą.
Transformatorių tiekėjus vertinančioms pirkimų grupėms Lugao Power Co., Ltd. siūlo įtikinamą pasiūlymą: išskirtinis dėmesys galios transformatoriams, gilus inžinerinis pajėgumas tiek sauso tipo, tiek alyvoje panardintų produktų linijose, griežtas tarptautinių standartų laikymasis, tiesioginis tiekimas iš gamyklos su skaidria kokybės dokumentacija ir sėkmingo tarptautinio projekto pristatymo rezultatai. Dėl techninės kompetencijos, įsipareigojimo kokybei ir konkurencingų kainų derinys Lugao yra tvirtas įvairių pramonės šakų ir geografinių sričių projektų partneris.
