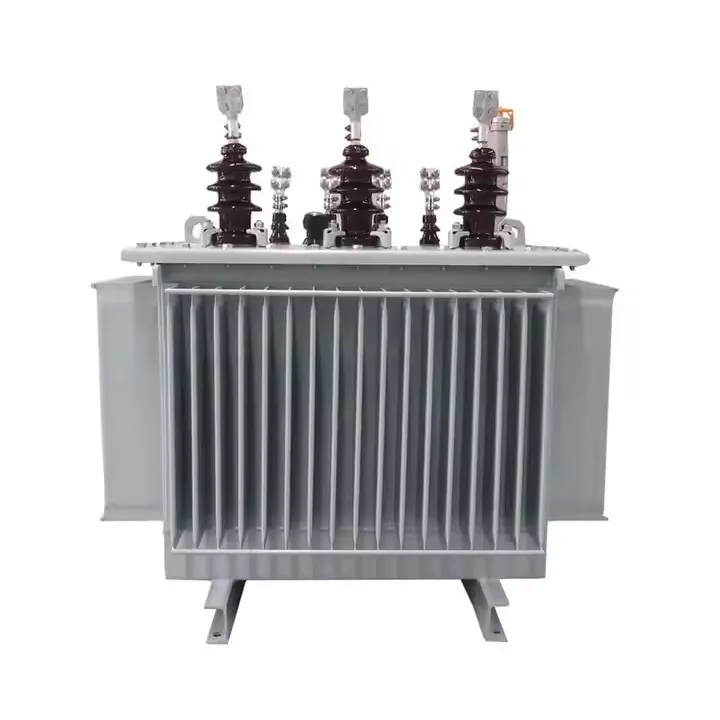

Tepalinio tipo paskirstymo transformatorius

TheTepalinio tipo paskirstymo transformatoriusyra plačiai naudojamas sprendimas patikimam elektros paskirstymui komunaliniuose, pramoniniuose ir komerciniuose tinkluose. GamintojasLugao Power Co., Ltd, profesionalasKinijos transformatorių gamintojas ir tiekėjasŠiame transformatoriuje naudojama izoliacinė alyva tiek vėsinimui, tiek elektros izoliacijai. Dėl stabilaus veikimo, mažo nuostolio dizaino ir patvarios konstrukcijos tai idealus pasirinkimas ilgalaikiams elektros infrastruktūros projektams.

Parametras

kVA	Įtampa (kV) w		Vektorius Grupė	Nuostoliai		Be apkrovos Dabartinė	Svoris (kg)		Bendras matmuo (mm)
	H.V.	L.V.		Be apkrovos praradimas	Įkelti praradimas		Aliejus svorio	Iš viso svorio	L	W	H
20	6 6.3 10 10.5 11 13.2	380 400 415 433	Yyno Dyn11 Yzn11	90	530	2.3	55	230	720	440	855
30				100	600	2.1	75	305	750	500	990
50				130	870	2.0	80	405	800	480	1030
63				150	1040	1.9	95	455	830	615	1060
80				180	1250	1.9	105	510	840	580	1115
100				200	1500	1.8	120	530	890	645	1145
125				240	1800	1.7	130	670	910	600	1185
160				280	2200	1.6	140	810	910	700	1280
200				340	2600	1.5	160	890	1000	760	1240
250				400	3050	1.4	175	1020	1285	730	1290
315				480	3650	1.4	185	1170	1280	740	1385
400				570	4300	1.3	215	1410	1310	750	1432
500				680	5100	1.2	260	1645	1365	765	1510
630				810	6200	1.1	310	2070	1485	815	1615
800				980	7500	1.0	370	2445	1640	930	1590
1000				1150	10300	1.0	425	2800	1860	1120	1630
1250				1360	12000	0.9	480	3320	1860	1120	1830
1600				1640	14500	0.8	550	4175	1975	1175	1900

Kas yra alyvos tipo paskirstymo transformatorius?

AnTepalinio tipo paskirstymo transformatoriusyra transformatorius, kurio šerdis ir apvijos yra visiškai panardintos į izoliacinę alyvą. Alyva veikia ir kaip aušinimo terpė, ir kaip elektros izoliacija, užtikrinanti saugų ir efektyvų veikimą.

Pagrindinės Charakteristikos

• Naudojant aukštą izoliacijos stiprumątransformatorinė alyva
• Efektyvus šilumos išsklaidymas per alyvos cirkuliaciją
• Tvirta plieninė bako konstrukcija
• Tinka vidutinės ir žemos įtampos paskirstymo sistemoms
• Ilgas eksploatavimo laikas

Kokie yra privalumai?

• Patikimas veikimas– Alyva užtikrina stiprią izoliaciją ir apsaugo nuo elektros gedimų.
• Efektyvus aušinimas– Transformatoriaus generuojamą šilumą sugeria ir perduoda izoliacinė alyva.
• Ilgas tarnavimo laikas– Stabili vidinė aplinka apsaugo apvijas ir šerdį.
• Energiją taupantis– Optimizuota silicio plieno šerdis sumažina energijos nuostolius.
• Tinka sunkiems kroviniams– Sukurtas nuolatiniam darbui reikalaujančiose elektros energijos sistemose.

Kodėl transformatoriai naudoja alyvą?

In anTepalinio tipo paskirstymo transformatorius, izoliacinė alyva atlieka keletą svarbių vaidmenų užtikrinant patikimą veikimą.

• Elektros izoliacija– Apsaugo nuo trumpojo jungimo tarp vidinių komponentų.
• Šilumos išsklaidymo– Perneša šilumą nuo transformatoriaus šerdies ir apvijų.
• Lanko slopinimas– Padeda kontroliuoti vidines elektros iškrovas.
• Komponentų apsauga– Mažina vidinių medžiagų oksidaciją ir senėjimą.

Kokie yra įprasti aušinimo būdai?

Tam naudojami įvairūs aušinimo būdaiTepalinio tipo paskirstymo transformatoriusdizainas, priklausantis nuo galios ir veikimo aplinkos.

• ONAN (natūralus aliejus)– Natūrali alyvos cirkuliacija ir natūralus oro aušinimas.
• ONAF (natūralios oro pajėgos)– Natūrali alyvos cirkuliacija su ventiliatoriaus pagalba.
• OFAF (naftos pajėgų oro pajėgos)– Priverstinė alyvos cirkuliacija su išoriniais aušinimo ventiliatoriais.
• OFWF (naftos priverstinis vanduo)– Priverstinė alyvos cirkuliacija su vandens aušinimo sistemomis.

Kokios yra bendros priežiūros problemos?

Įprasta priežiūra padeda užtikrinti ilgalaikį įrenginio patikimumąTepalinio tipo paskirstymo transformatorius.

• Periodinė alyvos kokybės patikra
• Alyvos lygio ir temperatūros tikrinimas
• Įvorių ir elektros jungčių tikrinimas
• Transformatoriaus apkrovos ir eksploatavimo sąlygų stebėjimas
• Izoliacijos varžos ir apsaugos sistemų testavimas

Kodėl verta rinktis Lugao?

• Profesionalus transformatorių gamintojassu pažangiomis gamybos linijomis
• Griežta kokybės kontrolėnuo žaliavų įsigijimo iki galutinio bandymo
• Turtinga eksporto patirtisremiant tarptautinius energetikos infrastruktūros projektus
• Lankstus pritaikymasdėl įtampos lygių, pajėgumų ir standartų
• Patikima techninė pagalbainžineriniams ir montavimo reikalavimams

DUK

1. Kiek laiko paprastai tarnauja alyva užpildytas paskirstymo transformatorius?

Esant tinkamoms techninės priežiūros ir eksploatavimo sąlygoms alyva užpildyto transformatoriaus tarnavimo laikas gali viršyti 25 metus.

2. Ar alyva užpildytas skirstomasis transformatorius tinka montuoti lauke?

Taip. Daugumaalyvos pripildyti transformatoriaiPriklausomai nuo gaubto ir projekto dizaino, yra skirti naudoti tiek viduje, tiek lauke.

3. Ar Lugao gali pritaikyti transformatoriaus specifikacijas?

Taip. „Lugao“ teikia pritaikytus sprendimus, įskaitant įtampos lygius, aušinimo metodus ir konstrukcines konfigūracijas, kad atitiktų konkrečius projekto reikalavimus.

4. Kokius standartus laikosi šie transformatoriai?

Transformatoriai gali būti gaminami pagal IEC, ANSI ar kitus tarptautinius elektros standartus, priklausomai nuo klientų poreikių.
