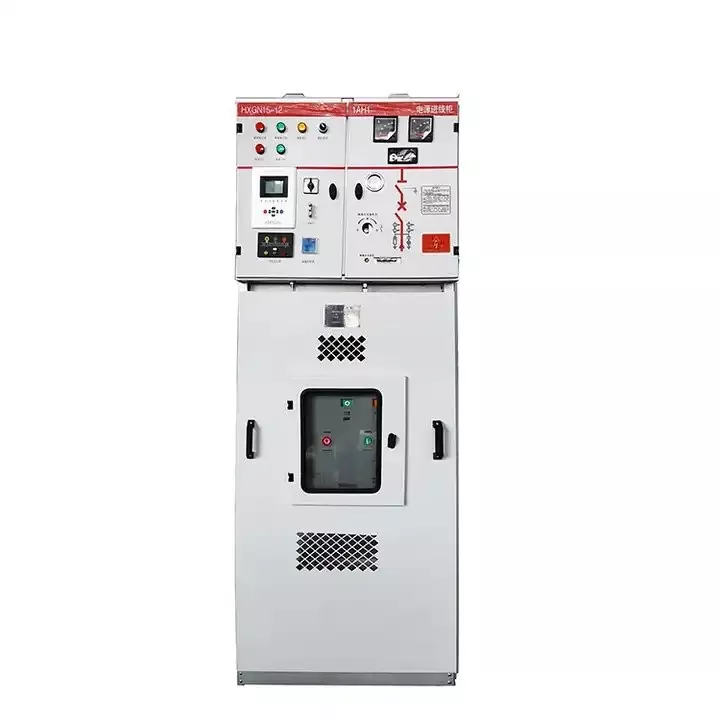

12kV žiedinis pagrindinis blokas SF6 dujomis izoliuotas skirstomasis įrenginys

Lugao galiayra profesionalus 12kV žiedinio pagrindinio bloko SF6 dujomis izoliuotų skirstomųjų įrenginių gamintojas. Įsikūrę Kinijoje, teikėme efektyvius elektros energijos sprendimus klientams dešimtyse pasaulio šalių. Palyginti su tradicine oro izoliuota įranga, šis gaminys pasižymi didesne sauga ir veikimo stabilumu.

Kodėl šiuolaikinės energijos paskirstymo sistemos turi naudoti 12 kV SF6 žiedinius pagrindinius įrenginius?

Tradicinėse elektros paskirstymo sistemose įranga yra didelė ir turi ribotą izoliacijos pajėgumą, todėl gedimo atveju ji gali sukelti plačiai paplitusius elektros energijos tiekimo nutraukimus.

Tačiau,12kV žiedinis pagrindinis blokas SF6 dujomis izoliuotas skirstomasis įrenginys, naudojant sandarią dujų izoliacijos technologiją ir modulinę konstrukciją, žymiai pagerina sistemos stabilumą ir saugumą, padedant šiuolaikinėms elektros paskirstymo sistemoms išlaikyti geresnį stabilumą ir saugumą.

Naudodami mūsų įrangą jūsų sistema pasieks:

Nuolatinis maitinimo šaltinis: Žiedinio tinklo struktūra leidžia tiekti maitinimą iš skirtingų krypčių, išvengiant elektros energijos tiekimo nutraukimų dėl vieno taško gedimų.

Greitas gedimų izoliavimas: Trumpojo jungimo ar gedimo atveju įranga gali greitai atjungti sugedusią liniją.

Stabilus įtampos paskirstymas: Užtikrina stabilų maitinimo tiekimą įvairiose apkrovos srityse.

Pagerintas tinklo patikimumas: Sumažina elektros energijos tiekimo nutraukimo riziką ir pagerina bendrą tinklo veikimo efektyvumą.

Jei imasi tinklų atnaujinimo, pramoninių elektros sistemų ar infrastruktūros statybos projektų, labai rekomenduojame rinktis šią įrangą.

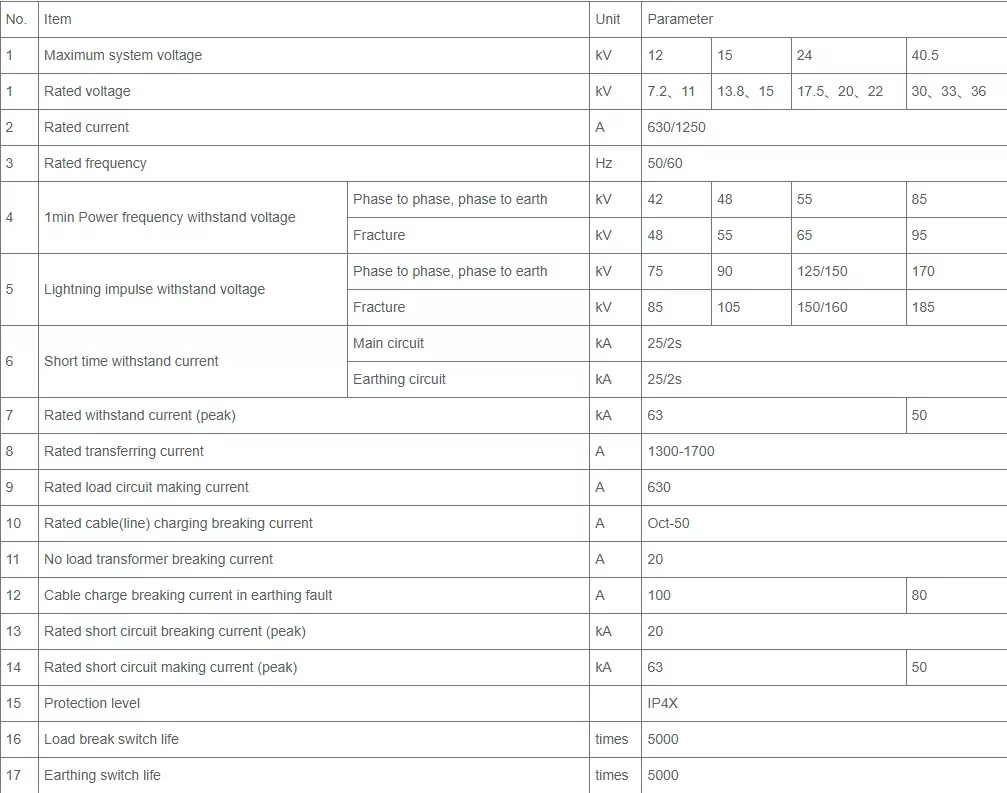

Parametras

Pagrindinės savybės

Patikimas produktas negali turėti tik vieno pranašumo; „Lugao“ RMU gaminiai taip pat turi pranašumų iš kelių pusių.

1. Veikimo charakteristikos

Kadangi elektros infrastruktūra yra elektros energijos tiekimo nutraukimas ir techninė priežiūra, tai yra pagrindiniai skausmo taškai. Mūsų 12 kV žiediniame pagrindiniame bloke SF6 dujomis izoliuotame skirstomajame įrenginyje naudojama lazeriu suvirinta 304 nerūdijančio plieno dujų kamera, kurios apsaugos klasė yra IP67.

Taip pasiekiamos beveik nulinės priežiūros išlaidos. Įtampos dalys yra visiškai izoliuotos nuo išorinės aplinkos, todėl 30 metų eksploatavimo metu nereikia papildyti dujų arba pašalinti vidines dulkes.

Nesvarbu, ar yra daug druskos purškiamoje pakrančių zonų aplinkoje, ar dulkėtoje kasyklų aplinkoje, mūsų įranga gali veikti stabiliai be tradiciniams skirstomiesiems įrenginiams būdingų blyksnių ir korozijos problemų.

2. Struktūriniai ypatumai

Atnaujinant miesto elektros tinklą arba komerciniuose pastatuose, kuriuose erdvė yra ribota, vietos taupymas yra labai svarbus. Naudojame kompaktišką išplanavimą, kad sutaupytume daugiau nei 50 % įrangos kambario erdvės.

Modulinė konstrukcija suteikia lanksčius blokų derinius (V, C, F moduliai), leidžiančius išplėsti, kad atitiktų jūsų energijos paskirstymo poreikius.

3. Saugos funkcijos

Šis RMU yra aprūpintas penkiais atspariais blokatoriais ir sprogimui atspariu dizainu, praėjo griežtus tipo bandymus, veiksmingai užkertant kelią operatoriams netyčia patekti į įtemptas zonas arba netinkamai veikti.

Sprogimui atspari slėgio mažinimo anga yra korpuso gale. Esant ekstremaliam vidiniam gedimui, slėgis bus mažinamas kryptingai, užtikrinant absoliučią spintos priekyje esančių operatorių saugumą.

Kokiais atvejais rekomenduojame naudoti 12 kV žiedinį pagrindinį bloką SF6 dujomis izoliuotą skirstomąjį įrenginį?

Jei jūsų projekte atsižvelgiama į saugą, erdvę, patikimumą ir ilgalaikes eksploatavimo bei priežiūros išlaidas, šis produktas gali puikiai patenkinti jūsų poreikius. Pateikiame šias rekomendacijas konkretiems naudojimo atvejams, taip pat kviečiame susisiekti su mumis dėl pritaikymo pagal konkrečias aplinkybes.

1. Itin ribotos erdvės elektros skirstymo aikštelės

Rekomendacijos priežastis: Tradiciniai oru izoliuoti skirstomieji įrenginiai yra dideli, o mūsų 12 kV SF6 aukštos įtampos žiedinis pagrindinio bloko skirstytuvas yra visiškai uždaros ir kompaktiškos konstrukcijos, užimančios mažiau vietos.

Tipiški scenarijai: Požeminės pastotės, daugiaaukščių pastatų elektros paskirstymo patalpos, senų gyvenamųjų rajonų renovacija, metro stočių įrangos antresolės, konteinerinės pastotės.

2. Didelė drėgmė, dulkėta arba ėsdinanti pramoninė aplinka

Rekomendacijos priežastis: SF6 dujos yra visiškai sandarios nerūdijančio plieno kameroje, izoliuojant jas nuo išorinių teršalų. IP67 apsaugos klasė užtikrina ilgalaikį stabilų veikimą atšiaurioje aplinkoje.

Tipiški scenarijai: Chemijos gamyklos, metalurgijos cechai, cemento gamyklos, pakrančių elektrinės, nuotekų valymo įrenginiai, požeminės energijos paskirstymo sistemos kasyklose.

3. Svarbūs įrenginiai, kuriems keliami itin aukšti maitinimo tiekimo tęstinumo reikalavimai

Rekomendacijos priežastis: Produktas pasižymi dideliu atsparumu trumpiesiems jungimams (iki 31,5 kA/3 s), greitu gedimų izoliavimu ir pasirenkamomis išmaniosiomis stebėjimo funkcijomis, kurios sumažina elektros energijos tiekimo nutraukimo riziką.

Tipiški scenarijai: ligoninės, duomenų centrai, oro uostų terminalai, geležinkelio tranzito mazgai, finansų centrai, avarinių situacijų valdymo centrai.

4. Miesto išmaniojo tinklo ir skirstomųjų tinklų automatizavimo atnaujinimo projektai

Rekomendacijos priežastis: Palaikomas elektrinių veikimo mechanizmų, FTU (tiekimo terminalo vienetų) ir ryšio modulių (tokių kaip Modbus, IEC 61850) pridėjimas, leidžiantis sklandžiai integruoti į išmaniąsias paskirstymo sistemas.

Tipiški scenarijai: Standartizuotos valstybinio tinklo / pietų elektros tinklo paskirstymo zonos, išmaniųjų miestų bandomieji projektai, nauji energijos prieigos taškai, mikrotinklo mazgai.

5. Užjūrio EPC projektai ir į eksportą orientuoti elektros energijos projektai

Rekomendacijos priežastis: „Lugao“ produktai išlaikė tarptautinius sertifikatus, tokius kaip CE, SGS ir CCC, palaiko kelių standartų pritaikymą (IEC / ANSI / DIN) ir pateikia visą eksporto techninių dokumentų rinkinį.

Tipiški scenarijai: Užjūrio infrastruktūros projektai, kaimo elektrifikavimo projektai, pramonės parkai, fotovoltinės pastotės.

6. Nauji projektai, siekiantys mažai anglies dioksido į aplinką tausojančių ir ilgalaikės ekonominės sėkmės

Rekomendacijos priežastis: Nors Lugao naudoja SF6 izoliaciją, ji griežtai kontroliuoja dujų nuotėkio greitį (<0,1 % per metus) ir teikia viso gyvavimo ciklo perdirbimo paslaugas; palyginti su tradicine įranga, kurią reikia dažnai keisti, bendra kaina yra mažesnė.

Tipiški scenarijai: Žalieji pramoniniai parkai, ESG atitinkantys projektai, vyriausybės PPP projektai, didelio masto komerciniai projektai.

DUK

Kl.: Kodėl SF6 dujomis izoliuotas pagrindinis žiedinis blokas (RMU) yra tinkamiausias pasirinkimas 12 kV paskirstymo sistemoms?

A: Pagrindinės priežastys yra izoliacinės savybės ir kompaktiškumas. SF6 dujos turi maždaug tris kartus didesnį izoliacijos stiprumą nei oras, todėl 12 kV žiedinis pagrindinis blokas SF6 dujomis izoliuotas skirstomasis įrenginys gali būti daugiau nei 50 % mažesnis nei tradicinis.oro izoliacijos skirstomieji įrenginiai.

Be to, jo visiškai sandarus dizainas (IP67) apsaugo jį nuo drėgmės, dulkių ir druskos purslų, užtikrinant veikimo stabilumą.

Kl.: Ar Lugao Power 12kV SF6 žiediniam pagrindiniam blokui reikia periodiškai papildyti dujas?

A: Ne. Mūsų spintos yra pagamintos iš aukštos kokybės 304 nerūdijančio plieno, naudojant visiškai automatizuotą lazerinį suvirinimą, užtikrinantį itin mažą dujų nuotėkio greitį (mažiau nei 0,1 % per metus).

Numatomas iki 30 metų eksploatavimo laikas, ši įranga yra priežiūros nereikalaujantis produktas, nereikalaujantis vidinės priežiūros ar dujų papildymo.

Transportas
