A Pagrindinis žiedo blokas (RMU)vaidina svarbų vaidmenį šiuolaikinėse vidutinės įtampos elektros paskirstymo sistemose, ypač miestų tinkluose, pramoniniuose objektuose ir atsinaujinančios energijos infrastruktūroje. Šiame išsamiame vadove paaiškinama, kas yra pagrindinis žiedo blokas, kaip jis veikia, jo vidiniai komponentai, pagrindiniai tipai, taikomosios programos, pranašumai ir kaip pasirinkti tinkamą RMU jūsų projektui.

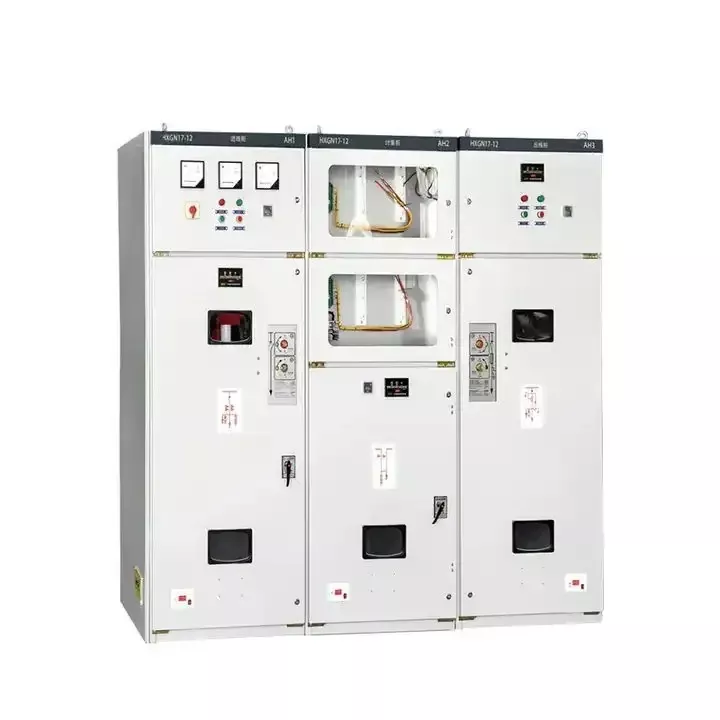

Žiedinis pagrindinis blokas yra kompaktiškas, metalu uždarytas skirstomasis įrenginys, skirtas vidutinės įtampos elektros paskirstymui, paprastai nuo 6 kV iki 40,5 kV. Pagrindinė žiedinio pagrindinio įrenginio funkcija yra užtikrinti patikimą ir nenutrūkstamą elektros energijos tiekimą formuojant uždarojo ciklo (žiedo) paskirstymo tinklą.
Skirtingai nuo radialinių sistemų, pagrindinis žiedinis blokas leidžia tiekti elektrą iš dviejų krypčių. Jei viena sekcija sugenda, maitinimas gali būti nedelsiant nukreiptas, todėl RMU yra būtini kritinei infrastruktūrai, pavyzdžiui, ligoninėms, duomenų centrams, komerciniams kompleksams ir išmaniesiems miestams.
Žiedinis pagrindinis blokas veikia sujungdamas kelis paskirstymo tiektuvus žiedo topologijoje. Kiekvieną RMU paprastai sudaro:
Įprastai veikiant, elektra sklandžiai teka žiedu. Jei įvyksta vieno tiektuvo gedimas, sugedusią sekciją galima izoliuoti, išlaikant maitinimo šaltinį alternatyviu keliu. Ši savaiminio išgydymo galimybė yra pagrindinė priežastis, kodėl žiediniai pagrindiniai įrenginiai plačiai naudojami šiuolaikiniuose tinkluose.
Standartinis žiedinis pagrindinis blokas sujungia kelis komponentus į vieną kompaktišką korpusą:
Gamintojai mėgstaLugaointegruoti pažangias izoliacijos ir sandarinimo technologijas, kad padidintumėte veikimo patikimumą ir tarnavimo laiką.
Pagrindiniai žiedo blokai gali būti klasifikuojami pagal izoliacijos terpę ir funkcinį dizainą:
Izoliacijai naudojamos SF6 dujos, pasižyminčios kompaktiškumu, dideliu dielektriniu stiprumu ir puikia aplinkos apsauga.
Kaip izoliacija remiasi oru, tinka patalpų instaliacijai, kur erdvė yra mažiau apribota.
Naudoja epoksidinę dervą arba kietas dielektrines medžiagas, pašalina SF6 dujas ir palaiko ekologiškas maitinimo sistemas.
| Parametras | Tipiškas diapazonas |
|---|---|
| Nominali įtampa | 6kV – 40,5kV |
| Nominali srovė | 630A – 1250A |
| Trumpalaikis atsparumas srovei | 20kA – 31,5kA |
| Izoliacinės terpės | SF6 / Oras / Kietas |
| Apsaugos klasė | IP54 – IP67 |
Pagrindiniai žiedo padaliniai yra dislokuoti įvairiuose sektoriuose:
Dėl savo modulinės konstrukcijos RMU idealiai tinka keičiamo dydžio ir ateičiai paruoštoms maitinimo sistemoms.
Dėl šių pranašumų Ring Main Units yra tinkamiausias sprendimas šiuolaikiniam vidutinės įtampos paskirstymui.
Renkantis pagrindinį žiedo įrenginį, atsižvelkite į šiuos veiksnius:
Patyrusių gamintojų, tokių kaip Lugao, išsamios gaminio dokumentacijos peržiūra gali žymiai supaprastinti sprendimų priėmimo procesą.
| Funkcija | Pagrindinis žiedo blokas | Tradiciniai skirstomieji įrenginiai |
|---|---|---|
| Dydis | Kompaktiškas | Tūrinis |
| Tiekimo tęstinumas | Aukštas | Vidutinis |
| Diegimo laikas | Trumpas | Ilgas |
| Automatikos suderinamumas | Puikiai | Ribotas |
Nors pagrindiniai žiedo įrenginiai skirti minimaliai techninei priežiūrai atlikti, būtina periodiškai tikrinti. Pagrindinės priežiūros praktikos apima:
Šiuolaikiniai Lugao RMU yra sandarūs visam gyvenimui, todėl sumažėja techninė priežiūra vietoje ir gerinama sauga.
Žiedinis pagrindinis blokas paprastai naudojamas vidutinės įtampos tinkluose nuo 6 kV iki 40,5 kV.
Taip, daugelis žiedinių pagrindinių įrenginių yra sukurti su aukštais IP reitingais, skirtais lauke ir atšiaurioje aplinkoje.
Tinkamai suprojektavus ir minimaliai prižiūrint, pagrindinis žiedinis įrenginys gali patikimai veikti 25–30 metų.
Tvirta izoliacija ir be SF6 žiediniai pagrindiniai įrenginiai vis dažniau naudojami siekiant atitikti aplinkosaugos reikalavimus.
Apibendrinant galima pasakyti, kad pagrindinis žiedinis įrenginys yra šiuolaikinio energijos paskirstymo kertinis akmuo, užtikrinantis patikimumą, saugumą ir mastelį. Nesvarbu, ar atnaujinate esamą tinklą, ar kuriate naują vidutinės įtampos sistemą, labai svarbu pasirinkti tinkamą RMU. Jei ieškote patikrintų „Ring Main Unit“ sprendimų, pagrįstų inžinerine patirtimi, „Lugao“ siūlo platų asortimentą, pritaikytą pagal pasaulinius standartus. Dėl techninės konsultacijos, pritaikytų sprendimų ar detalių kainų kreipkitėssusisiekite su mumisšiandien ir žengti kitą žingsnį pažangesnio ir patikimesnio elektros tinklo link.
