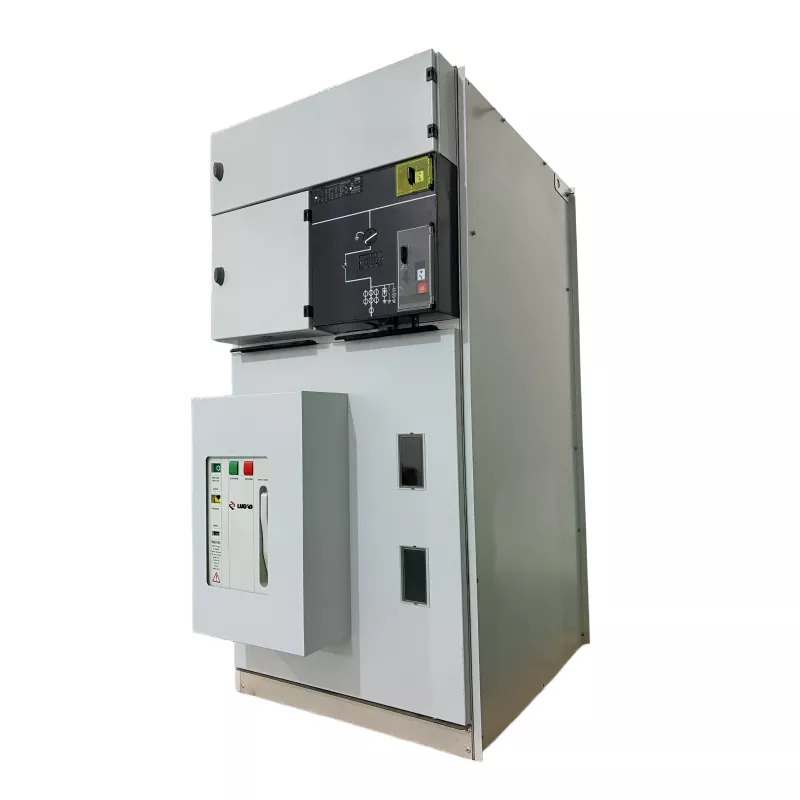

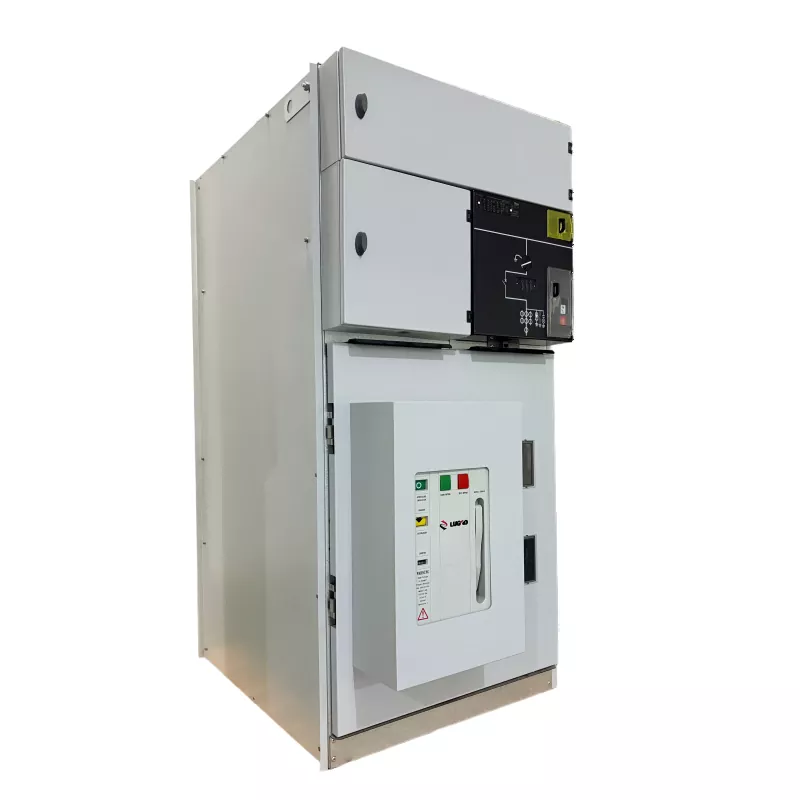

Vidaus dujomis izoliuotas žiedinis pagrindinio bloko skirstomojo įrenginio skydas su VCB

Kaip profesionalus gamintojas, norėtume pateikti jums aukštos kokybės vidaus dujomis izoliuoto žiedinio pagrindinio bloko skirstomąjį skydą su VCB. Tai kompaktiškas vidutinės įtampos paskirstymo įrenginys, skirtas patikimam galios valdymui, apsaugai ir perjungimui šiuolaikiniuose elektros tinkluose. Jame integruota vakuuminio grandinės pertraukiklio (VCB) technologija su dujomis izoliuota skirstomojo įrenginio konstrukcija, užtikrinanti saugų ir efektyvų veikimą patalpose.

Šio tipožiedo pagrindinis blokas (RMU)plačiai naudojamas vidutinės įtampos elektros paskirstymo sistemose elektros grandinėms prijungti, apsaugoti ir izoliuoti. Naudojant sandarią dujų izoliaciją ir vakuuminio pertraukimo technologiją, vidaus dujomis izoliuotas žiedinis pagrindinio bloko skirstomasis skydas su VCB pasižymi puikiomis lanko gesinimo savybėmis, stipria izoliacija ir minimaliais priežiūros reikalavimais.

Pagrindiniai techniniai parametrai

Nr.	Prekė		Vienetas	Parametrai
1	Nominali įtampa		kV	12	24	36	40.5
2	Nominali srovė		A	630/1250
3	Vardinis dažnis		Hz	50/60
4	1 minutės maitinimo dažnio atsparumo įtampa	Bendra vertė	kV	42	55	80	95
		Lūžio taškas		48	65	95	110
5	Žaibo impulsų atsparumo įtampa	Bendra vertė	kV	75	125/150	170	95
		Lūžio taškas		85	150/160	185	215
6	Nominali trumpalaikė atsparumo srovė	Pagrindinė grandinė	kA	25/2s
		Įžeminimo grandinė		25/2s
7	Vardinė didžiausia atsparumo srovė		kA	63			50
8	Nominali perdavimo srovė		A	1300–1700
9	Nominali apkrova Uždarymo trūkimo srovė		A	630
10	Nominali laido įkrovimo trūkimo srovė		A	50/10
11	Neapkrauta transformatoriaus stabdymo srovė		A	20
12	Kabelio įkrovimo įžeminimo gedimo stabdymo srovė		A	100			80
13	Nominali trumpojo jungimo pertraukimo srovė		kA	20
14	Nominali trumpojo jungimo uždarymo srovė		kA	63			50
15	Apsaugos klasė			IP3X
16	Apkrovos jungiklio tarnavimo laikas		Laikas	5000
17	Įžeminimo jungiklio tarnavimo laikas		Laikas	5000

Techninės specifikacijos

Pagrindiniai elektros parametrai

• Nominali įtampa: 12kV / 24kV / 36kV
• Vardinis dažnis: 50Hz / 60Hz
• Nominali srovė: 630A – 1250A
• Trumpojo jungimo pertraukimo srovė: iki 25 kA
• Galios dažnio atsparumo įtampa: ≥ 42kV
• Žaibo impulsų atsparumo įtampa: ≥ 75kV

Struktūriniai ypatumai

• Dujų izoliacijos kompaktiškas skirstomųjų įrenginių dizainas
• Integruotas vakuuminis grandinės pertraukiklis (VCB)
• Visiškai sandari bako konstrukcija užtikrina didelį patikimumą
• Modulinė konfigūracija lanksčiam energijos paskirstymui
• Tinka montuoti viduje

Programos

TheVidaus dujomis izoliuotas žiedinis pagrindinio bloko skirstomojo įrenginio skydas su VCByra plačiai taikomas vidutinės įtampos skirstomuosiuose tinkluose, kur reikalingas patikimas perjungimas ir apsauga.

• Miesto elektros paskirstymo tinklai
• Pramoninės maitinimo sistemos
• Komerciniai pastatai ir gyvenamosios bendrijos
• Geležinkelio ir transporto infrastruktūra
• Kasybos ir metalurgijos pramonė
• Elektros perdavimo ir skirstymo projektai
• Atsinaujinančios energijos tinklų jungtys

Pagrindinės savybės

• Sandarus vakuuminio grandinės pertraukiklio dizainas– TheVidaus dujomis izoliuotas žiedinis pagrindinio bloko skirstomojo įrenginio skydas su VCBnaudoja nerūdijančio plieno dujų kameroje įtaisytą kieto sandarumo vakuuminį grandinės pertraukiklį. Ši konstrukcija pašalina lanko susidarymą pagrindinėje grandinėje ir užtikrina ilgą elektros tarnavimo laiką bei aukštą izoliacijos patikimumą.
• Visiškai sandari ir priežiūros nereikalaujanti konstrukcija– Visi aukštos įtampos komponentai, tokie kaip šynos, atjungimo jungikliai, VCB ir srovės transformatoriai, yra sandariame dujų bake, apsaugantys juos nuo dulkių, drėgmės ir išorinio užteršimo.
• Kompaktiška struktūra– Integruota konstrukcija žymiai sumažina įrengimo erdvę, todėl idealiai tinka vidaus pastotėms, surenkamoms pastotėms ir projektams, kuriuose yra ribota elektros patalpų erdvė.
• Aukšta eksploatavimo sauga– Įrengta penkių atsparumo mechaninė blokavimo sistema ir kryptinis slėgio mažinimo kanalas, siekiant išvengti netinkamo veikimo ir užtikrinti saugų sistemos veikimą.
• Suderinamumas su išmaniuoju paskirstymu– Rezervuotos elektros valdymo ir automatizavimo sąsajos leidžia lengvai integruotis į modernius išmaniuosius elektros paskirstymo tinklus, palaikomus griežtos Lugao kokybės kontrolės ir patikimų gamybos standartų.

Kodėl verta rinktis Lugao

• Profesionalus gamintojas – Lugao galiaspecializuojasi aukštos ir vidutinės įtampos elektros perdavimo ir skirstymo įrenginiuose.
• Pažangi gamybos technologija– Tikslūs gamybos procesai ir išsamios testavimo sistemos užtikrina gaminio patikimumą.
• Griežta kokybės kontrolė– Vidaus dujomis izoliuotas žiedinis pagrindinio bloko skirstytuvo skydas su VCB atitinka tarptautinius standartus, įskaitantISO9001, SGS, CCC ir CE sertifikatai.
• Pramonės patirtis– Ilgametė patirtis sauso tipo transformatorių, alyvos transformatorių ir elektros paskirstymo įrangos srityje.
• Pasaulinis taikymas– Lugao sprendimai plačiai naudojami elektros tinklų, pramonės, transporto ir infrastruktūros projektuose visame pasaulyje.
• Techninė pagalba– Profesionali aptarnavimo komanda teikia technines gaires ir ilgalaikį palaikymą pasauliniams klientams.

DUK

1. Kokia yra pagrindinė patalpų dujomis izoliuoto žiedinio pagrindinio bloko skirstomojo skydo su VCB funkcija?

TheVidaus dujomis izoliuotas žiedinis pagrindinio bloko skirstomojo įrenginio skydas su VCBskirtas vidutinės įtampos elektros paskirstymo sistemoms. Jis užtikrina patikimą elektros grandinių perjungimą, apsaugą ir izoliaciją, užtikrina stabilų elektros tiekimą ir saugų veikimą miesto tinkluose, pramoniniuose objektuose ir pastotėse.

2. Kokie yra vakuuminio grandinės pertraukiklio (VCB) naudojimo RMU privalumai?

Vakuuminis grandinės pertraukiklis užtikrina puikią lanko gesinimo galimybę, ilgą elektros tarnavimo laiką ir minimalius priežiūros reikalavimus. Integruotas į dujomis izoliuotą RMU konstrukciją pagerina perjungimo patikimumą, veikimo saugą ir bendrą įrangos ilgaamžiškumą.

3. Kur paprastai įrengiamas „Lugao“ vidaus dujomis izoliuotas žiedinis pagrindinio bloko skirstytuvo skydas su VCB?

Jis plačiai montuojamas vidaus elektros paskirstymo aplinkose, tokiose kaip kompaktinės pastotės, pramonės įmonės, komerciniai pastatai, gyvenamosios bendruomenės, geležinkeliai ir atsinaujinančios energijos paskirstymo sistemos, kur reikalingas erdvės efektyvumas ir didelis patikimumas.

4. Kodėl verta rinktis Lugao dujų izoliacijaiRMU skirstomieji įrenginiai?

„Lugao“ teikia patikimą energijos paskirstymo įrangą, kurią palaiko pažangi gamybos technologija, griežta kokybės kontrolė ir tarptautiniai sertifikatai, įskaitant ISO9001, SGS, CCC ir CE. Turėdamas didelę transformatorių ir maitinimo įrangos patirtį, Lugao užtikrina stabilų veikimą, ilgą tarnavimo laiką ir profesionalią techninę pagalbą pasauliniams energijos infrastruktūros projektams.
