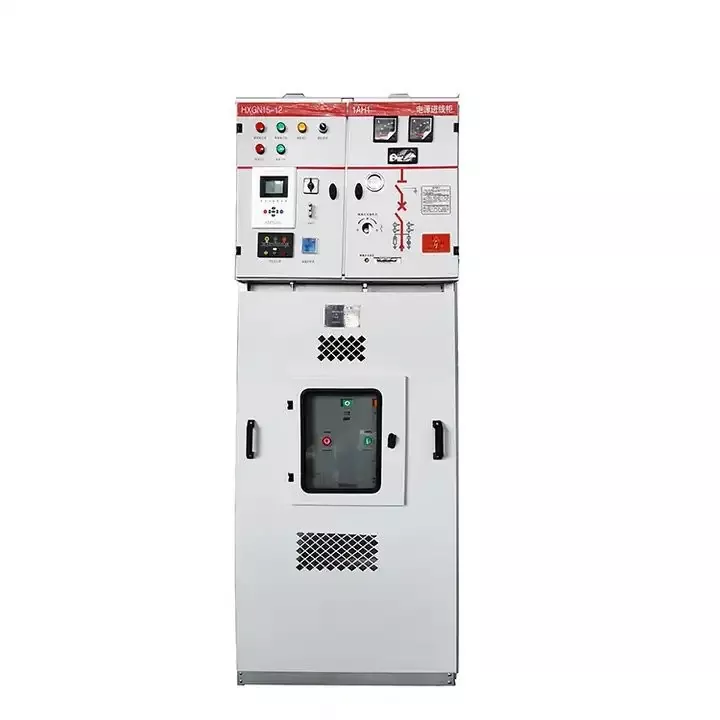

12KV Sf6 aukštos įtampos žiedinis pagrindinio bloko skirstomasis įrenginys

Kaip gamintojas ir tiekėjas Kinijoje, didmenininkams siūlome pritaikytus aukštos kokybės 12KV Sf6 aukštos įtampos žiedinio pagrindinio bloko skirstytuvus, bet už pigią kainą. TheAukštos įtampos RMUpasižymi itin aukštu apsaugos laipsniu metalu uždengta spintele, kuri efektyviai neleidžia išorinei drėgmei patekti į korpusą ir taip prailgina komponentų tarnavimo laiką. Bendra konstrukcija yra fiksuota, todėl operatoriams patogu naudotis, kartu sumažinant dažnos priežiūros poreikį. Spintelę sudaro kelios dalys, įskaitant šynų skyrių ir sandarų pagrindinio šynos skyrių, prietaisų skyrių relėms montuoti ir galiausiai kabelių skyrių, atsakingą už įeinančių ir išeinančių kabelių sujungimą. Sandariame skyriuje yra jungikliai, skirti tokioms operacijoms kaip prijungimas ir izoliavimas, todėl operatoriams patogu jį naudoti.

12KV Sf6 aukštos įtampos žiedinio pagrindinio bloko skirstomuosiuose įrenginiuose izoliacijai naudojamas sieros heksafluoridas, pasižymintis gana paprasta struktūra ir dideliu ekonomiškumu. Spintelės viduje esantys komponentai gali būti parenkami pagal faktinius poreikius, o spinteles galima sujungti į kelių grandinių žiedų tinklo sistemą. Bendras tūris yra gana kompaktiškas, todėl tinka pramoniniams parkams, komerciniams kompleksams ir kitoms erdvėms.

Parametras

Veikimo aplinka

1. Normalus darbinės temperatūros diapazonas yra nuo -40°C iki +55°C. Jei temperatūra viršija šį diapazoną, pritaikymą reikia aptarti su LUGAO.

2. Normali santykinė oro drėgmė turi būti mažesnė nei 95%.

3. Standartinis darbinis aukštis yra mažesnis nei 4000 metrų.

4. Montuojant spinta neturi būti pasvirusi; jis turi būti pastatytas vertikaliai, o pagrindas išlygintas.

5. Skirstomieji įrenginiai neturi būti ilgą laiką panardinti į vandenį.

6. Laikyti atokiai nuo cheminės dujų korozijos arba sprogimo pavojaus.

Savybės

Įrenginio korpusas, prieigos durys ir viršutinė kamera yra padengtos tiksliai purškiamąja danga, užtikrinančia patvarią, vienodą apsauginę apdailą, apsaugančią nuo aplinkos korozijos ir mechaninio susidėvėjimo. Visose spintelėse yra pirminė įžeminimo šyna, sukurta taip, kad būtų užtikrintas saugus įžeminimas šalia spintelės konstrukcinio karkaso. Metaliniai komponentai, įskaitant įžeminimo jungiklius ir blokavimo mechanizmus, yra kruopščiai prijungti prie įžeminimo šynos, o varinės pynimo jungtys naudojamos varžtais pritvirtintose jungtyse, kad būtų užtikrintas elektros tęstinumas ir gedimo srovės išsklaidymas.

Siekiant sumažinti vidinį viršslėgį ir su lanku susijusią riziką, slėgio mažinimo skydas yra strategiškai integruotas į galinę spintos konstrukciją, skirtas saugiai reguliuoti dujų išleidimą retų gedimų atvejais. Viršutinis šynų skyrius yra pritvirtintas apsaugotais varžtais, todėl montavimo ar priežiūros metu galima lengvai pasiekti šynų jungtis iš išorės. Viršutinė pagalbinių įrenginių kamera siūlo įvairias konfigūravimo parinktis, talpinančias gnybtų blokus, valdymo modulius ir kitus komponentus. Pakėlus šį papildomą skyrių, dizainas optimizuoja erdvę relinės apsaugos sistemoms ir padidina veikimo efektyvumą.

Pažymėtina, kad apkrovos pertraukimo jungiklis ir įžeminimo jungiklis turi modulinį blokavimo mechanizmą, o įžeminimo jungiklyje ir prieigos duryse – teigiama blokavimo sistema. Per apibrėžtą veikimo seką – uždarant duris, įjungiant įžeminimo jungiklį ir įjungiant apkrovos pertraukimo jungiklį – pasiekiamas automatinio blokavimo funkcionalumas. Ši nuosekli logika sumažina veikimo klaidas, apsaugo nuo neteisėtos prieigos gyvo veikimo metu ir sustiprina bendrus sistemos saugos protokolus, užtikrindama, kad būtų laikomasi griežtų pramonės saugos standartų.
