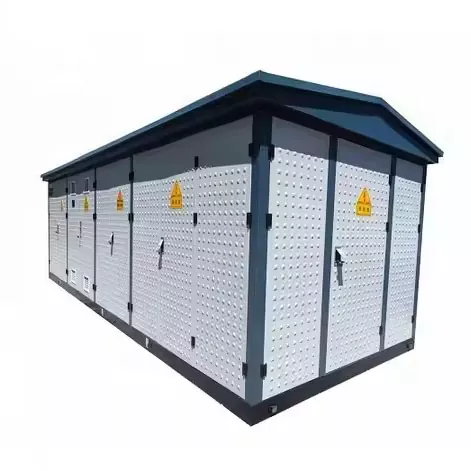

TheEuropietiško stiliaus kompaktiška sukomplektuotų dėžių transformatorių pastotėyra labai integruota ir surenkama elektros paskirstymo sistema, sukurta efektyviam, patikimam ir erdvę taupančiam elektros paskirstymui. Skirtingai nuo tradicinių pastočių, kurioms reikalinga didelė infrastruktūra ir sudėtingas įrengimas, šis kompaktiškas sprendimas sujungia aukštos įtampos skirstomuosius įrenginius, transformatorius ir žemos įtampos paskirstymo įrangą viename moduliniame korpuse.
Dėl tokių privalumų kaip greitas diegimas, išmanus stebėjimas, aplinkos apsauga ir aukšta eksploatavimo sauga, šios pastotės vis dažniau naudojamos miestų elektros tinkluose, pramonės parkuose, atsinaujinančios energijos projektuose ir infrastruktūros objektuose. Remiantis pramonės tyrimais, europietiško tipo pastotėse sujungiami keli elektros komponentai į kompaktišką įrenginį, kuris sumažina plotą ir pagerina įrengimo efektyvumą bei veikimo patikimumą.
Šiame išsamiame vadove tyrinėjame, kaip veikia europietiško stiliaus kompaktinės pastotės, jų konstrukcinis dizainas, pranašumai, pritaikymas, techniniai parametrai ir kodėl pirmaujantys gamintojai mėgstaLUGAONaudodami šią technologiją tobulina modernų energijos paskirstymą.
A Europietiško stiliaus kompaktiška sukomplektuotų dėžių transformatorių pastotėyra surenkama elektros paskirstymo sistema, sujungianti kelis energijos paskirstymo komponentus į vieną korpusą. Šios sistemos yra surenkamos gamykloje ir išbandytos prieš pristatymą, todėl užtikrinamas patikimumas ir greitas įdiegimas vietoje.
Paprastai pastotėje integruota ši įranga:
Visi komponentai yra sumontuoti sandariame metaliniame arba kompozitiniame korpuse, sudarydami kompaktišką energijos paskirstymo centrą, galintį sumažinti elektros energiją nuo vidutinės įtampos iki tinkamos naudoti žemos įtampos galutiniams vartotojams.
Dėl kompaktiško ploto ir modulinės konstrukcijos šio tipo pastotės gali būti įrengtos arti apkrovos centrų, taip pagerinant energijos vartojimo efektyvumą ir sumažinant perdavimo nuostolius.
Europos kompaktiškos dėžės pastotės veikimo principas yra paprastas energijos paskirstymo procesas:
Kadangi visos šios sistemos yra integruotos į surenkamą korpusą, montavimas ir paleidimas tampa žymiai greitesnis, palyginti su tradicinėmis pastotėmis.
Daugelyje šiuolaikinių kompaktiškų pastočių taip pat yra išmaniųjų stebėjimo sistemų, kurios leidžia atlikti nuotolinę diagnostiką, automatinį gedimų aptikimą ir našumo stebėjimą realiuoju laiku.
Europietiško stiliaus kompaktiška pastotė suprojektuota su moduline skyriaus konstrukcija. Kiekviena sekcija atlieka tam tikrą elektrinę funkciją ir užtikrina saugų veikimą.
| Komponentas | Pagrindinė funkcija | Aprašymas |
|---|---|---|
| Aukštos įtampos skyrius | Maitinimo įėjimas ir apsauga | Sudėtyje yra pagrindiniai žiediniai blokai, grandinės pertraukikliai ir apsaugos įtaisai |
| Transformatoriaus skyrius | Įtampos transformacija | Apima sauso tipo arba alyvos paskirstymo transformatorių |
| Žemos įtampos skyrius | Galios paskirstymas | Paskirsto elektrą pastatams, gamykloms ar infrastruktūrai |
| Valdymo ir stebėjimo sistema | Protingas valdymas | Teikia nuotolinį stebėjimą, gedimų aptikimą ir automatizavimą |
Šie skyriai yra izoliuoti vienas nuo kito, kad būtų padidinta eksploatavimo sauga ir supaprastintos priežiūros procedūros.
Tradicinėms pastotėms reikia kelių pastatų ir sudėtingų įrengimo procesų. Europos kompaktiškos pastotės sujungia visą elektros įrangą į vieną korpusą, todėl infrastruktūros reikalavimai smarkiai sumažėja. :contentReference[oaicite:4]{index=4}
Integruota konstrukcija leidžia įrengti pastotes net ir tankiai apgyvendintose vietovėse, kur žemė yra ribota.
Kadangi pastotė surenkama gamykloje ir patikrinama prieš pristatymą, montuojant paprastai reikia paruošti pamatą ir prijungti kabelius.
Europos kompaktiškose pastotėse yra keli saugos mechanizmai:
Šiuolaikinėse pastotėse integruotos nuotolinio stebėjimo, automatizavimo ir gedimų diagnostikos sistemos, siekiant pagerinti veiklos efektyvumą.
| Funkcija | Europos kompaktinė pastotė | Tradicinė pastotė |
|---|---|---|
| Diegimo laikas | Trumpas (surenkamas) | Ilgas statybos laikotarpis |
| Pėdsakas | Mažas | Reikalingas didelis žemės sklypas |
| Priežiūra | Nepriklausomi skyriai | Kompleksinė priežiūra |
| Diegimas | Gamykloje surinkta | Surinkimas vietoje |
| Išmanusis stebėjimas | Palaikoma | Dažnai ribotas |
Europietiško stiliaus kompaktinės pastotės yra įvairių konfigūracijų, priklausomai nuo projekto reikalavimų.
| Parametras | Tipinė vertė |
|---|---|
| Nominali įtampa | 6kV – 35kV |
| Nominali talpa | 100 kVA – 2500 kVA |
| Žemos įtampos išėjimas | 400V / 415V |
| Apsaugos lygis | IP54 |
| Aušinimo būdas | Aušinimas oru arba alyvos aušinimas |
| Veikimo trukmė | 25-30 metų |
Modulinė konstrukcija leidžia pritaikyti įtampos lygius, transformatorių tipus ir stebėjimo sistemas, kad tiktų konkrečioms reikmėms.
Dėl savo universalumo ir kompaktiško dizaino europietiško stiliaus kompaktinės dėžės pastotės yra plačiai naudojamos įvairiose pramonės šakose.
Šios pastotės leidžia efektyviai paskirstyti energiją net sudėtingose aplinkose ir atokiose vietose.
Europos kompaktiškos pastotės įrengimo procesas yra žymiai supaprastintas, palyginti su įprastomis pastotėmis.
Kadangi energijos poreikis ir toliau auga, o miesto teritorija tampa vis ribotesnė, kompaktiškos pastotės tampa svarbia šiuolaikinės elektros infrastruktūros dalimi.
Tikimasi, kad ateityje naujovės apims:
Tokie gamintojai kaipLUGAOnuolat tobulina kompaktiškų pastočių technologijas, kad atitiktų kintančius išmaniųjų miestų, atsinaujinančios energijos sistemų ir tvarios infrastruktūros poreikius.
Europos pastotėse naudojami atskiri skyriai aukštos įtampos, transformatorių ir žemos įtampos sekcijoms, todėl gerėja saugumas ir priežiūros lankstumas. Amerikos pastotėse dažnai naudojama viena sandari konstrukcija.
Įprastos galios svyruoja nuo 100 kVA iki daugiau nei 2500 kVA, priklausomai nuo projekto reikalavimų.
Montavimas dažnai gali būti baigtas per kelias dienas, nes įranga yra surenkama ir patikrinta gamykloje.
Taip. Jie plačiai naudojami saulės energijos fermose, vėjo energijos sistemose ir paskirstytuose energijos tinkluose.
Daugumos Europos kompaktiškų pastočių eksploatavimo trukmė yra apie 25–30 metų, tinkamai prižiūrint.
TheEuropietiško stiliaus kompaktiška sukomplektuotų dėžių transformatorių pastotėatstovauja naujos kartos energijos paskirstymo technologijoms. Integruotas dizainas, greitas montavimas, aukšti saugos standartai ir išmaniosios stebėjimo galimybės siūlo patikimą ir efektyvų sprendimą šiuolaikinei elektros infrastruktūrai.
Nuo miesto elektros tinklų iki atsinaujinančios energijos projektų ši kompaktiška pastočių technologija keičia elektros paskirstymą visame pasaulyje. Pirmaujantys gamintojai mėgstaLUGAOir toliau diegti naujoves šioje srityje, siūlydami pažangius sprendimus, kurie pagerina efektyvumą, tvarumą ir veiklos patikimumą.
Jei ieškote didelio našumo kompaktiškos pastotės sprendimo, pritaikyto jūsų projekto reikalavimams,susisiekite su mumisŠiandien sužinokite, kaip LUGAO gali patenkinti jūsų energijos paskirstymo poreikius, naudodamas profesionalią patirtį ir pažangius inžinerinius sprendimus.
