ArmOred Nuimamas kintamosios srovės metalinis uždaras skirstytuvasvaidina svarbų vaidmenį vidutinės įtampos elektros paskirstymo sistemose. Šis pažangus skirstomųjų įrenginių sprendimas, sukurtas siekiant užtikrinti saugumą, lankstumą ir veikimo efektyvumą, turi atskirus skyrius, ištraukiamus grandinės pertraukiklius ir tvirtą lankui atsparią apsaugą. Šiame išsamiame vadove nagrinėjame jo struktūrą, techninius parametrus, taikymo scenarijus, pranašumus, įrengimo reikalavimus, priežiūros strategijas ir pasirinkimo gaires. Šiame straipsnyje taip pat pabrėžiama, kaipLugao galiatiekia patikimas, standartus atitinkančias skirstomųjų įrenginių sistemas, pritaikytas pasauliniams pramonės ir komunalinių paslaugų poreikiams.

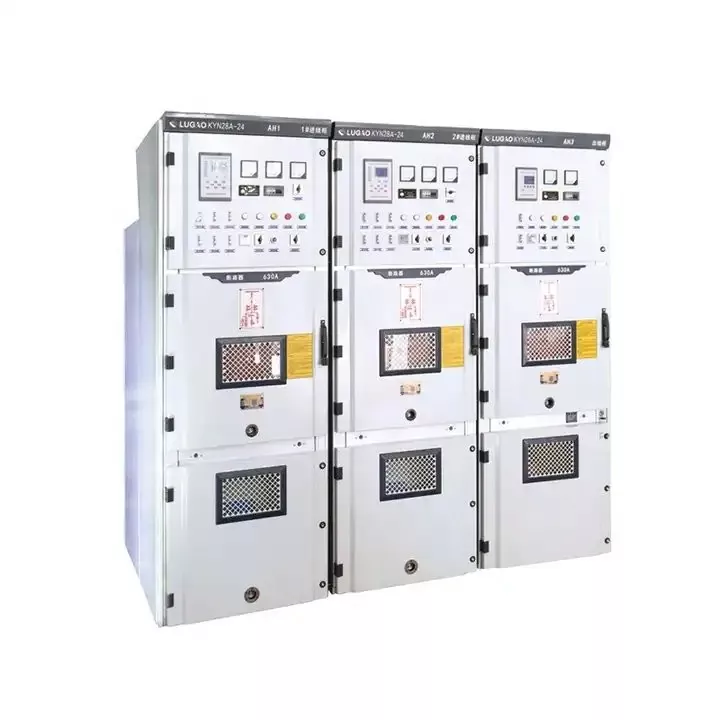

Šarvuoti nuimami kintamosios srovės metaliniai skirstomieji įrenginiai yra vidutinės įtampos skirstomųjų įrenginių sistemos tipas, sukurtas su visiškai metalu dengta konstrukcija ir išimamais (nuimamais) funkciniais blokais. Paprastai jis naudojamas 3,6 kV–40,5 kV kintamosios srovės maitinimo sistemose elektros energijai priimti, paskirstyti, valdyti ir apsaugoti.
„Šarvuota“ konstrukcija reiškia, kad vidiniai skyriai yra atskirti įžemintomis metalinėmis pertvaromis, kurios užtikrina didesnį saugumą ir neleidžia gedimams plisti. Funkcija „nuimama“ arba „išimama“ reiškia grandinės pertraukiklį, kurį galima saugiai perkelti iš aptarnavimo, bandymo ir atjungimo padėties.
Didėjant elektros saugos, veiklos tęstinumo ir pažangaus tinklo valdymo reikalavimams, tradicinių atviro tipo skirstomųjų įrenginių nebepakanka. Šiuolaikinėms pastotėms ir pramoninėms įmonėms reikia:
Šarvuoti nuimami metaliniai skirstomieji įrenginiai atitinka šiuos reikalavimus, integruodami mechanines blokavimo sistemas, metalu dengtą izoliaciją ir ištraukiamus pertraukiklius.
Standartinį šarvuotos skirstomosios įrangos skydą sudaro keli izoliuoti skyriai:
| Skyrius | Funkcija |
|---|---|
| Šynų skyrius | Yra pagrindinės šynos ir atšakos |
| Grandinės pertraukiklio skyrius | Yra ištraukiamas vakuuminis grandinės pertraukiklis |
| Kabelių skyrius | Įeinančių/išeinančių laidų jungtis |
| Valdymo skyrius | Apsaugos relės, skaitikliai, valdymo prietaisai |
Ši konstrukcija leidžia saugiai atlikti techninę priežiūrą be visiško sistemos išjungimo.
Keli blokavimo mechanizmai apsaugo nuo nesaugių operacijų, tokių kaip:
Tipiški techniniai parametrai yra šie:
| Parametras | Tipinė vertė |
|---|---|
| Nominali įtampa | 3,6kV – 40,5kV |
| Nominali srovė | 630A – 3150A |
| Nominali trumpojo jungimo pertraukimo srovė | 20kA – 40kA |
| Apsaugos lygis | IP4X (korpusas) |
| Standartai | IEC 62271-200 / GB/T 3906 |
Atitiktis tarptautiniams standartams užtikrina saugumą, izoliacijos koordinavimą ir lanko gedimų sulaikymą.
Vakuuminio grandinės pertraukiklio technologija siūlo:
Modulinė plokštės konstrukcija leidžia lengvai išplėsti sistemą, kad ateityje augtų apkrova.
Didelės apkrovos ir didelės gedimo srovės aplinkoje šarvuoti nuimami skirstomieji įrenginiai žymiai pagerina sistemos stabilumą.
Tinkama priežiūra normaliomis eksploatavimo sąlygomis gali pailginti tarnavimo laiką daugiau nei 20–30 metų.
Norint pasirinkti tinkamą šarvuotą nuimamą kintamosios srovės metalinį skirstomąjį įrenginį, reikia įvertinti:
Lugao galiateikia individualius inžinerinius sprendimus, pagrįstus projekto specifikacijomis, užtikrinant atitiktį IEC standartams ir kliento specifiniams reikalavimams.
Metalu dengtuose skirstomuosiuose įrenginiuose yra visiškai įžemintos metalinės pertvaros tarp visų skyrių, o bendrieji metalu uždengti skirstomieji įrenginiai gali būti ne visiškai izoliuoti.
Ištraukiami tipai leidžia greičiau atlikti techninę priežiūrą ir sumažinti prastovos laiką, todėl padidėja veiklos efektyvumas.
Kritinės infrastruktūros ir didelio trumpojo jungimo aplinkoje lankui atsparios konstrukcijos žymiai padidina darbuotojų saugumą.
Tinkamai prižiūrint, tarnavimo laikas paprastai viršija 20 metų.
Šarvuoti nuimami kintamosios srovės metaliniai skirstomieji įrenginiai atspindi vidutinės įtampos paskirstymo sistemų evoliuciją. Dėl šarvuotos konstrukcijos, ištraukiamo pertraukiklio konstrukcijos, pažangių blokavimo mechanizmų ir atitikimo tarptautiniams standartams jis yra patikimas ir saugus pasirinkimas šiuolaikinėms pastotėms ir pramoninėms elektros energijos sistemoms.
Pasaulinei energetikos infrastruktūrai vis sudėtingėjant ir didėjant patikimumo reikalavimams, labai svarbu pasirinkti patikimą gamintoją.Lugao galiayra įsipareigojusi teikti didelio našumo, standartus atitinkančius skirstomųjų įrenginių sprendimus, pritaikytus įvairiems projektų poreikiams visame pasaulyje.
Ieškote patikimo šarvuoto nuimamo kintamosios srovės metalinio skirstomojo įrenginio sprendimo kitam projektui?
Šiandien bendradarbiaukite su „Lugao Power“susisiekite su mumisuž pritaikytą techninę pagalbą, konkurencingas kainas ir ekspertų konsultacijas.
