Renkantis tinkamąPagrindinis žiedo blokasTai ne tik įtampos ar spintelės dydžio palyginimas. Komunalinėms įmonėms, pramonės įmonėms, komerciniams pastatams, atsinaujinančios energijos stotims ir infrastruktūros rangovams tikras susirūpinimas yra tas, ar įranga gali sumažinti gedimų riziką, supaprastinti montavimą, apsaugoti operatorius ir užtikrinti, kad ateityje plėtra būtų valdoma. Šiame straipsnyje paaiškinama, kaip veikia pagrindinis žiedo blokas, kur pirkėjai dažnai daro klaidas, į kuriuos techninius punktus verta atkreipti dėmesį ir kaip praktinis atrankos procesas gali padėti projekto komandoms išvengti brangių neatitikimų. Taip pat aptariama, kaipLugao Power Co., Ltdpalaiko vidutinės įtampos paskirstymo projektus su kompaktiškais, konfigūruojamais žiedinio pagrindinio bloko sprendimais įvairioms vietos sąlygoms.
- Straipsnio metmenys
- Kodėl tinkamas žiedo pagrindinis blokas yra svarbesnis nei pirkėjai tikisi?
- Kokias problemas pirmiausia turėtų išspręsti pagrindinis žiedinis įrenginys?
- Kokius techninius veiksnius reikia patikrinti prieš perkant?
- Kuris žiedo pagrindinio bloko tipas atitinka skirtingas projekto sąlygas?
- Kaip pirkėjai gali sudaryti praktinį atrankos kontrolinį sąrašą?
- Kodėl projekto komandos mano, kad „Lugao Power Co., Ltd.“?
- DUK apie žiedo pagrindinio įrenginio pasirinkimą
- Išvada
Straipsnio metmenys
Šis straipsnis yra suskirstytas į tikrus klausimus, kylančius vykdant vidutinės įtampos elektros paskirstymo projektus. Pirma, paaiškinama, kodėl žiedinio pagrindinio įrenginio pasirinkimas turi įtakos saugai, tęstinumui ir priežiūros planavimui. Tada išskaidomos pagrindinės problemos, kurias turėtų išspręsti RMU, įskaitant gedimų izoliavimą, kompaktišką įrengimą, operatoriaus apsaugą ir lankstų tinklo veikimą. Po to pristatomi pagrindiniai pirkimo veiksniai, tokie kaip įtampos lygis, srovės įvertinimas, izoliacijos tipas, tiektuvo konfigūracija, aplinkos sąlygos, apsaugos funkcijos ir galimybė ateityje išplėsti.
Straipsnyje taip pat pateikiama įprastų projektų situacijų palyginimo lentelė, praktinis pirkėjų kontrolinis sąrašas ir DUK atsakymai inžinieriams, EPC rangovams, pirkimų komandoms ir objektų savininkams, kuriems prieš siunčiant užklausą reikia aiškesnio sprendimo kelio.

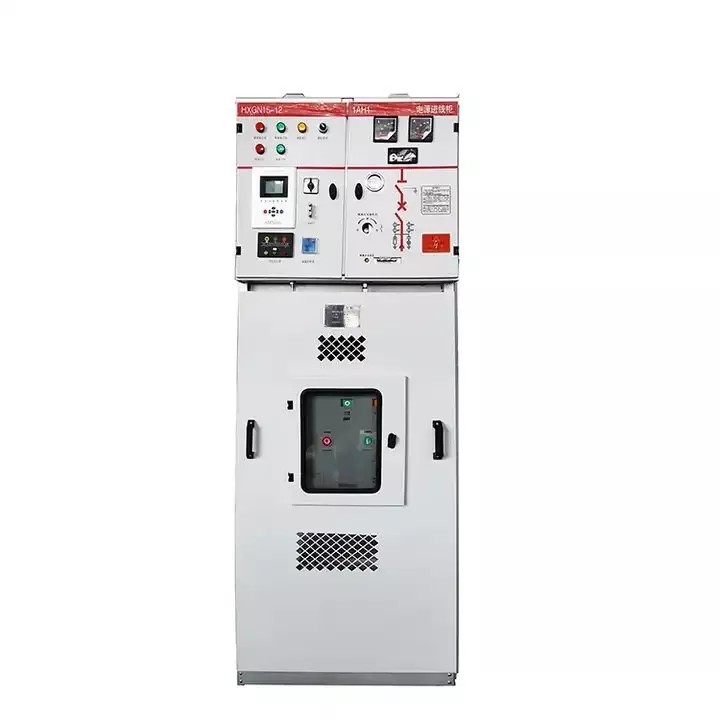

Kodėl tinkamas žiedo pagrindinis blokas yra svarbesnis nei pirkėjai tikisi?
Žiedinis pagrindinis blokas dažnai traktuojamas kaip standartinė skirstomoji įranga, tačiau realiuose projektuose jam tenka daug daugiau atsakomybės, nei rodo kompaktiška išvaizda. Jis yra kritiniame vidutinės įtampos skirstomojo tinklo taške, valdo įeinančius ir išeinančius tiektuvus, padeda izoliuoti sugedusias dalis ir palaiko nuolatinį maitinimo šaltinį, kai vienai tinklo daliai reikia priežiūros ar remonto.
Prekybos centro gedimas gali nutraukti verslą. Gamyklai tai gali sustabdyti gamybos linijas ir sugadinti pristatymo grafikus. Ligoninėje, geležinkelio stotyje, duomenų centre ar vandens valymo įstaigoje elektros energijos tiekimo nutraukimas gali tapti rimta veiklos rizika. Štai kodėl žiedinis pagrindinis blokas turėtų būti pasirinktas kaip visos platinimo strategijos dalis, o ne kaip paprastas spintelės pirkimas.
Tinkamas RMU padeda projekto komandai vienu metu išspręsti kelis praktinius skausmo taškus. Jis gali sumažinti vietos poreikį perpildytose elektros patalpose, supaprastinti kabelių prijungimo darbus, užtikrinti patikimą perjungimą ir izoliaciją bei palengvinti būsimą tiektuvo išplėtimą. Tačiau netinkamai suderintas įrenginys gali sukelti paslėptų problemų: nepakankamas pertraukimo pajėgumas, sudėtinga prieiga prie priežiūros, neaiškus apsaugos koordinavimas, netinkama izoliacija drėgnai aplinkai arba ribota erdvė būsimiems tinklo pakeitimams.
Kokias problemas pirmiausia turėtų išspręsti pagrindinis žiedinis įrenginys?
Prieš lygindami modelius, pirkėjai turėtų atsitraukti ir paklausti, kokią problemą turėtų išspręsti pagrindinis žiedas. Skirtinguose projektuose gali būti naudojami panašūs įtampos lygiai, tačiau jų veikimo rizika gali būti visiškai skirtinga. Kompaktinei pastotei gyvenamajame rajone, pakrantės pramonės gamyklai ir saulės elektrinei gali prireikti RMU įrangos, tačiau kiekvienas projektas turi savo prioritetą.
Daugumoje vidutinės įtampos paskirstymo projektų pirmoji problema yra energijos tęstinumas. Žiedinis tinklas leidžia tiekti energiją iš daugiau nei vienos krypties. Kai vienas tiektuvas turi gedimą arba jį reikia prižiūrėti, sugedusią sekciją galima izoliuoti, o likusi tinklo dalis toliau veiks. Tai yra viena iš priežasčių, kodėl RMU plačiai naudojami miestų tinkluose, pramoniniuose parkuose ir komercinėje infrastruktūroje.
Antra problema – saugus veikimas. Vidutinės įtampos įranga turi apsaugoti operatorius nuo atsitiktinio prisilietimo, neteisingos perjungimo sekos ir gedimo energijos. Gerai suprojektuotas žiedinis pagrindinis blokas paprastai apima mechaninį blokavimą, aiškią padėties rodymą, įžeminimo jungiklio parinktis, uždaras įtampingąsias dalis ir tinkamus apsaugos įtaisus. Šios detalės nėra dekoratyvios. Jie sumažina žmogiškųjų klaidų tikimybę kasdienio darbo metu.
Trečioji problema yra montavimo slėgis. Daugelis šiuolaikinių projektų neturi neribotos erdvės. Elektros patalpos gali būti siauros, požeminės pastotės gali turėti griežtus ploto apribojimus, o atsinaujinančios energijos projektus gali prireikti greitai įdiegti. Kompaktiškas RMU gali palengvinti išdėstymo planavimą, nes jis apjungia perjungimo, izoliavimo, apsaugos ir kabelių prijungimo funkcijas mažesnėje struktūroje.
Ketvirta problema – priežiūros išlaidos. Atšiaurioje aplinkoje dulkės, drėgmė, druskos rūkas ir temperatūros pokyčiai gali sutrumpinti įprastos įrangos tarnavimo laiką. Priklausomai nuo pasirinktos izoliacijos konstrukcijos ir sandarinimo konstrukcijos, RMU gali sumažinti įtampingųjų dalių poveikį ir sumažinti įprastinės priežiūros slėgį.
- Komunalinėms paslaugoms:Greitas gedimų izoliavimas ir lankstus tiektuvo valdymas dažnai yra pagrindiniai rūpesčiai.
- Gamykloms:Svarbiausias dalykas yra stabilus veikimas, trumpos prastovos ir stiprus apsaugos koordinavimas.
- Komerciniams pastatams:Svarbus yra kompaktiškas dydis, saugus veikimas ir tylus, patikimas paskirstymas.
- Atsinaujinančios energijos projektams:prisitaikymas prie aplinkos ir tinklo ryšio patikimumas dažniausiai yra pirmoje vietoje.
- EPC rangovams:Aiškūs techniniai dokumentai, pritaikymo palaikymas ir pristatymo koordinavimas yra būtini.
Kokius techninius veiksnius reikia patikrinti prieš perkant?
Žiedo pagrindinio įrenginio pirkimas turėtų prasidėti nuo elektros parametrų, tačiau jis neturėtų tuo baigtis. Pirkimo komandos kartais sutelkia dėmesį tik į vardinę įtampą ir kainą, o inžinieriai nerimauja dėl apsaugos, kabelių įvedimo, trumpojo jungimo atsparumo ir vietos sąlygų. Geriausias sprendimas yra suderinus abi perspektyvas.
| Atrankos faktorius | Kodėl tai svarbu | Pirkėjo klausimas |
|---|---|---|
| Nominali įtampa | RMU turi atitikti sistemos įtampą, pvz., 11 kV, 12 kV, 24 kV, 33 kV arba 36 kV skirstomuosius tinklus. | Ar pasirinktas modelis atitinka tikrąją tinklo įtampą ir vietos priėmimo reikalavimus? |
| Nominali srovė | Srovės galia turi įtakos normaliam veikimui ir ilgalaikiam šildymo našumui. | Ar dabartinio įvertinimo pakanka esamai apkrovai ir planuojamai plėtrai? |
| Atsparumas trumpam jungimui | RMU turi išlikti saugus gedimo sąlygomis, kol neįsijungs apsaugos įtaisai. | Ar aiškiai apskaičiuotas svetainės gedimo lygis? |
| Izoliacijos tipas | Dujų izoliacija, oro izoliacija ir su vakuumu susiję dizainai tinka įvairioms aplinkoms ir biudžetams. | Ar projektas yra drėgnoje, dulkėtoje, pakrantės ar ribotos erdvės teritorijoje? |
| Tiektuvo konfigūracija | Įeinančių, išeinančių, transformatorių apsaugos, matavimo ir šynų išdėstymas turi atitikti tinklo schemą. | Ar spintelės išdėstymas atitinka vienos eilutės schemą? |
| Apsaugos metodas | Saugiklių apsauga, vakuuminio grandinės pertraukiklio apsauga, relės ir stebėjimo parinktys turi įtakos patikimumui. | Kurioms apkrovoms reikia stipresnės apsaugos nuo gedimų ir kontrolės? |
| Diegimo aplinka | Patalpose, lauke, po žeme, dideliame aukštyje ir korozinėms sąlygoms reikalingas skirtingas dizainas. | Ar svetainės sąlyga buvo pasidalinta su gamintoju? |
| Plėtros poreikiai | Kai kuriems tinklams ateityje reikia papildyti tiektuvą arba modulinį plėtinį. | Ar per ateinančius kelerius metus sistemai reikės daugiau tiektuvų? |
Dažniausia klaida yra žiedo pagrindinio bloko traktavimas kaip fiksuoto katalogo produktas. Realiai projekto tinkamumas dažnai priklauso nuo smulkmenų, kurių paprastoje citatoje nematyti. Kabelio kryptis, skydelio plotis, relės prekės ženklo pasirinkimas, vietiniai standarto reikalavimai, ryšio sąsaja, gaubto apsaugos lygis ir transformatoriaus talpa gali pakeisti rekomenduojamą konfigūraciją.
Kuris žiedo pagrindinio bloko tipas atitinka skirtingas projekto sąlygas?
Nėra vieno RMU tipo, kuris tiktų kiekvienam projektui. Geras pasirinkimas priklauso nuo to, kiek yra laisvos vietos, kokia atšiauri aplinka, kaip dažnai operatoriams reikia prieigos ir kokia svarbi apkrova. Žemiau esančioje lentelėje pateikiamas praktinis įprastų projekto sąlygų palyginimas.
| Projekto būklė | Rekomenduojama kryptis | Pagrindinis privalumas | Svarbi pastaba |
|---|---|---|---|
| Miesto pastotės su ribota erdve | Kompaktiškas dujomis izoliuotas žiedinis pagrindinis blokas | Mažas plotas ir uždara konstrukcija | Anksti patvirtinkite spintelės matmenis ir kabelio lenkimo vietą. |
| Pramonės įmonės su didelėmis apkrovomis | RMU su stipria apsaugos konfigūracija | Geresnė gedimų kontrolė ir veikimo patikimumas | Atidžiai patikrinkite trumpojo jungimo lygį ir relės koordinavimą. |
| Komerciniai pastatai ir visuomeninės paskirties objektai | Saugus, kompaktiškas, mažai priežiūros reikalaujantis RMU | Paprastas valdymas ir sumažintas priežiūros slėgis | Atkreipkite dėmesį į operatoriaus saugumą ir prieigos išdėstymą. |
| Saulės elektrinių ir vėjo jėgainių projektai | Aplinkai pritaikytas RMU su patikimu perjungimu | Stabilus tinklelio jungtis ir lankstus tiektuvo valdymas | Reikėtų patikrinti lauko apsaugą, temperatūros diapazoną ir atsparumą korozijai. |
| Pakrantės arba drėgnos vietos | Sandariai arba dujomis izoliuota konstrukcija | Geresnis atsparumas drėgmei ir korozijai | Patvirtinkite apsaugos nuo kondensato priemones ir gaubto medžiagą. |
| Projektai, kuriuos tikimasi ateityje plėsti | Išplečiamas modulinis RMU | Lengvesnis tiektuvo pridėjimas ir tinklo reguliavimas | Rezervuokite išdėstymo vietą ir iš anksto patvirtinkite išplėtimo metodą. |
Pirkėjai taip pat turėtų atkreipti dėmesį į skirtumą tarp transformatoriaus apsaugos ir tiektuvo perjungimo. Transformatoriaus tiektuvui gali prireikti saugiklių kombinacijų arba grandinės pertraukiklio apsaugos, atsižvelgiant į transformatoriaus galingumą ir projekto reikalavimus. Išeinantys žiediniai tiektuvai gali skirti daugiau dėmesio perjungimui, izoliacijai ir įžeminimui. Taip pat gali prireikti matavimo skydų, įtampos transformatorių, srovės transformatorių ir automatikos sąsajų, kai projektui reikia stebėjimo arba komunalinių paslaugų patvirtinimo.
Kaip pirkėjai gali sudaryti praktinį atrankos kontrolinį sąrašą?
Aiškus kontrolinis sąrašas gali užkirsti kelią pakartotinei techninei komunikacijai ir sumažinti citatos klaidų. Prieš klausdami kainos, pirkėjai turėtų paruošti informaciją, kuri tiesiogiai veikia žiedo pagrindinio įrenginio konfigūraciją. Tai sutaupo abiejų pusių laiko ir padeda gamintojui pateikti tikslesnę rekomendaciją.
- Patvirtinkite vardinę įtampą:Nustatykite, ar projektui reikalinga 11kV, 12kV, 24kV, 33kV, 36kV ar kitas vidutinės įtampos lygis.
- Bendrinkite vienos eilutės diagramą:Tiektuvo išdėstymas yra vienas iš svarbiausių RMU konfigūravimo dokumentų.
- Apibrėžkite gaunamus ir išeinančius tiektuvus:Paaiškinkite, kiek reikia kabelių tiektuvų, transformatorių tiektuvų, matavimo vienetų ir magistralių sekcijų.
- Patikrinkite apkrovos tipą:Pramoniniams varikliams, transformatoriams, atsinaujinančios energijos sąnaudoms ir pastatų paskirstymo apkrovoms gali prireikti skirtingų apsaugos pasirinkimų.
- Apskaičiuokite trumpojo jungimo lygį:RMU turi atitikti tinklo gedimo srovės sąlygas.
- Apibūdinkite diegimo vietą:Patalpoje, lauke, po žeme, pakrantėje, dulkėta, drėgna, aukšta temperatūra ar dideliame aukštyje aplinka turi būti aiškiai nurodyta.
- Patvirtinkite kabelio įvedimo kryptį:Kabelio dydis, kabelio kiekis ir apatinės arba šoninės įvesties reikalavimai turi įtakos spintelės dizainui.
- Nuspręskite dėl apsaugos ir kontrolės poreikių:Relės modelis, nuotolinio valdymo pultas, ryšio protokolas ir stebėjimo galimybės turėtų būti išaiškintos anksti.
- Patikrinkite vietinius standartus:Komunalinių paslaugų priėmimo reikalavimai gali turėti įtakos projektavimui, bandymams, ženklinimui ir dokumentacijai.
- Ateities plėtros planas:Jei gali prireikti papildomų tiektuvų, rinkitės tokią konfigūraciją, kuri paliktų vietos pratęsimui.
Kodėl projekto komandos mano, kad „Lugao Power Co., Ltd.“?
„Lugao Power Co., Ltd.“ teikia „Ring Main Unit“ sprendimus vidutinės įtampos elektros paskirstymo projektams, kur svarbu kompaktiškas dizainas, saugus veikimas ir lanksti konfigūracija. Užuot pardavusi tik standartinę spintelę, įmonė padeda pirkėjams suderinti RMU struktūrą su projekto įtampa, tiektuvo išdėstymu, apsaugos poreikiais ir montavimo aplinka.
Tarptautiniams projektams komunikacijos kokybė gali būti tokia pat svarbi kaip įrangos kokybė. EPC rangovams ir platintojams prieš užbaigiant užsakymą dažnai reikia brėžinių, techninio patvirtinimo, parametrų patikros ir konfigūracijos pasiūlymų. Kai gamintojas gali suprasti projekto vienos eilutės diagramą ir pateikti praktinių inžinerinių pasiūlymų, pirkėjas gali sumažinti netikrumą prieš pradedant gamybą.
„Lugao Power Co., Ltd.“ siūlo „Ring Main Unit“ parinktis tokioms reikmėms kaip pramoniniai parkai, komerciniai pastatai, miesto paskirstymo tinklai, kompaktiškos pastotės, infrastruktūros projektai ir atsinaujinančios energijos stotys. Galimos konfigūracijos gali apimti dujomis izoliuotas konstrukcijas, vakuuminio perjungimo parinktis, transformatorių apsaugos blokus, tiekimo blokus, matavimo įrenginius ir pritaikytus spintelių išdėstymus, atsižvelgiant į projekto reikalavimus.
Patikimas tiekėjas turėtų padėti pirkėjams atsakyti į praktinius klausimus, o ne tiesiog atsiųsti modelio numerį. Ar spinta tilps į elektros kambarį? Ar konfigūracija atitinka apsaugos planą? Ar izoliacinė konstrukcija tinka aplinkai? Ar brėžiniai ir techniniai dokumentai pakankamai aiškūs, kad būtų galima tvirtinti projektą? Tai yra klausimai, kurie lemia galutinę žiedo pagrindinio įrenginio pirkimo vertę.
- Vidutinės įtampos paskirstymo projekto konfigūracijos palaikymas
- Kompaktiško žiedinio pagrindinio įrenginio parinktys, skirtos įrengti ribotoje erdvėje
- Lankstus tiektuvo išdėstymas skirtingoms vienos eilutės diagramoms
- Techninė komunikacija dėl įtampos, srovės, apsaugos ir spintos išdėstymo
- Komunalinių paslaugų, gamyklų, komercinių pastatų ir infrastruktūros projektų sprendimai
DUK apie žiedo pagrindinio įrenginio pasirinkimą
Žiedinis pagrindinis blokas naudojamas vidutinės įtampos paskirstymo tinkluose maitinimo grandinėms perjungti, apsaugoti ir izoliuoti. Tai padeda valdyti įeinančius ir išeinančius tiektuvus, palaiko žiedinio tinklo veikimą ir leidžia saugiau izoliuoti sugedusias dalis.
Ne. Nors pavadinimas kilęs iš žiedinių paskirstymo sistemų, RMU taip pat gali būti naudojami radialinio paskirstymo įrenginiuose, kompaktiškose pastotėse, transformatorių apsaugos sistemose ir pramoninio tiekimo valdymo įrenginiuose.
Tai priklauso nuo projekto. Dujomis izoliuoti RMU paprastai yra kompaktiškesni ir tinkami drėgnoje, dulkėtoje ar ribotoje erdvėje. Orą izoliuoti dizainai gali būti tinkami projektams, kuriuose yra daugiau vietos ir specifinės priežiūros nuostatos. Renkantis galutinį sprendimą reikia atsižvelgti į vietos sąlygas, biudžetą, techninius standartus ir priežiūros lūkesčius.
Taip. Konfigūraciją dažnai galima koreguoti pagal įtampos lygį, tiektuvo kiekį, apsaugos metodą, matavimo poreikius, kabelio įvadą, spintelės išdėstymą ir ryšio reikalavimus. Pirkėjai turėtų pateikti vienos eilutės diagramą ir techninius reikalavimus tiksliam pritaikymui.
Turėtumėte pateikti vardinę įtampą, vardinę srovę, sistemos dažnį, trumpojo jungimo lygį, tiektuvo išdėstymą, vienos linijos schemą, įrengimo aplinką, kabelių specifikacijas, apsaugos reikalavimus ir visus vietinio standarto ar paslaugų patvirtinimo reikalavimus.
Pradėjus veikti projektui, paskirstymo tinklai dažnai keičiasi. Naujoms apkrovoms, papildomiems transformatoriams, atsinaujinančios energijos jungtims ar objekto išplėtimui gali prireikti daugiau tiektuvų. Ankstyvas plėtros planavimas gali sumažinti būsimas modifikavimo išlaidas ir prastovos laiką.
Išvada
Geriausias projekto žiedo pagrindinis įrenginys ne visada yra pigiausias modelis ar sudėtingiausia konfigūracija. Tai įrenginys, kuris tinka tinklo struktūrai, apsaugo operatorius, palaiko patikimą energijos paskirstymą, atitinka įrengimo aplinką ir palieka pakankamai lankstumo būsimiems pokyčiams. Pirkėjams atrankos procesas turėtų prasidėti nuo realių projekto sąlygų: įtampos, srovės, gedimo lygio, tiektuvo išdėstymo, apsaugos poreikių, kabelių išdėstymo ir aikštelės aplinkos.
Tinkamai parinktas RMU gali padaryti vidutinės įtampos paskirstymą saugesnį, kompaktiškesnį ir lengviau valdomą. Prastai parinktas gali sukelti patvirtinimo vėlavimą, diegimo problemų, priežiūros sunkumų ir nereikalingą eksploatavimo riziką. Štai kodėl inžinerinė komunikacija yra svarbi prieš pateikiant užsakymą.
Pasidalykite savo įtampos lygiu, vienos linijos diagrama, tiekimo reikalavimais ir vietos sąlygomis su Lugao Power Co.,Ltd. Mūsų komanda gali padėti peržiūrėti konfigūraciją, aptarti tinkamas žiedinio pagrindinio įrenginio parinktis ir paruošti praktinį sprendimą jūsų vidutinės įtampos paskirstymo projektui. Dėl techninės pagalbos, išsamios kainos pasiūlymo ar bendradarbiavimo projekte prašomesusisiekite su mumisšiandien.
