Straipsnio santrauka
Renkantisaukštos įtampos skirstomieji įrenginiaiyra ne tik įtampos lygių suderinimas. Daugeliui projektų savininkų, elektros rangovų, gamyklų vadovų ir pirkimo komandų tikras susirūpinimas yra tas, ar įranga gali sumažinti gedimų riziką, supaprastinti patikrinimą, apsaugoti operatorius ir pritaikyti aikštelės sąlygas nesukeldama ilgalaikių priežiūros problemų. Šiame straipsnyje paaiškinama, kaip įvertinti aukštos įtampos skirstomuosius įrenginius iš praktinės projekto perspektyvos, įskaitant izoliacijos tipą, saugos dizainą, taikymo aplinką, priežiūros planavimą, pritaikymą ir tiekėjų palaikymą. Taip pat aptariama, kaipLugao Power Co., Ltdgali remti pramoninius, komunalinių paslaugų, infrastruktūros ir komercinius elektros energijos paskirstymo projektus su patikimais skirstomųjų įrenginių sprendimais.
Turinys
- Tinklaraščio kontūras
- Kodėl pirkėjai kovoja rinkdamiesi aukštos įtampos skirstomuosius įrenginius?
- Kokį vaidmenį aukštos įtampos skirstomieji įrenginiai atlieka maitinimo sistemoje?
- Kokio tipo aukštos įtampos skirstomieji įrenginiai tinka skirtingoms svetainės sąlygoms?
- Kokias technines savybes pirkėjai turėtų patikrinti prieš užsakydami?
- Kaip skirstomųjų įrenginių konstrukcija gali pagerinti operatoriaus saugą?
- Kaip priežiūros poreikiai turėtų turėti įtakos sprendimui pirkti?
- Kur dažniausiai naudojami aukštos įtampos skirstomieji įrenginiai?
- Kodėl tiekėjo galimybės yra tokios svarbios?
- Pirkėjo kontrolinis sąrašas
- DUK
- Išvada
Tinklaraščio kontūras
- Nustatykite tikrus pirkimo skausmo taškus už aukštos įtampos skirstomųjų įrenginių projektų.
- Paaiškinkite pagrindines skirstomųjų įrenginių funkcijas apsaugant, valdant, izoliuojant ir paskirstant energiją.
- Palyginkite oro izoliacijos, dujų izoliacijos, vakuumo ir metalo uždarų skirstomųjų įrenginių parinktis.
- Parodykite, kurias technines specifikacijas reikėtų peržiūrėti prieš pirkimą.
- Aptarkite saugos mechanizmus, kurie sumažina veiklos riziką.
- Pateikite praktinę priežiūros ir tikrinimo perspektyvą.
- Išvardykite bendrus taikymo scenarijus pramonės ir infrastruktūros sektoriuose.
- Siūlykite pirkėjui patogų kontrolinį sąrašą, kad galėtumėte sklandžiau bendrauti su gamintojais.
Kodėl pirkėjai kovoja rinkdamiesi aukštos įtampos skirstomuosius įrenginius?
Aukštos įtampos skirstomieji įrenginiai iš išorės atrodo paprastai: spinta, grandinės pertraukiklis, apsaugos sistema, šynos, izoliacinės dalys ir valdymo komponentai. Tačiau realiame pirkimo darbe sprendimas retai būna paprastas. Pirkėjas gali žinoti reikiamą įtampos lygį, bet vis tiek nėra tikras dėl trumpojo jungimo galios, izoliacijos tipo, įeinančių ir išeinančių tiektuvų išdėstymo, relės apsaugos, blokavimo logikos, įrengimo vietos ar būsimo išplėtimo.
Sunkumai tampa didesni, kai projektas vykdomas atšiaurioje aplinkoje. Energijos paskirstymo sistema pakrantės zonoje gali susidurti su druskos rūku ir drėgme. Kasybos aikštelė gali susidurti su dulkėmis ir vibracija. Miesto pastotėje gali būti ribota įrengimo vieta. Gamyklai gali prireikti greito įrengimo, nes gamybos prastovos yra brangios. Šios sąlygos tiesiogiai įtakoja, kokia aukštos įtampos skirstomųjų įrenginių konstrukcija yra tinkama.
Daugelis klientų taip pat nerimauja dėl paslėptų išlaidų. Pigiausia spinta pirkimo etape vėliau gali pabrangti, jei jai reikės dažnos priežiūros, sudėtingų atsarginių dalių ar sudėtingų trikčių šalinimo. Patikimas aukštos įtampos skirstomųjų įrenginių sprendimas turėtų būti ne tik palyginamas su kaina. Taip pat turėtų būti lengviau valdyti, tikrinti, remontuoti ir išplėsti visą elektros energijos sistemą.
Kokį vaidmenį aukštos įtampos skirstomieji įrenginiai atlieka maitinimo sistemoje?
Aukštos įtampos skirstomieji įrenginiai naudojami valdyti, apsaugoti, izoliuoti ir paskirstyti elektros energiją vidutinės ir aukštos įtampos tinkluose. Jis padeda prijungti arba atjungti grandines, nutraukti gedimų sroves, izoliuoti įrangą techninei priežiūrai ir išlaikyti stabilų energijos paskirstymą normaliomis ir neįprastomis sąlygomis.
Praktiškai skirstomieji įrenginiai veikia kaip elektros energijos sistemos eismo valdymo centras. Kai srovė teka įprastai, tai leidžia sistemai veikti sklandžiai. Įvykus gedimui, pavyzdžiui, trumpam jungimui, perkrovai, izoliacijos gedimui ar įrangos gedimui, skirstomieji įrenginiai turi greitai reaguoti ir atskirti sugedusią sekciją nuo sveikos tinklo dalies.
Be patikimų aukštos įtampos skirstomųjų įrenginių vienas gedimas gali išplisti visoje sistemoje ir sugadinti transformatorius, kabelius, variklius, generatorius ir paskesnę įrangą. Štai kodėl klientai gamyklose, pastotėse, atsinaujinančios energijos projektuose, komerciniuose pastatuose ir infrastruktūros projektuose skirstomųjų įrenginių pasirinkimą dažnai vertina kaip ilgalaikį saugos sprendimą, o ne paprastą spintelių pirkimą.
Kokio tipo aukštos įtampos skirstomieji įrenginiai tinka skirtingoms svetainės sąlygoms?
Tinkamas skirstomųjų įrenginių tipas priklauso nuo projekto įtampos lygio, įrengimo aplinkos, erdvės ribos, techninės priežiūros pajėgumų, biudžeto ir patikimumo reikalavimų. Šioje lentelėje pateikiamas praktinis palyginimas pirkėjams, kurie vis dar svarsto skirtingas galimybes.
| Perjungimo aparato tipas | Pagrindinis privalumas | Tinkami projektai | Pirkėjo susirūpinimą išsprendžia |
|---|---|---|---|

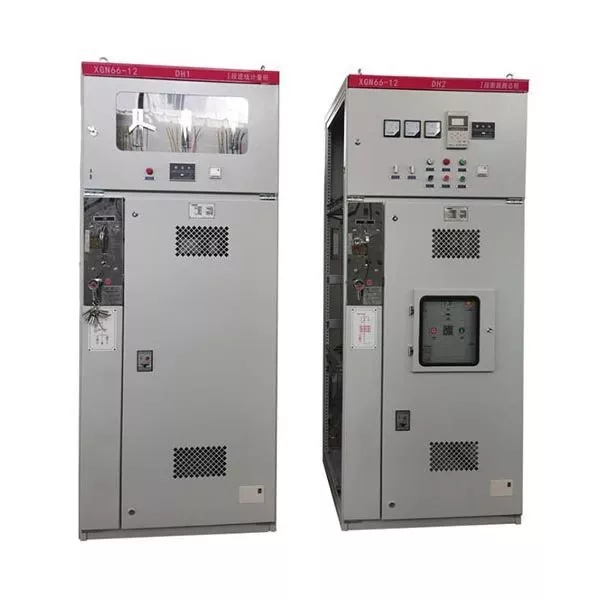

| Oro izoliacija skirstomieji įrenginiai | Paprasta struktūra, aiški prieiga prie patikrinimo, ekonomiškas dizainas | Pramonės įmonės, ūkinės patalpos, lauko pastotės, kuriose pakankamai vietos | Padeda kontroliuoti pradines investicijas ir nesudėtingą priežiūrą |
| Dujomis izoliuoti skirstomieji įrenginiai | Kompaktiškas išdėstymas, sandari konstrukcija, stiprus prisitaikymas prie aplinkos | Miesto pastotės, pakrančių projektai, metro stotys, ribotos erdvės aikštelės | Sumažina žemės naudojimą ir padidina patikimumą atšiaurioje aplinkoje |
| Vakuuminis grandinės pertraukiklis | Patikimas pertrūkių veikimas ir mažesnės priežiūros poreikis | Gamyklos, skirstomieji tinklai, komerciniai objektai, atsinaujinančios energijos stotys | Palaiko dažną veikimą ir stabilų apsaugos veikimą |
| Metalu uždarytas skirstomasis įrenginys | Geresnis skyrių atskyrimas ir saugesnė vidinė struktūra | Elektros paskirstymo patalpos, pramonės valdymo centrai, infrastruktūros sistemos | Pagerina personalo saugumą ir sumažina atsitiktinio kontakto riziką |
Geras gamintojas neturėtų primesti vieno standartinio modelio kiekvienam projektui. Pavyzdžiui, erdvi pramoninė įmonė gali teikti pirmenybę oro izoliacijai skirstomiesiems įrenginiams, nes juos lengviau patikrinti ir ekonomiškai konfigūruoti. Centrinėje pastotėje gali prireikti dujomis izoliuotos įrangos, nes žemė brangi, o įrengimo plotas siauras. Gamybos linija, kurioje dažnai perjungiamos operacijos, gali skirti daugiau dėmesio grandinės pertraukiklio mechanizmui, tarnavimo laikui ir techninės priežiūros prieinamumui.
„Lugao Power Co., Ltd.“ teikia aukštos įtampos skirstomųjų įrenginių sprendimus įvairioms projekto sąlygoms, padėdamas klientams pasirinkti konfigūracijas pagal faktinius eksploatavimo poreikius, o ne pasikliauti tik katalogų aprašymais.
Kokias technines savybes pirkėjai turėtų patikrinti prieš užsakydami?
Prieš pateikdami užsakymą pirkėjai turėtų patvirtinti didesnę nei vardinę įtampą. Tinkama specifikacijų peržiūra gali užkirsti kelią diegimo delsimui, apsaugos neatitikimui ar vėlesnėms veikimo problemoms. Techninio ryšio metu ypač svarbūs šie punktai.
- Nominali įtampa ir izoliacijos lygis:Pasirinkta skirstomoji įranga turi atitikti sistemos įtampą ir atlaikyti numatomą elektros įtampą.
- Nominali srovė:Spintelė turi palaikyti nuolatinį veikimą be perkaitimo esant faktinei apkrovai.
- Trumpojo jungimo pertraukimo galia:Grandinės pertraukiklis turi saugiai nutraukti gedimo srovę reikiamose sistemos ribose.
- Šynų išdėstymas:Šynų konstrukcija turėtų palaikyti patikimą ryšį, šilumos išsklaidymą ir būsimą pratęsimą.
- Apsaugos relės konfigūracija:Apsaugos funkcijos turi atitikti transformatoriaus, tiektuvo, variklio ar įeinančios linijos reikalavimus.
- Blokavimo sistema:Mechaniniai ir elektriniai blokatoriai turėtų padėti išvengti netinkamo veikimo.
- Spintelės apsaugos klasė:Korpusas turi tikti patalpose, lauke, dulkėtoje, drėgnoje ar korozinėje aplinkoje.
- Stebėjimas ir bendravimas:Šiuolaikinėms pastotėms gali prireikti suderinamumo su nuotolinio stebėjimo arba SCADA sistemomis.
- Brėžiniai ir dokumentacija:Aiškios laidų schemos, pamatų brėžiniai, antrinės schemos ir bandymų ataskaitos gali sumažinti projekto neapibrėžtumą.
Geriausias laikas spręsti technines detales – prieš pradedant gamybą. Pagaminus spinteles, pakeitus tiektuvo išdėstymą, antrinius laidus, kabelio įvesties kryptį arba apsaugos konfigūraciją, gali padidėti sąnaudos ir užtrukti pristatymas. Pirkėjai turėtų kuo anksčiau pateikti vienos eilutės schemą, projekto įtampos lygį, informaciją apie apkrovą, vietos aplinką, montavimo būdą ir taikomus standartus.
Kaip skirstomųjų įrenginių konstrukcija gali pagerinti operatoriaus saugą?
Saugumas yra viena stipriausių priežasčių, kodėl verta rinktis kruopščiai sukonstruotus aukštos įtampos skirstomuosius įrenginius. Operatoriams gali tekti apžiūrėti, perjungti, išbandyti ir prižiūrėti elektros įrangą sudėtingomis sąlygomis. Prasta konstrukcija gali sukelti elektros smūgį, lanko blykstę, netinkamą veikimą arba mechaninį gedimą.
Saugesnė skirstomojo įrenginio konstrukcija paprastai apima aiškų skyrių atskyrimą, patikimą įžeminimą, matomą padėties rodymą, durų blokavimo blokus, grandinės pertraukiklio padėties užraktus, įtampos indikaciją, slėgio mažinimo kanalus ir tvirtą spintos konstrukciją. Šios savybės nėra dekoratyvios. Jie sukurti taip, kad sumažintų žmogiškųjų klaidų tikimybę ir apribotų žalą įvykus gedimui.
Daugeliui klientų vertingiausia saugos funkcija yra ne vienas įrenginys, o dizaino logikos derinys. Kai grandinės pertraukiklis, įžeminimo jungiklis, durų mechanizmas ir valdymo sistema yra tinkamai suderinti, operatoriai mažiau linkę atlikti pavojingus veiksmus netinkama seka. Tai ypač svarbu tose vietose, kur kelios komandos gali pasidalinti atsakomybe už eksploatavimą ir priežiūrą.
Kaip priežiūros poreikiai turėtų turėti įtakos sprendimui pirkti?
Apie techninę priežiūrą reikia galvoti prieš perkant, o ne po pirmo gedimo. Gerai suprojektuota aukštos įtampos skirstomojo įrenginio spinta turėtų leisti technikai apžiūrėti svarbias dalis, turėdami pagrįstą prieigą, nustatyti nenormalų įkaitimą ar susidėvėjimą ir pakeisti komponentus be nereikalingo išmontavimo.
Įprastos priežiūros problemos apima grandinės pertraukiklio mechanizmo būklę, kontaktų susidėvėjimą, izoliacijos švarumą, šynų jungčių sandarumą, įžeminimo tęstinumą, relės funkciją, antrinių laidų būseną, šildytuvo veikimą, kondensato valdymą ir korpuso sandarinimą. Dulkėtose, drėgnose arba dideliame aukštyje esančiose vietose gali tekti koreguoti tikrinimo dažnumą ir komponentų pasirinkimą.
| Priežiūros elementas | Ką patikrinti | Kodėl tai svarbu |
|---|---|---|
| Grandinės pertraukiklio mechanizmas | Veikimo sklandumas, tepimas, uždarymo ir atidarymo našumas | Užtikrina greitą ir patikimą gedimo nutraukimą |
| Kontaktai ir šynos | Oksidacijos, laisvumo, spalvos pakitimo, perkaitimo žymės | Sumažina pasipriešinimo, šilumos kaupimosi ir ryšio gedimo riziką |
| Izoliacijos komponentai | Dulkės, drėgmė, įtrūkimai, pėdsakai | Apsaugo nuo izoliacijos skilimo ir išsiliejimo |
| Įžeminimo sistema | Tęstinumas, jungties sandarumas, įžeminimo jungiklio būklė | Apsaugo personalą ir įrangą gedimų ir priežiūros metu |
| Apsauginė relė | Nustatymai, aliarmo įrašai, išjungimo logika, ryšio būsena | Padeda sistemai tinkamai reaguoti į neįprastas elektros sąlygas |
Pirkėjai turėtų paklausti, ar tiekėjas gali pateikti naudojimo vadovus, techninės priežiūros instrukcijas, bandymų įrašus, atsarginių dalių nurodymus ir techninę pagalbą. Šios medžiagos padeda naudotojo inžinierių komandai valdyti įrangą per visą jos tarnavimo laiką.
Kur dažniausiai naudojami aukštos įtampos skirstomieji įrenginiai?
Aukštos įtampos skirstomieji įrenginiai plačiai naudojami visur, kur elektros energija turi būti paskirstyta saugiai ir patikimai. Konkreti konfigūracija keičiasi priklausomai nuo pramonės šakos, tačiau tikslas išlieka tas pats: apsaugoti sistemą, sumažinti prastovų laiką ir palaikyti stabilų energijos tiekimą.
- Energijos gamybos įrenginiai:Naudojamas generatoriaus išėjimui, pagalbinėms maitinimo sistemoms ir tinklo prijungimui valdyti.
- Perdavimo ir paskirstymo pastotės:Palaiko įeinančias linijas, išeinančius tiektuvus, transformatorių apsaugą ir tinklo perjungimą.
- Gamybos patalpos:Padeda išlaikyti stabilią galią gamybos linijoms, varikliams, kompresoriams, krosnims ir didelėms elektros apkrovoms.
- Naftos chemijos ir kasybos projektai:Suteikia apsaugą sudėtingoje pramoninėje aplinkoje, kur prastovos gali kainuoti brangiai.
- Komerciniai kompleksai:Palaiko prekybos centrus, biurų bokštus, ligonines, duomenų centrus ir didelius viešuosius pastatus.
- Atsinaujinančios energijos projektai:Naudojamas saulės energijos fermose, vėjo elektrinėse ir energijos kaupimo tinklo prijungimo sistemose.
- Infrastruktūros projektai:Taikoma geležinkelių tranzitu, oro uostuose, vandens valymo įrenginiuose, uostuose ir savivaldybių elektros sistemose.
Kiekviena programa turi skirtingus prioritetus. Ligoninei labiausiai gali rūpėti tęstinumas ir atsarginės energijos koordinavimas. Plieno gamykla gali sutelkti dėmesį į didelį apkrovos stabilumą ir tvirtą įrangos struktūrą. Saulės energijos projektui gali prireikti kompaktiško išdėstymo ir tinklo ryšio suderinamumo. Geras aukštos įtampos skirstomųjų įrenginių sprendimas turėtų atspindėti šiuos skirtumus, o ne traktuoti visus projektus kaip vienodus.
Kodėl tiekėjo galimybės yra tokios svarbios?
Aukštos įtampos skirstomieji įrenginiai nėra produktas, apie kurį pirkėjai turėtų spręsti tik pagal spintos išvaizdą. Tiekėjo galimybės turi įtakos projektavimo tikslumui, gamybos kokybei, bandymų patikimumui, pristatymo koordinavimui, eksporto pakuotei, dokumentacijai ir aptarnavimui po pardavimo.
Pajėgus tiekėjas turėtų suprasti tiek elektros reikalavimus, tiek projekto vykdymo slėgį. Kai pirkėjas siunčia techninius brėžinius arba vienos eilutės schemą, inžinierių komanda turėtų galėti peržiūrėti tiektuvo išdėstymą, pasiūlyti tinkamą spintelės konstrukciją, patvirtinti apsaugos funkcijas ir nustatyti neaiškias detales prieš gaminant.
„Lugao Power Co., Ltd“ aptarnauja klientus, kuriems reikalinga praktiška aukštos įtampos elektros paskirstymo įranga pramonės, komercijos, komunalinių paslaugų ir infrastruktūros projektams. Įmonės pagalba gali apimti produktų pasirinkimą, brėžinių komunikaciją, pritaikytą konfigūraciją, gamybą, testavimą ir siuntos paruošimą. Tarptautiniams pirkėjams toks palaikymas yra ypač naudingas, nes dėl neaiškių specifikacijų, įrangai patekus į vietą, gali tekti brangiai uždelsti.
Pirkėjai taip pat turėtų atkreipti dėmesį į testavimą. Įprasti bandymai, mechaninio veikimo patikrinimai, izoliacijos bandymai, antrinė laidų patikra ir galutinė kokybės kontrolė padeda sumažinti neapibrėžtumą. Net kai projekto tvarkaraštis įtemptas, testavimas neturėtų būti traktuojamas kaip formalumas. Spintelė, kuri sugenda po maitinimo įjungimo, gali kainuoti daug daugiau nei laikas, sutaupytas skubiai apžiūrėjus.
Pirkėjo kontrolinis sąrašas
Prieš prašydami aukštos įtampos skirstomųjų įrenginių kainos pasiūlymo, pirkėjai gali parengti šią informaciją. Kuo išsamesnė informacija, tuo tikslesnis bus techninis pasiūlymas ir kaina.
- Nominali įtampa ir sistemos dažnis
- Nominali srovė įeinantiems ir išeinantiems tiektuvams
- Trumpojo jungimo srovės lygio ir trukmės reikalavimas
- Vienos eilutės diagrama arba tiekėjų sąrašas
- Vidaus arba lauko įrengimo būklė
- Aplinkos temperatūra, drėgmė, aukštis virš jūros lygio, dulkės arba ėsdinančios aplinkos detalės
- Kabelio įvedimo kryptis ir įrengimo vietos apribojimas
- Reikalingos apsaugos relės prekės ženklas arba funkcija
- Ryšio protokolo arba nuotolinio stebėjimo reikalavimas
- Taikomi standartai ir sertifikavimo lūkesčiai
- Atsarginės dalys, dokumentacija ir aptarnavimo po pardavimo reikalavimai
- Projekto pristatymo grafikas ir pakuotės reikalavimai
Maža detalė gali pakeisti galutinį dizainą. Pavyzdžiui, apatinei kabelio įvadai ir galinei kabelio įvadui gali prireikti skirtingų spintelių išdėstymo. Dideliame aukštyje gali prireikti ypatingo dėmesio izoliacijai. Drėgnoje projekto vietoje gali prireikti šildytuvų arba antikondensacinio dizaino. Iš anksto pasidalijus šia informacija, gamintojas gali pasiūlyti tinkamesnį sprendimą.
DUK
1 klausimas: kokios informacijos reikia norint pasirinkti aukštos įtampos skirstomuosius įrenginius?
Pirkėjai turėtų pateikti vardinę įtampą, vardinę srovę, trumpojo jungimo lygį, vienos linijos schemą, tiektuvo kiekį, įrengimo aplinką, kabelio įvesties kryptį, apsaugos reikalavimus ir visus pageidaujamus standartus. Šios detalės padeda tiekėjui sukurti tinkamą spintelės konfigūraciją.
2 klausimas: ar oro izoliuoti skirstomieji įrenginiai yra geresni nei dujomis izoliuoti skirstomieji įrenginiai?
Nei vienas tipas ne visada geresnis. Oro izoliuotus skirstomuosius įrenginius paprastai lengviau patikrinti ir jie yra ekonomiškesni, kai užtenka vietos. Dujomis izoliuoti skirstomieji įrenginiai yra kompaktiškesni ir tinkami ribotos erdvės, drėgniems, užterštoms ar didelio patikimumo projektams.
3 klausimas: kaip aukštos įtampos skirstomieji įrenginiai gali sumažinti prastovos laiką?
Patikimi skirstomieji įrenginiai gali greitai izoliuoti sugedusias grandines, apsaugoti pagrindinę elektros įrangą ir leisti techninės priežiūros komandoms dirbti konkrečiuose skyriuose neišjungiant visos sistemos. Gera dokumentacija ir prieinama struktūra taip pat sutrumpina trikčių šalinimo laiką.
4 klausimas: ar aukštos įtampos skirstomuosius įrenginius galima pritaikyti projektui?
Taip. Konfigūraciją dažnai galima pritaikyti pagal įtampos lygį, vardinę srovę, tiektuvo išdėstymą, spintelės išdėstymą, apsauginę relę, matavimo sistemą, gaubto dizainą, ryšio funkciją ir svetainės aplinką.
5 klausimas: Kodėl blokavimas yra svarbus skirstomuosiuose įrenginiuose?
Blokavimas padeda išvengti pavojingų neteisingų operacijų, tokių kaip netinkamo skyriaus atidarymas, įžeminimo jungiklio veikimas netinkamoje padėtyje arba prieiga prie įtampingųjų dalių. Tai svarbi saugos konstrukcija operatoriams ir techninės priežiūros personalui.
6 klausimas: dėl ko „Lugao Power Co., Ltd“ yra praktiškas pasirinkimas pirkėjams?
„Lugao Power Co., Ltd.“ gali padėti pirkėjams pasirinkti aukštos įtampos skirstomuosius įrenginius, pritaikyti projektavimo komunikaciją, gaminti, testuoti, dokumentuoti ir koordinuoti į eksportą orientuotus projektus. Tai padeda sumažinti techninį neapibrėžtumą pirkimo ir montavimo metu.
Išvada
Tinkamas aukštos įtampos skirstomasis įrenginys turėtų ne tik atitikti nominalią įtampą. Jis turėtų apsaugoti žmones, saugoti įrangą, palaikyti stabilų veikimą, supaprastinti priežiūrą ir atitikti tikrąją projekto aplinką. Pirkėjai, lyginantys tik spintelės kainą, gali praleisti tokius svarbius veiksnius kaip trumpojo jungimo veikimas, blokavimo logika, izoliacijos konstrukcija, prieiga prie priežiūros, relinė apsauga, dokumentacija ir tiekėjo inžinerinė pagalba.
Jei planuojate elektros paskirstymo projektą ir jums reikia aukštos įtampos skirstomųjų įrenginių, atitinkančių jūsų svetainės sąlygas, techninius brėžinius ir eksploatavimo reikalavimus, Lugao Power Co.,Ltd gali padėti peržiūrėti jūsų poreikius ir pasiūlyti tinkamą sprendimą. Atsiųskite savo projekto informaciją, vienos eilutės diagramą arba pirkimo reikalavimus šiandien irsusisiekite su mumisaptarti patikimą skirstomųjų įrenginių konfigūraciją kitam projektui.
