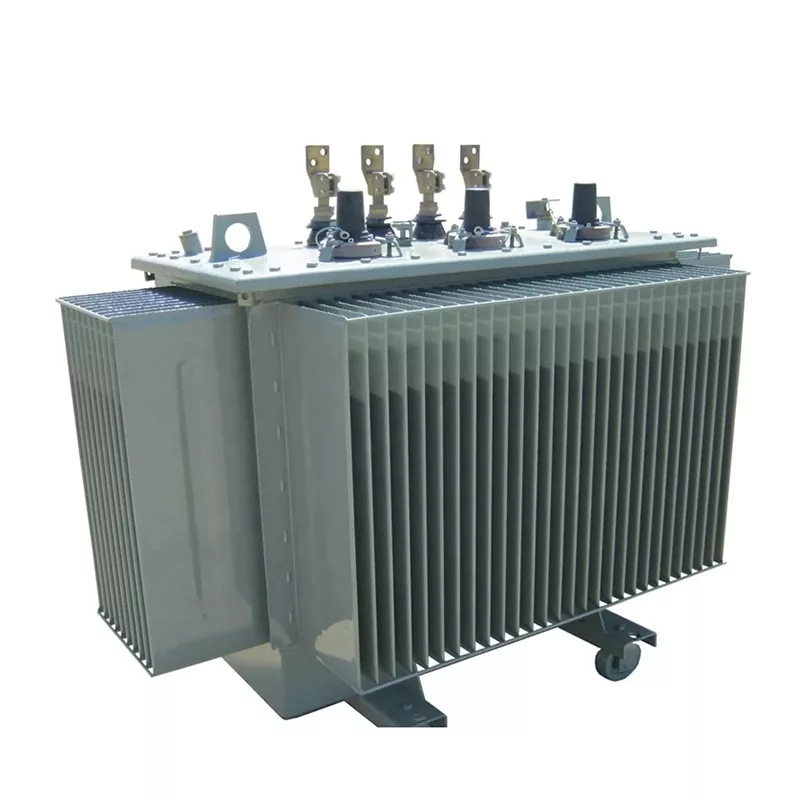

35kv mažo nuostolio ir apkrovos reguliavimo transformatorius

The35 kV mažo nuostolio ir apkrovos reguliavimo transformatoriusyra vidutinės įtampos galios transformatorius, skirtas stabiliam įtampos valdymui skirstomosiose ir pastočių sistemose. Jis integruoja ančiaupo keitiklis su apkrova (OLTC)leidžia reguliuoti įtampą transformatoriui veikiant ir užtikrina nuolatinį energijos tiekimą be pertrūkių. Lugao Power Co., Ltd. gamina aukštos kokybėstransformatoriainaudojant aukščiausios kokybės silicio plieno šerdis, patikimas apvijas ir izoliuojančią transformatorių alyvąmaži energijos nuostoliai, didelis efektyvumas ir ilgas tarnavimo laikas. Šie transformatoriai plačiai naudojami elektrinėse, pastotėse ir pramoniniuose elektros skirstymo tinkluose.

Parametras

Talpa	GB/20052-2020			varžos įtampa (%)	be apkrovos srovė (%)	Vektorių grupė	Prailginti d Conne veiksmų
	(S13)
	praradimas be apkrovos	apkrovos praradimas
		Dyn11 / Yzn1 1	Yyno
30	65	455	430	4.0	0.5	Yyn0 ARBA Dyn11	±2*2. 5 % ARBA±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

Kaip veikia 35 kV mažo nuostolio ir apkrovos reguliavimo transformatorius?

The35 kV mažo nuostolio ir apkrovos reguliavimo transformatoriusveikia remiantis elektromagnetine indukcija, kartu integruojant OLTC sistemą, kad būtų galima reguliuoti įtampos lygius veikimo metu.

Darbo principas

• Elektros energija tarp apvijų perduodama per elektromagnetinę indukciją.
• OLTC mechanizmas keičia transformatoriaus čiaupo padėtį nenutraukdamas maitinimo.
• Transformatoriaus alyva cirkuliuoja bako viduje, kad išsklaidytų šilumą ir užtikrintų izoliaciją.
• Radiatorius išskiria šilumą į aplinkinį orą, kad išlaikytų saugią darbo temperatūrą.

Pagrindiniai taikymo scenarijai

The35 kV mažo nuostolio ir apkrovos reguliavimo transformatoriusyra plačiai naudojamas vidutinės įtampos elektros sistemose, kur stabili įtampa ir patikimas maitinimo šaltinis yra labai svarbūs.

• Elektros gamybos jėgainės
• Elektros pastotės
• Pramoninės elektros paskirstymo sistemos
• Miesto elektros tinklai
• Kasyba ir sunkioji pramonė
• Atsinaujinančios energijos tinklų jungtys

„On Load“ čiaupų keitiklio transformatoriaus privalumai

• Nuolatinis įtampos reguliavimasnenutraukiant maitinimo.
• Pagerintas tinklelio stabilumassvyruojančioms apkrovos sąlygoms.
• Mažesni energijos nuostoliaidėl optimizuotos transformatoriaus konstrukcijos.
• Ilgesnis tarnavimo laikassu aukštos kokybės izoliacija ir alyvos aušinimu.
• Patikimas veikimassudėtinguose elektros paskirstymo tinkluose.

Skirtumas tarp OLTC ir Off Load čiaupų keitiklio

Funkcija	OLTC transformatorius	Išjungtas čiaupo keitiklis
Įtampos reguliavimas	Reguliuojamas eksploatacijos metu	Reikalingas išjungimas
Maitinimo nutraukimas	Jokių trukdžių	Maitinimas turi būti atjungtas
Taikymas	Dideli tinklai, pastotės	Mažos arba stabilios apkrovos sistemos
Veiklos lankstumas	Aukštas	Ribotas

Kodėl verta naudoti 35 kV mažo nuostolio ir apkrovos reguliavimo transformatorių?

• Prižiūrėtistabilios įtampos išėjimassvyruojančios apkrovos aplinkoje.
• Sumažintienergijos nuostoliai ir eksploatacinės išlaidos.
• Tobulintielektros sistemos patikimumas ir efektyvumas.
• Tinkamodernių išmaniųjų tinklų ir pramoninių elektros energijos sistemų.
• Reguliuojant įtampą užtikrinkite nepertraukiamą maitinimo šaltinį.

OLTC galios transformatoriaus techninė priežiūra

• Reguliariai tikrinkite transformatoriaus alyvos lygį ir alyvos kokybę.
• Patikrinkite, ar OLTC mechanizmas veikia sklandžiai.
• Stebėkite darbo temperatūrą ir apkrovos sąlygas.
• Įsitikinkite, kad radiatorius ir aušinimo sistema lieka neužkimšti.
• Periodiškai atlikti izoliacijos ir elektros bandymus.

Kodėl RinktisLugao?

• Profesionalus 35kv mažo nuostolio ir apkrovos reguliavimo transformatorių gamintojassu ilgamete pramonės patirtimi.
• Aukštos kokybės žaliavosįskaitant silicio plieno lakštus ir aukščiausios kokybės apvijas.
• Mažų nuostolių ir energiją taupantis dizainassumažinti veiklos išlaidas.
• Griežti tarptautiniai testavimo standartaiužtikrinant patikimą veikimą.
• Greitas pristatymassu minimaliu vieno vieneto užsakymu.
• Profesionali techninė pagalba ir aptarnavimas po pardavimo.
• Produktai eksportuojami įCentrinėje Azijoje, Afrikoje ir kitose pasaulio rinkose.

DUK

Koks yra tipiškas 35 kV mažo nuostolio ir apkrovos reguliavimo transformatoriaus tarnavimo laikas?

Tinkamai prižiūrint, transformatorius gali patikimai veikti daugiau nei 25 metus.

Koks aušinimo būdas naudojamas?

Thetransformatoriusnaudojamas aliejumi panardintas aušinimas.Transformatorių alyvos perpylimasšiluma iš apvijų ir šerdies į radiatorių efektyviam šilumos išsklaidymui.

Ar galima reguliuoti įtampą darbo metu?

Taip. OLTC sistema leidžia reguliuoti įtampą nenutraukiant maitinimo.

Kokios pramonės šakos dažniausiai naudoja šį transformatorių?

Elektros tiekimo įmonės, pastotės, sunkioji pramonė, kasybos operacijos ir atsinaujinančios energijos projektai dažniausiai naudoja35 kV mažo nuostolio ir apkrovos reguliavimo transformatorius.
