Kas yra alyvos transformatorius ir kodėl jis vis dar yra šiuolaikinių elektros energijos sistemų pagrindas

Oil panardinamus transformatoriusišlieka pasaulinių energijos perdavimo ir paskirstymo sistemų kertiniu akmeniu. Nepaisant sausojo tipo ir išmaniųjų transformatorių atsiradimo, alyvos transformatoriai ir toliau dominuoja aukštos įtampos ir didelės talpos įrenginiuose dėl savo puikaus aušinimo efektyvumo, izoliacijos savybių ir ilgo tarnavimo laiko. Šiame išsamiame vadove nagrinėjama, kaip veikia alyvos transformatoriai, pagrindiniai jų komponentai, pranašumai, pritaikymas, atrankos kriterijai, techninės priežiūros praktika ir ateities tendencijos.

Turinys

• 1. Kas yra panardinamasis transformatorius?
• 2. Kaip veikia alyvos transformatorius?
• 3. Pagrindinės alyvos transformatoriaus sudedamosios dalys
• 4. Tepalinių transformatorių privalumai ir trūkumai
• 5. Panardinami į alyvą ir sausieji transformatoriai
• 6. Bendrosios programos ir pramonės šakos
• 7. Kaip pasirinkti tinkamą alyvos transformatorių
• 8. Priežiūra, sauga ir aplinkosaugos aspektai
• 9. Ateityje panardinamų transformatorių technologijos tendencijos
• 10. Dažnai užduodami klausimai (DUK)

1. Kas yra panardinamasis transformatorius?

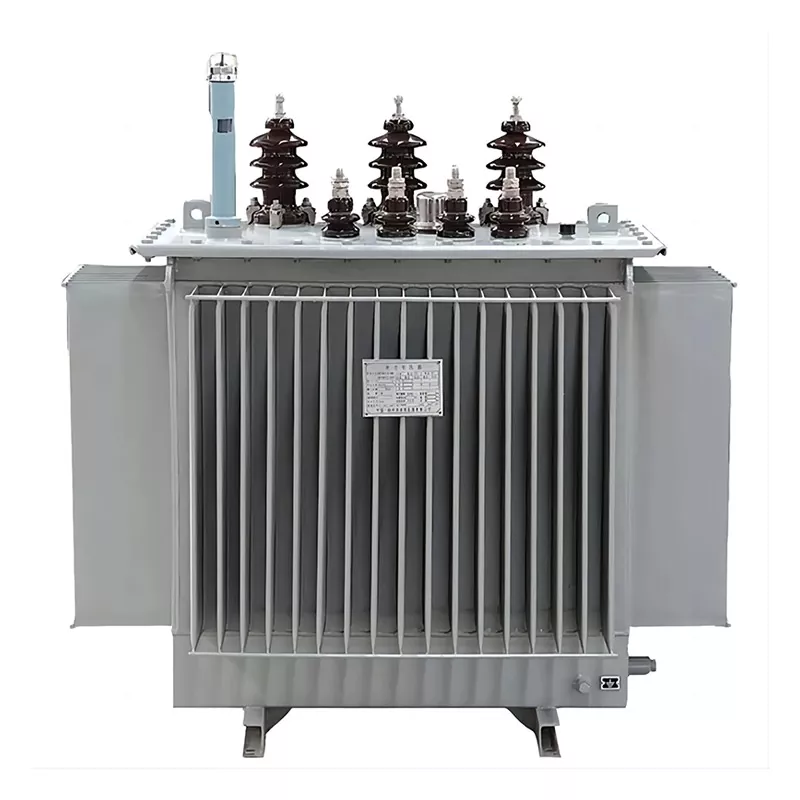

Analyvos transformatoriusyra elektros transformatoriaus tipas, kurio šerdis ir apvijos yra visiškai panardintos į izoliacinę alyvą, paprastai mineralinę alyvą arba aplinkai nekenksmingą esterinę alyvą. Alyva skirta dviem pagrindiniams tikslams: elektros izoliacijai ir šilumos išsklaidymui.

Alyvos transformatoriai plačiai naudojami elektrinėse, perdavimo pastotėse, pramonės objektuose ir atsinaujinančios energijos projektuose. Įmonės mėgstaLugao galiagamina alyvos transformatorius, sukurtus taip, kad atitiktų tarptautinius standartus, tokius kaip IEC, ANSI ir IEEE.

2. Kaip veikia alyvos transformatorius?

Alyvos transformatoriaus veikimo principas pagrįstas elektromagnetine indukcija. Kai kintamoji srovė teka per pirminę apviją, ji generuoja magnetinį srautą transformatoriaus šerdyje. Šis magnetinis srautas sukelia įtampą antrinėje apvijoje.

• Izoliacinė alyva sugeria šilumą, kurią sukuria vario ir šerdies nuostoliai.
• Karšta alyva pakyla ir cirkuliuoja į vėsinančius paviršius, tokius kaip radiatoriai.
• Atvėsinta alyva grįžta į šerdį ir apvijas, užtikrindama stabilų veikimą.

Ši natūrali arba priverstinė alyvos cirkuliacija žymiai pagerina šilumines charakteristikas, todėl alyvos transformatoriai idealiai tinka didelės apkrovos ir aukštos įtampos reikmėms.

3. Pagrindinės alyvos transformatoriaus sudedamosios dalys

4. Tepalinių transformatorių privalumai ir trūkumai

Privalumai

• Puikus aušinimo efektyvumas
• Didelis dielektrinis stiprumas
• Ilgas tarnavimo laikas (25-40 metų)
• Tinka aukštai įtampai ir didelei talpai
• Mažesnis veikimo triukšmas

Trūkumai

• Alyvos nutekėjimo pavojus
• Priešgaisrinės saugos svarstymai
• Didesni priežiūros reikalavimai lyginant su sausojo tipo transformatoriais

5. Panardinami į alyvą ir sausieji transformatoriai

6. Bendrosios programos ir pramonės šakos

• Elektros perdavimo ir paskirstymo pastotės
• Atsinaujinančios energijos projektai (saulės ir vėjo jėgainės)
• Pramoninės gamybos įmonės
• Kasybos ir naftos bei dujų įrenginiai
• Miesto ir kaimo tinklo infrastruktūra

Tokie gamintojai kaipLugao galiateikti pritaikytus alyvos transformatorius, pritaikytus specifiniams tinklo reikalavimams ir aplinkos sąlygoms.

7. Kaip pasirinkti tinkamą alyvos transformatorių

1. Nustatykite įtampos ir talpos reikalavimus
2. Pasirinkite tinkamą aušinimo būdą (ONAN, ONAF, OFAF)
3. Apsvarstykite izoliacinės alyvos tipą
4. Patikrinkite atitiktį tarptautiniams standartams
5. Įvertinkite tiekėjo patirtį ir aptarnavimą po pardavimo

8. Priežiūra, sauga ir aplinkosaugos aspektai

• Reguliarus alyvos bandymas (dielektrinis stiprumas, drėgmės kiekis)
• Vizuali nuotėkio ir korozijos patikra
• Temperatūros ir slėgio stebėjimas
• Biologiškai skaidžių esterinių aliejų naudojimas siekiant sumažinti poveikį aplinkai

Šiuolaikiniuose alyvoje panardintuose transformatoriuose integruotos išmaniosios stebėjimo sistemos, kad būtų padidintas patikimumas ir numatoma priežiūra.

9. Ateityje panardinamų transformatorių technologijos tendencijos

Nepaisant didėjančio susidomėjimo sausaisiais ir kietojo kūno transformatoriais, alyvos transformatoriai ir toliau tobulėja. Pagrindinės tendencijos apima:

• Ekologiški izoliaciniai skysčiai
• Skaitmeninis stebėjimas ir IoT integravimas
• Didesnio efektyvumo pagrindinės medžiagos
• Kompaktiškas ir modulinis dizainas

10. Dažnai užduodami klausimai (DUK)

1 klausimas: kiek laiko veikia alyvos transformatorius?

Tinkamai prižiūrint, alyvinis transformatorius gali patikimai veikti 30–40 metų.

2 klausimas: ar panardintų transformatorių alyva yra pavojinga?

Tradicinė mineralinė alyva yra degi, tačiau šiuolaikinės esterių pagrindu pagamintos alyvos žymiai pagerina priešgaisrinę saugą ir aplinkosauginį veiksmingumą.

3 klausimas: ar alyvoje panardintus transformatorius galima naudoti patalpose?

Paprastai jie įrengiami lauke, tačiau taikant tinkamas priešgaisrines priemones galima įrengti viduje.

4 klausimas: kodėl aukštai įtampai teikia pirmenybę alyvos panardinamieji transformatoriai?

Kadangi alyva užtikrina geresnę izoliaciją ir aušinimą, palyginti su oru, todėl užtikrina stabilų aukštos įtampos veikimą.

Apibendrinant galima pasakyti, kad alyvos transformatoriai išlieka gyvybiškai svarbiu pasaulinės energijos infrastruktūros komponentu dėl savo patikimumo, efektyvumo ir pritaikomumo. Nesvarbu, ar atnaujinate pastotę, vystote atsinaujinančios energijos projektą ar plečiate pramoninį objektą, bendradarbiaudami su patyrusiais gamintojais, pvz.,Lugao galiaužtikrina ilgalaikį veikimą ir atitikimą tarptautiniams standartams.

Jei ieškote aukštos kokybės alyvos transformatorių sprendimų, pritaikytų jūsų projekto poreikiams,susisiekite su mumisšiandien aptarsime specifikacijas, kainas ir techninę pagalbą.
