A Europatipo pastotėyra kompaktiškas, uždaras energijos paskirstymo sprendimas, plačiai naudojamas miestų, pramonės ir atsinaujinančios energijos projektus. Sukurta saugiai, patikimai ir erdviai turint omenyje efektyvumą, jame integruoti aukštos įtampos skirstomieji įrenginiai, transformatoriai ir žemos įtampos paskirstymo įrangą į vieną surenkamą įrenginį. Šiame išsamiame vadove mes tyrinėjame kas yra europinio tipo pastotė, kaip ji veikia, jos konstrukciniai komponentai, pranašumai, programas ir kaip pasirinkti tinkamą sprendimą jūsų projektui.
Turinys
- Kas yra Europos tipo pastotė?
- Kaip veikia europinio tipo pastotė?
- Pagrindiniai komponentai ir struktūra
- Pagrindinės Europos tipo pastotės savybės
- Privalumai, palyginti su tradicinėmis pastotėmis
- Įprastos programos ir naudojimo atvejai
- Europos tipo ir amerikietiško tipo pastotė
- Kaip išsirinkti tinkamą europinio tipo pastotę
- Montavimo ir priežiūros svarstymai
- Ateities tendencijos ir išmaniojo tinklo integracija
- Dažnai užduodami klausimai (DUK)
1. Kas yra europinio tipo pastotė?

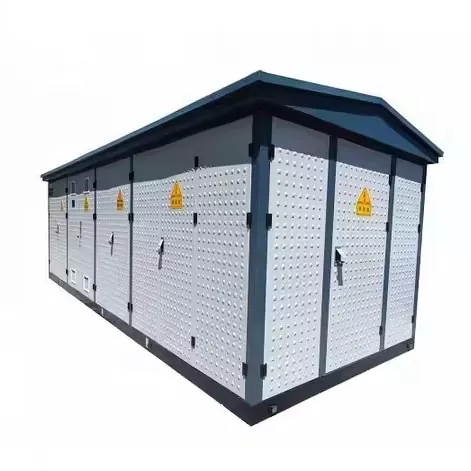

A Europos tipo pastotėyra visiškai uždara, surenkama pastotė suprojektuoti pagal Europos standartus (pvz., IEC standartus). Skirtingai nuo įprastų atvirų šio tipo pastotėse yra metalinis arba betoninis korpusas, kuriame yra visi svarbūs elementai elektriniai komponentai atskiruose skyriuose.
Paprastai Europos tipo pastotė integruoja:
- Aukštos įtampos žiedinis pagrindinis blokas (RMU)

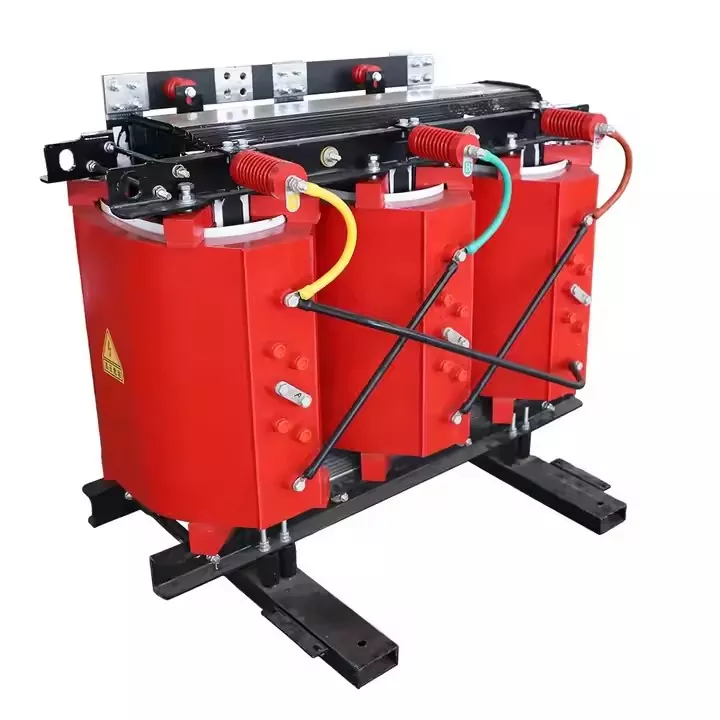

- Paskirstymo transformatorius (tepalinis arba sauso tipo)
- Žemos įtampos skirstomieji įrenginiai ir skirstomieji skydai
Dėl kompaktiško ir modulinio dizaino Europos tipo pastotė puikiai tinka įrenginiai, kuriuose erdvė, saugumas ir estetika yra svarbūs veiksniai, pavyzdžiui, miestų centrai, gyvenamieji rajonai ir pramonės parkai.
2. Kaip veikia europinio tipo pastotė?
Europos tipo pastotės veikimo principas pagrįstas efektyviu įtampos konvertavimu ir saugus energijos paskirstymas. Aukštos įtampos elektra (dažniausiai 10kV, 11kV, 20kV arba 35kV) yra paduodamas į pastotę per RMU.
RMU kontroliuoja, apsaugo ir izoliuoja įeinančią galią, kol ji pasiekia transformatorių. Tada transformatorius sumažina įtampą iki tinkamo žemos įtampos lygio, paprastai 400 V arba 690 V, kuris per žemos įtampos skirstomuosius įrenginius paskirstomas galutiniams vartotojams.
- Aukštos įtampos galia patenka į RMU skyrių
- Apsaugos ir perjungimo operacijos užtikrina saugumą
- Transformatorius konvertuoja aukštą įtampą į žemą
- Žemos įtampos skydelis paskirsto energiją apkrovoms
Kiekvienas skyrius yra fiziškai atskirtas, o tai žymiai sumažina gedimo riziką skleisti ir gerinti eksploatavimo saugą.
3. Pagrindiniai komponentai ir struktūra
Europos tipo pastotėje yra standartizuotas skyrių išdėstymas. Žemiau pateikiamas supaprastintas jo vidinės struktūros apžvalga:
| Skyrius | Pagrindinė įranga | Funkcija |
|---|---|---|
| Aukštos įtampos skyrius | Pagrindinis žiedo blokas (RMU) | Perjungimas, apsauga ir izoliacija |
| Transformatoriaus skyrius | Alyvos arba sauso tipo transformatorius | Įtampos sumažinimas |
| Žemos įtampos skyrius | LV skirstomieji įrenginiai | Energijos paskirstymas ir valdymas |
Šis modulinis dizainas leidžia lengvai pritaikyti savo poreikius ir užtikrina atitiktį tarptautiniams saugos ir veikimo standartus.
4. Pagrindinės europinio tipo pastotės savybės
- Visiškai uždara ir padalinta struktūra
- Aukštas eksploatavimo saugos lygis
- Kompaktiškas plotas vietos taupantiems įrengimams
- Stiprus atsparumas aplinkos sąlygoms
- Atitikimas IEC ir Europos standartams
Dėl šių savybių Europos tipo pastotė yra patikimas pasirinkimas ilgalaikei galiai platinimo projektai.
5. Privalumai, palyginti su tradicinėmis pastotėmis
Palyginti su įprastomis atviromis arba pusiau atviromis pastotėmis, Europos tipo pastotė siūlo reikšmingi pranašumai:
- Didesnė personalo sauga dėl uždaros konstrukcijos
- Sutrumpintas montavimo laikas ir civiliniai darbai
- Mažesni priežiūros reikalavimai
- Pagerinta vizualinė miesto teritorijų išvaizda
Šie pranašumai reiškia mažesnes gyvavimo ciklo sąnaudas ir didesnį veikimo patikimumą.
6. Įprastos programos ir naudojimo atvejai
Europos tipo pastotės plačiai naudojamos įvairiuose sektoriuose:
- Miesto elektros paskirstymo tinklai
- Pramonės įmonės ir gamyklos
- Atsinaujinančios energijos projektai, tokie kaip vėjo ir saulės energijos parkai
- Komerciniai kompleksai ir duomenų centrai
- Infrastruktūros projektai, įskaitant geležinkelius ir oro uostus
Išsamesnių gaminio specifikacijų rasite Europos tipo pastotėjeLugao.
7. Europos tipo ir amerikietiško tipo pastotės
| Aspektas | Europos tipo pastotė | Amerikos tipo pastotė |
|---|---|---|
| Struktūra | Suskirstytas į skyrius | Integruotas bako tipas |
| Saugos lygis | Labai aukštas | Vidutinis |
| Priežiūra | Lengvas ir lankstus | Sudėtingesnis |
| Taikymas | Miesto ir pramonės | Orientuotas į kaimą ir komunalines paslaugas |
8. Kaip išsirinkti tinkamą europinio tipo pastotę
Renkantis Europos tipo pastotę, atsižvelkite į šiuos veiksnius:
- Vardinės įtampos ir talpos reikalavimai
- Diegimo aplinka ir erdvės apribojimai
- Aušinimo būdas ir transformatoriaus tipas
- Atitikimas vietiniams standartams
- Tiekėjo patirtis ir techninė pagalba
Darbas su patyrusiu gamintoju kaip Lugao užtikrina pritaikytus sprendimus ir patikimas aptarnavimas po pardavimo.
9. Montavimo ir priežiūros svarstymai
Europos tipo pastotės skirtos lengvai montuoti ir mažai priežiūros. Dauguma vienetų yra išbandyti gamykloje ir pristatomi paruošti prijungimui vietoje, todėl žymiai sumažėja paleidimo laikas.
Įprastinė priežiūra paprastai apima vizualią apžiūrą, valymą ir periodišką elektros instaliaciją bandymai, siekiant užtikrinti ilgalaikį patikimumą.
10. Ateities tendencijos ir išmaniųjų tinklų integracija
Sparčiai plėtojant išmaniuosius tinklus, vis dažniau atsiranda Europos tipo pastočių įrengtos išmaniosios stebėjimo ir automatizavimo sistemos. Šios technologijos leidžia duomenų rinkimas realiuoju laiku, nuotolinis valdymas ir numatoma priežiūra.
Tobulėjant energetikos sistemoms, Europos tipo pastotė ir toliau vaidins pagrindinį vaidmenį kuriant atsparius ir efektyvius elektros tinklus.
Dažnai užduodami klausimai (DUK)
1 klausimas: ar europietiško tipo pastotė tinka montuoti lauke?
Taip, jis skirtas naudoti tiek viduje, tiek lauke su tvirtais korpusais apsaugoti nuo atšiaurių aplinkos sąlygų.
2 klausimas: kokių standartų laikosi Europos tipo pastotė?
Paprastai jis atitinka IEC standartus ir atitinkamus Europos reglamentus.
3 klausimas: ar galima pritaikyti Europos tipo pastotę?
absoliučiai. Tokie gamintojai kaip „Lugao“ siūlo lanksčias konfigūracijas pagal projektą reikalavimus.
Išvada
Norint sukurti, svarbu suprasti, kas yra Europos tipo pastotė ir kaip ji veikia pagrįstus sprendimus šiuolaikiniuose elektros skirstymo projektuose. Jo kompaktiškas dizainas, didelis saugumas lygis ir pritaikomumas daro jį idealiu sprendimu šiandienos reikliam energetikos kraštovaizdžiui.
Jei planuojate elektros paskirstymo projektą arba ieškote patikimo europietiško tipo Pastotės tiekėjas Lugao yra pasirengęs padėti jums profesionaliais sprendimais. Nedvejodamisusisiekite su mumisšiandien aptarti savo projekto reikalavimus ir gauti ekspertą gaires, pritaikytas jūsų poreikiams.
