Skirstomieji įrenginiai yra kiekvienos šiuolaikinės elektros energijos sistemos pagrindas. Nuo elektrinės generatorių gnybtų iki paskutinio skirstomojo skydo komerciniame pastate skirstomieji įrenginiai atlieka esmines perjungimo, apsaugos, izoliavimo ir stebėjimo funkcijas, užtikrinančias saugią ir patikimą elektros tekėjimą. Be jos nebūtų įmanomas nei kontroliuojamas elektros tinklų eksploatavimas, nei saugus gedimų valdymas.
Augant pasauliniam elektros poreikiui, sudėtingėjant elektros tinklams, spartėjant atsinaujinančių energijos šaltinių integracijai, skirstomiesiems įrenginiams keliami reikalavimai sparčiai kinta. Aukštesni trumpojo jungimo atsparumo reitingai, pažangesnis apsaugos koordinavimas, skaitmeninio stebėjimo integravimas ir griežtesni aplinkosauginio veiksmingumo standartai keičia specifikacijas, kurių reikalauja komunalinės paslaugos, pramonės operatoriai ir infrastruktūros kūrėjai visame pasaulyje.
Šioje baltojoje knygoje pateikiamas išsamus skirstomųjų įrenginių technologijos tyrimas įvairiose įtampos klasėse – nuo žemos įtampos skirstomųjų skirstomųjų įrenginių iki vidutinės įtampos žiedinių pagrindinių blokų ir aukštos įtampos metalu uždarytų skirstomųjų įrenginių. Ji apima inžinerinius principus, kuriais grindžiama kiekviena produktų kategorija, pagrindinius veikimo parametrus ir standartus, kurie reglamentuoja specifikaciją, pagrindines taikymo sritis ir struktūrizuotą viešųjų pirkimų metodiką, pagal kurią priimami sprendimai dėl technologijos pasirinkimo.
„Lugao Power Co., Ltd.“ yra pirmaujantis Kinijos skirstomųjų įrenginių įtampos diapazono gamintojas, siūlantis produktus, sertifikuotus pagal IEC, ANSI ir IEEE standartus, su OEM galimybėmis, stipriu individualiu inžineriniu palaikymu ir plačia pasaulinio eksporto patirtimi. Šiame dokumente taip pat pristatomas „Lugao Power“ produktų portfelis, gamybos galimybės ir konkurencinga padėtis, kaip patikimas pasaulinių skirstomųjų įrenginių projektų tiekimo partneris.
Pasaulinis instaliuotas elektros gamybos pajėgumas 2024 m. viršijo 9 000 GW ir toliau auga maždaug 3 % kasmet. Kiekvienas tos galios vatas, nesvarbu, ar jis pagamintas iš anglies, dujų, branduolinės energijos, vandens, saulės ar vėjo, turi kelis kartus pereiti per skirstomųjų įrenginių sistemas kelyje nuo generatoriaus iki vartotojo. Patikimas ir saugus šios skirstomųjų įrenginių infrastruktūros veikimas nėra tik inžinerinis sumetimas; tai būtina šiuolaikinės visuomenės funkcionavimo sąlyga.
Prieiga prie elektros energijos, tinklo patikimumas ir infrastruktūros plėtros greitis yra esminiai ekonominio konkurencingumo veiksniai. Elektros tiekimo nutraukimas dėl skirstomųjų įrenginių gedimų pramonės ekonomikai kasmet kainuoja milijardus dolerių dėl prarastos gamybos ir sugadintos įrangos. Ir atvirkščiai, gerai suprojektuotos, tinkamai prižiūrimos skirstomųjų įrenginių sistemos įgalina didelio prieinamumo tinklus, kuriais grindžiama viskas nuo ligoninių veiklos iki puslaidininkių gamybos iki duomenų centro paslaugų.
2023 m. pasaulinė skirstomųjų įrenginių rinka buvo įvertinta maždaug 127 mlrd. Pagrindiniai augimo veiksniai yra šie:
| Regionas | 2023 m. (B USD) | 2030F (B USD) | CAGR | Pagrindinis vairuotojas |
| Azijos ir Ramiojo vandenyno | 52,4 USD | 87,6 USD | 7,6 % | Industrializacija |
| Europa | 28,1 USD | 44,8 USD | 6,9 % | Tinklo atnaujinimas, SF₆ laipsniškas atsisakymas |
| Šiaurės Amerika | 24,6 USD | 39,4 USD | 7,0 % | Senėjimas infraraudonųjų spindulių, RE statyba |
| Artimieji Rytai ir Afrika | 12,3 USD | 22,1 USD | 8,7 % | Elektrifikacija |
| Lotynų Amerika | 9,6 USD | 15,7 USD | 7,2 % | Tinklo išplėtimas |
1 lentelė. Pasaulinė skirstomųjų įrenginių rinka pagal regioną, 2023–2030 m. (orientacinis)
Terminas "skirstomieji įrenginiai" bendrai reiškia elektros atjungimo jungiklių, saugiklių, grandinės pertraukiklių ir susijusios valdymo, apsaugos, matavimo ir stebėjimo įrangos derinį, surinktą kaip suderintą integruotą sistemą. Skirstomieji įrenginiai valdo, apsaugo ir izoliuoja elektros įrenginius energijos sistemose. Tai yra elektros tinklo ir jo aptarnaujamų apkrovų sąsaja, taip pat apsaugos ir valdymo schemų vykdymo mechanizmas, palaikantis tinklą.
Skirstomieji įrenginiai gali būti fizinio masto – nuo vienos žemos įtampos skirstomojo skydo, užimančio kelis šimtus milimetrų sienos erdvės, iki dujomis izoliuotos aukštos įtampos pastotės, apimančios tūkstančius kvadratinių metrų. Nepaisant tokio masto diapazono, visi skirstomieji įrenginiai atlieka tas pačias pagrindines funkcijas.
| Funkcija | Aprašymas ir svarba |
| Perjungimas | Elektros grandinių sudarymas ir nutraukimas normaliomis eksploatavimo sąlygomis. Įgalina planuojamą tinklo perkonfigūravimą, apkrovos perkėlimą ir įrangos izoliavimą techninei priežiūrai. |
| Apsauga | Nenormalių sąlygų (viršsrovių, trumpųjų jungimų, įžeminimo gedimų, įtampos svyravimų) aptikimas ir greito grandinės pertraukimo inicijavimas, siekiant apriboti įrangos pažeidimus ir išvengti pakopinių gedimų. |
| Isolation | Sukurti patikrintą, matomą, saugų elektros pertrauką grandinėje, kad darbuotojai galėtų dirbti su atjungta įranga, nerizikuodami netyčia pakartotinai įjungti. |
| Matavimas ir matavimas | Įtampos, srovės, galios, energijos, galios koeficiento ir harmonikų matavimas atsiskaitymui, stebėjimui, apkrovos valdymui ir energijos kokybės įvertinimui. |
| Stebėjimas ir kontrolė | Vietinio ir nuotolinio grandinės būsenos, aliarmo sąlygų ir įrangos būklės matomumo užtikrinimas; leidžiantys nuotoliniu būdu perjungti per SCADA arba pastočių automatizavimo sistemas. |
2 lentelė. Penkios pagrindinės skirstomųjų įrenginių funkcijos
Svarbiausia ir techniškai sudėtingiausia skirstomųjų įrenginių funkcija yra gedimo srovės pertraukimas. Kai elektros sistemoje įvyksta trumpasis jungimas, gedimų srovės per milisekundes gali pasiekti 10–50 kartų didesnę už įprastą darbo srovę. Jei šios gedimų srovės nebus greitai nutraukiamos, kabeliai, transformatoriai ir kita įranga bus katastrofiškai pažeisti šiluminiais ir mechaniniais pažeidimais.
Grandinės pertraukiklis – pirminis pertraukimo įtaisas skirstomųjų įrenginių agregate – turi greitai atlikti tris veiksmus: aptikti gedimą (per susijusias apsaugines reles), atskirti elektros kontaktus ir užgesinti tarp skiriamųjų kontaktų susidarantį lanką. Lanko gesinimo mechanizmas yra pagrindinis skirtumas tarp skirtingų grandinės pertraukiklių technologijų ir yra išsamiai aptartas 7 skyriuje.
Pagrindinis skirstomųjų įrenginių klasifikavimas yra pagal įtampos lygį, kuriuo jie veikia. Įtampos lygis nustato reikiamus izoliacijos tarpus, lanko energijos lygius, įrangos matmenis ir taikomus standartus. Pramonės standartinė įtampos klasifikacija yra tokia:
| Įtampos klasė | Įtampos diapazonas | Tipinės programos | Pirminiai standartai |
| Žema įtampa (LV) | Iki 1000 V kintamosios srovės | Pastatų paskirstymas, variklių valdymas, pramoninės plokštės | IEC 61439, IEC 60947, UL 508A |
| Vidutinė įtampa (MV) | 1 kV – 52 kV | Pirminis paskirstymas, pramonės tiekimas, NT projektai | IEC 62271-100 / -200 / -202 |
| Aukšta įtampa (HV) | 52 kV – 800 kV | Perdavimo pastotės, tinklų jungtys | IEC 62271-100 / -203, IEEE C37 |
| Itin aukšta įtampa (UHV) | Virš 800 kV | Ilgo nuotolio HVDC/HVAC perdavimo stuburas | IEC 62271 (specialus) |
3 lentelė. Skirstomųjų įrenginių klasifikacija pagal įtampos lygį
Pastaba:„Vidutinės įtampos“ ir „aukštos įtampos“ apibrėžimai skiriasi standartų institucijose ir regioninėse konvencijose. Pagal IEC terminologiją HV apima visas įtampas, viršijančias 1 kV, dar labiau skiriant „aukštą įtampą“ (1–52 kV, specialistų kartais vadinamą MV) ir „ypač aukštą įtampą“ (EHV), viršijančią 52 kV. Šioje baltojoje knygoje taikomas praktikuojančio asmens susitarimas: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
Be įtampos lygio, skirstomieji įrenginiai taip pat klasifikuojami pagal keletą kitų svarbių matmenų:
| Matmenys | Kategorijos |
| Izoliacinės terpės | Oro izoliacija (AIS), Dujų izoliacija SF₆ (GIS), Vakuuminis, Alyva (senas), Kietas dielektrikas |
| Korpuso tipas | Metalinis, dengtas metalu, kabinos tipo, atviras (lauke) |
| Pertraukianti terpė | Oro pūtimas, alyva, vakuumas, SF₆, CO₂ / švarus oras (išeinantis) |
| Viduje / lauke | Vidiniai skirstomieji įrenginiai (kontroliuojama aplinka); Lauko skirstomieji įrenginiai (atspari oro sąlygoms) |
| Fiksuotas / Išimamas | Stacionariai montuojami grandinės pertraukikliai (mažesnė kaina, mažesnis lankstumas) palyginti su ištraukiamais / ištraukiamais jungikliais (paprastesnė priežiūra, karštas keitimas) |
4 lentelė. Papildomi skirstomųjų įrenginių klasifikavimo matmenys
Žemos įtampos skirstomieji įrenginiai veikia esant sistemos įtampai iki 1000 V kintamosios srovės (arba 1500 V nuolatinės srovės), apimančios galutinį energijos paskirstymo galutiniams vartotojams etapą. Žemosios srovės skirstomieji įrenginiai yra daugiausiai pagal vienetų skaičių bet kurioje skirstomųjų įrenginių kategorijoje – visame pasaulyje gyvenamuosiuose, komerciniuose ir pramoniniuose pastatuose, duomenų centruose, ligoninėse ir gamybos įrenginiuose sumontuota milijardai įrenginių. Nepaisant žemesnio įtampos lygio, LV skirstomieji įrenginiai nėra paprasti; Šiuolaikinės LV sistemos turi valdyti dideles gedimų sroves, sudėtingas harmonines aplinkas, didelį prijungtų apkrovų tankį ir vis sudėtingesnius energijos kokybės ir energijos valdymo reikalavimus.
Žemos įtampos perjungimo ir valdymo įrenginių mazgas (LVSCA), apibrėžtas IEC 61439, paprastai apima šiuos funkcinius komponentus:

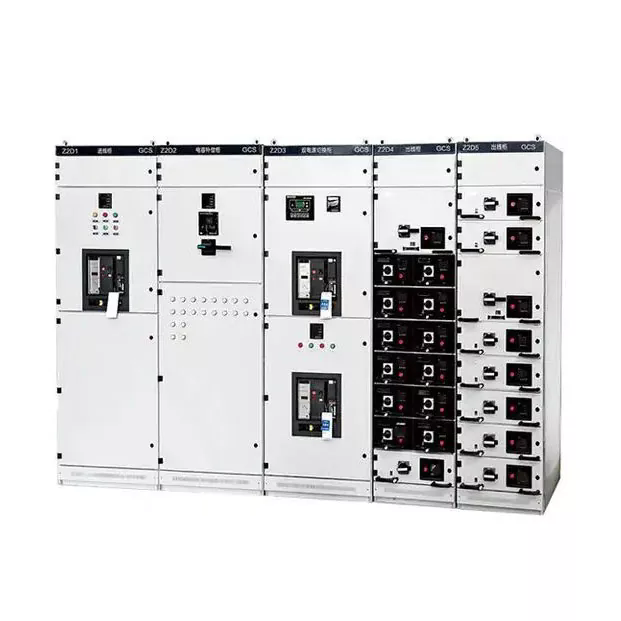

1 pav. Žemos įtampos pagrindinio paskirstymo skirstomieji įrenginiai
Pagal jų konstrukciją ir funkcines charakteristikas IEC 61439 apibrėžia kelis žemos įtampos perjungimo ir valdymo įrenginių mazgų tipus (LVSCA):
| Parametras | Aprašymas ir tipinės vertės |
| Nominali įtampa (Ue) | Agregato darbinė įtampa. Įprastos vertės: 230/400 V, 400/690 V, 1 000 V. |
| Nominali srovė (in) | Didžiausia nuolatinė srovė, kurią agregatas gali nešioti neviršydamas temperatūros ribų. Diapazonas: nuo 63 A iki 6 300 A. |
| Atsparumas trumpam jungimui (Icw) | Didžiausia ir trumpalaikė atsparumo srovei. Tipinės reikšmės: 25 kA, 50 kA, 80 kA (1 s arba 3 s). |
| Pertraukimo pajėgumas (Icu / Ics) | Galutinė (Icu) ir aptarnavimo (Ics) grandinės pertraukiklių trumpojo jungimo galia. Turi viršyti didžiausią numatomą gedimo srovę įrengimo vietoje. |
| Apsaugos laipsnis (IP) | IP3X minimalus patalpų pramonei; IP54 arba IP65 lauke arba atšiaurioje aplinkoje pagal IEC 60529. |
| Vidinio atskyrimo forma | IEC 61439 1–4b formos apibrėžia funkcinių mazgų ir šynų atskyrimą. Aukštesnės formos pagerina saugumą ir apsaugo nuo gedimų. |
5 lentelė. Pagrindinio LV skirstomojo įrenginio techniniai parametrai
Vidutinės įtampos skirstomieji įrenginiai veikia nuo 1 kV iki 52 kV ir yra pagrindinis elektros skirstomųjų tinklų perjungimo ir apsaugos lygis. Jis randamas tūrinių perdavimo pastočių antriniuose gnybtuose, pirminio skirstymo pastotėse, dideliuose pramonės objektuose, atsinaujinančios energijos jėgainių prijungimo taške ir dėžės tipo transformatorinėse. MV skirstomieji įrenginiai nustato skirstomojo tinklo gedimų šalinimo greitį, apsaugos selektyvumą ir veikimo lankstumą.
MV segmente vyksta reikšmingiausia technologijų transformacija iš bet kurios skirstomųjų įrenginių kategorijos, kurią skatina laipsniškas SF₆ dujų atsisakymas, skaitmeninės apsaugos ir stebėjimo integravimas bei išmaniųjų tinklų architektūros reikalavimai.
| Konstrukcijos tipas | Charakteristikos ir taikymas |

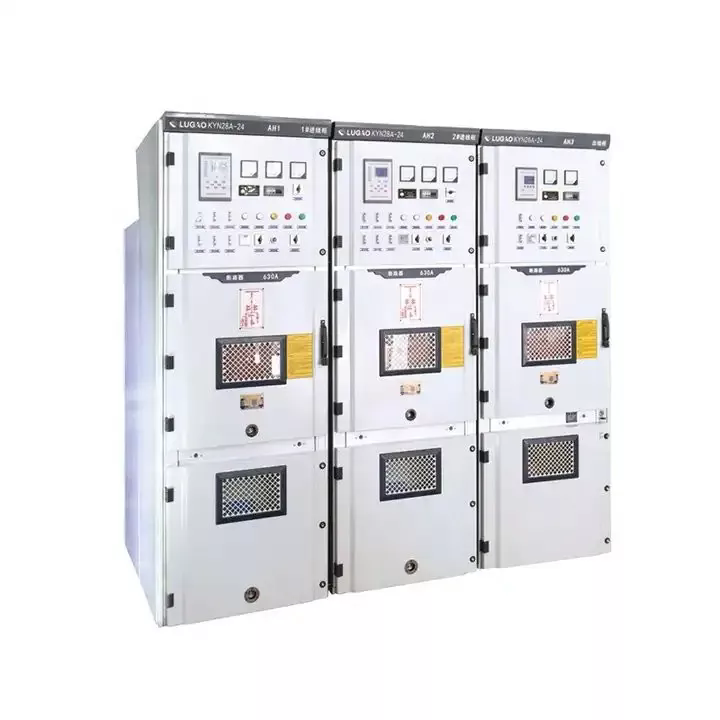

| Metalu uždarytas skirstomasis įrenginys | Visos įtampą turinčios dalys yra įžemintame metaliniame korpuse, su atskirais skyriais šynoms, perjungimo įtaisams ir kabelių jungtims. Standartas šiuolaikiniams patalpų MV instaliacijoms (IEC 62271-200). |
| Metalu dengtas skirstytuvas | Subkategorija su visiškai metalinėmis užtvaromis tarp visų įtampą turinčių dalių ir skyrių. Aukščiausias vidinių gedimų apsaugos lygis (IEC 62271-200 LSC2B). |
| Kabinos tipo skirstomieji įrenginiai | Lankui neatsparios kabinos plokštės, surinktos į eiles. Ekonomiškesnis, bet mažesnis lanko gedimo efektyvumas. |
| Dujomis izoliuoti skirstomieji įrenginiai (GIS) | Visos įtampą turinčios dalys yra uždarytose sandariuose SF₆ užpildytuose arba alternatyvių dujų gaubtuose. Labai kompaktiškas, tinka mažai erdvės įrengimams. |
| Oru izoliuoti skirstomieji įrenginiai (AIS) | Naudoja oro izoliaciją metaliniuose korpusuose arba atvirose konstrukcijose. Didesnis plotas, bet paprastesnis ir ekonomiškesnis. |
Žiedinis pagrindinis blokas (RMU) yra kompaktiškas, gamykloje uždarytas MV skirstomasis įrenginys, skirtas žiediniams paskirstymo tinklams – standartinei miesto ir priemiesčio MV kabelių sistemų topologijai. RMU paprastai suteikia dvi žiedinio tiekimo jungiklio padėtis ir vieną ar daugiau transformatoriaus tiekimo padėčių su apsaugos įtaisais.

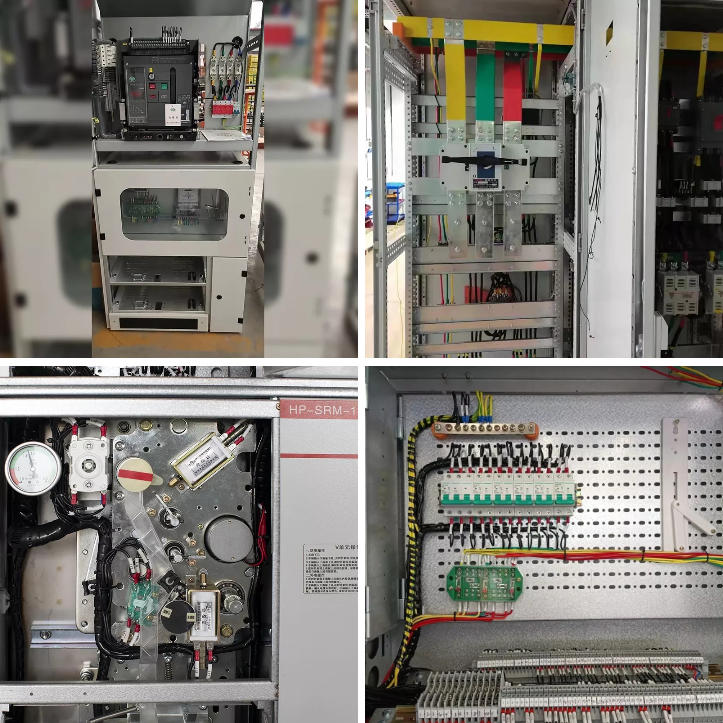

2 pav. Žiedinis pagrindinis blokas (RMU): kompaktiškas MV skirstomiesiems tinklams skirtas skirstomasis įrenginys
RMU yra dviejų pirminės izoliacijos variantų:
| Technologijos | Veikimo principas | Pagrindiniai privalumai | Apribojimai |
| Vakuuminis CB | Lankas užgesintas didelio vakuumo pertraukiklio buteliuke | Ilgas tarnavimo laikas (>10 000 operacijų), be dujų, kompaktiškas, mažai priežiūros reikalaujantis | Apribota iki ≤52 kV |
| SF₆ CB | Dujų srautas užgesina lanką slėgio kameroje | Didelė pertraukimo galia, puiki izoliacija, kompaktiška | Didelis GWP (~23 500), aplinkosaugos problemos, reikalingas dujų monitoringas |
| Air-Blast CB | Aukšto slėgio oras gesina lanką | Nėra pavojingų dujų, tinka naudoti lauke | Didelis dydis, daug priežiūros, beveik pasenęs |
6 lentelė. MV grandinės pertraukiklių technologijos palyginimas
| Parametras | Tipiškas diapazonas / reikšmės |
| Nominali įtampa | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Nominalioji srovė | 630 A, 1 250 A, 1 600 A, 2 000 A, 2 500 A, 3 150 A, 4 000 A |
| Trumpojo jungimo pertraukimo srovė | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Trumpalaikis atsparumas | Paprastai 1 s arba 3 s esant vardinei trumpojo jungimo srovei |
| Atsparumas žaibo impulsams (LIWV) | 60 kV (7,2 kV klasė) iki 250 kV (52 kV klasė), pagal IEC 62271-1 |
| Veikimo mechanizmas | Spyruoklinis variklis (standartinis); rankinės arba solenoidinės parinktys |
| Taikomas standartas | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
7 lentelė. MV skirstomųjų įrenginių techninės specifikacijos
Aukštos įtampos skirstomieji įrenginiai veikia esant aukštesnei nei 52 kV sistemos įtampai, o įprastai naudojama 72,5 kV, 145 kV, 245 kV, 420 kV ir 550 kV įtampa. Ši įranga sudaro svarbią masinio perdavimo tinklo perjungimo ir apsaugos infrastruktūrą – aukščiausios energijos sistemos pakopą, atsakingą už didelių elektros energijos kiekių transportavimą dideliais atstumais tarp gamybos centrų ir regioninių apkrovos centrų.
Aukštos įtampos skirstomųjų įrenginių gedimo pasekmės yra sunkios: vienas sugedęs grandinės pertraukiklis pagrindinėje 220 kV perdavimo pastotėje gali atjungti šimtus megavatų generavimo ar apkrovos. Įrangos žala dėl gedimų srovių esant aukšto įtampos lygiui gali būti katastrofiška ir brangi. Šis kontekstas paaiškina itin didelius našumo ir griežtus testavimo reikalavimus, kuriuos turi atitikti HV skirstomieji įrenginiai.
AIS technologijoje aukšto įtampos skirstomųjų įrenginių komponentai - automatiniai jungikliai, skyrikliai, įžeminimo jungikliai, prietaisų transformatoriai - montuojami atvirose konstrukcijose, kuriose oras izoliuoja tarp įtampingųjų dalių ir žemės. AIS pastotės buvo perdavimo lygio perjungimo standartas dešimtmečius ir išlieka paplitusios visame pasaulyje dėl paprastumo, mažesnės kainos ir lengvos priežiūros bei tikrinimo.
AIS pastotėms reikalingas didelis žemės plotas, kad būtų išlaikytas saugus atstumas. Įprastai 220 kV AIS pastotei gali prireikti 1–3 hektarų, o tarp fazių ir žemės būtų kelių metrų atstumas.
Taikant GIS technologiją, visi įtampingieji komponentai yra sandariuose, SF₆ dujomis užpildytuose cilindriniuose aliuminio korpusuose. Dėl puikių SF₆ dielektrinių savybių galima drastiškai sumažinti atstumą tarp fazių ir fazių, todėl pastotės plotas sumažėja iki 10–15 % lygiaverčio AIS ploto.
GIS pirmenybė teikiama ribotos erdvės aplinkoje, pvz., miesto požeminėse pastotėse, atviroje jūroje esančiose platformose, aikštelėse dideliame aukštyje ir labai užterštose pramonės zonose.
3 pav. Aukštos įtampos dujomis izoliuotų skirstomųjų įrenginių (GIS) perdavimo pastotė
Hibridinis skirstomasis įrenginys sujungia kelias pagrindines funkcijas (grandinės pertraukiklį, skyriklį, įžeminimo jungiklį, srovės transformatorių) viename kompaktiškame SF₆ užpildytame modulyje. Tai leidžia sumažinti tarpą tarp AIS ir GIS už kainą. HGIS vis dažniau naudojamas apleistų teritorijų plėtrai ir pajėgumų didinimui, kur visa GIS yra brangi.
SF₆ puffer tipo arba savaiminio sprogimo grandinės pertraukiklis yra dominuojanti HV technologija. Patobulinta kontaktų geometrija ir lanko valdymas sumažina veikimo energiją, todėl vietoj didelių hidraulinių/pneumatinių pavarų gali būti naudojami patikimi spyruokliniai mechanizmai. Laipsniškos SF₆ alternatyvos HV (CO₂/O2 mišiniai, vakuuminiai pertraukikliai) vis dar tiriami, o komercinis diegimas bus ribotas nuo 2026 m.
| Parametras | Lugao HV skirstomojo įrenginio specifikacija |
| Įtampos diapazonas | 3 600 V – 40 500 V (atitinka IEC 62271-1 įtampos klasės apibrėžimus) |
| Nominalioji srovė | Iki 4000 A |
| Atsparumas trumpam jungimui | Iki 50 kA (1 s trumpalaikis atsparumas) |
| Korpuso tipas | Visiškai izoliuota metalinė spinta; vidaus ir lauko konfigūracijos |
| Izoliacinės terpės | Oro izoliuotas (AIS) / Solid-insulated; Galimos SF₆ konfigūracijos |
| Standartų laikymasis | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 serija |
| Sertifikatai | CE, ISO, CCC; Trečiosios šalies tipo patikrintas |
8 lentelė. „Lugao Power HV“ skirstomųjų įrenginių techninės specifikacijos
Kai grandinės pertraukiklio kontaktai atsiskiria esant apkrovai arba gedimo srovei, elektros energija palaiko plazmos lanką tarp kontaktų. Temperatūra siekia 5 000–20 000 K, iki užgesimo perduodama visa gedimo srovė. Pertraukiklio lanko gesinimo galimybė – greitis nutraukti esant nuliui natūralios srovės – nustato didžiausią pertraukiamąją gedimo srovę (pertraukimo pajėgumą) ir energijos pralaidumą.
Pertraukiamosios terpės, kontaktų geometrija ir veikimo mechanizmo konstrukcija apibrėžia pertraukiklio veikimo ir priežiūros reikalavimus.
| Vidutinis | Įtampos diapazonas | Breaking Performance | Poveikis aplinkai | Priežiūra | Tendencija |
| Vakuuminis | LV – 52 kV | Puikiai | Nėra | Labai žemas | Augantis |
| SF₆ dujos | MV – HV | Puikiai | GWP 23 500 ⚠ | Žemas (užsandarintas) | Reguliuojama ↓ |
| Oras (ACB) | LV | Gerai | Nėra | Vidutinis | Stabilus |
| Aliejus (birus) | MV (palikimas) | Gerai | Gaisro pavojus | Aukštas | Palikimas ↓ |
| CO₂ mišinys | MV–HV (dev.) | Atsiranda | GWP ~1 | TBD | MTEP etapas |
9 lentelė. Lanko gesinimo terpės palyginimas pagal skirstomųjų įrenginių kategorijas
ES F-dujų reglamentu (ES 2024/573) nuo 2030 m. laipsniškai panaikinamas SF₆ naujiems VĮ įrenginiams. Kiti regionai taiko panašias taisykles. Pramonės atsakymai apima:
⚠ PASTABA APIE PIRKIMĄ
Projektams, kurių eksploatavimo laikas yra 20–30 metų, nurodant technologiją be SF₆ išvengiama ankstyvų pakeitimo išlaidų. „Lugao Power“ vakuuminis ir kietos izoliacijos MV skirstomieji įrenginiai yra suderinamos ir ateities alternatyvos. Pasinaudokite Lugao inžinerija, kad gautumėte optimalius sprendimus be SF₆.
| Parametras | Apibrėžimas ir svarba |
| Nominali įtampa (Ur) | Aukščiausia sistemos įtampa, kuria skirstomieji įrenginiai gali veikti nuolat. Montuojant turi viršyti maksimalią darbinę įtampą. |
| Nominali trumpojo jungimo pertraukimo srovė (ISc) | Didžiausia gedimo srovė, kurią pertraukiklis gali patikimai nutraukti. Turi viršyti numatomą sistemos gedimo srovę. |
| Vardinis trumpalaikis atsparumas (Icw) | Didžiausia srovė skirstomieji įrenginiai gali veikti nustatytą laiką (1 s arba 3 s) nepažeisdami konstrukcijos. |
| Nominalioji srovė (Ir) | Maksimali nuolatinė apkrovos srovė šiluminėse ribose su apkrovos augimo riba. |
| Izoliacijos lygiai (LIWV / SIWV) | Atspari žaibo impulsams ir perjungimo impulsų atsparumo įtampai. Turi derinti su apsauga nuo viršįtampių. |
| Vidaus lanko klasifikacija (IAC) | IEC 62271-200 kategorijos (A, B, AB) apibrėžia saugų vidinių lanko gedimų izoliavimą. |
| Paslaugos tęstinumo praradimas (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B kategorijos apibrėžia, ar atliekant techninę priežiūrą gretimose vietose lieka įtampa. |
10 lentelė. Svarbių skirstomųjų įrenginių techniniai parametrai
| Standartinis | Kūnas | Taikymo sritis |
| IEC 62271-1 | IEC | Bendros HV skirstomųjų ir valdymo įrenginių specifikacijos – visos įtampos klasės. |
| IEC 62271-100 | IEC | Kintamosios srovės grandinės pertraukikliai – pirminis MV/HV CB standartas. |
| IEC 62271-200 | IEC | 1 kV–52 kV kintamosios srovės metalo uždarymo skirstomieji įrenginiai — MV mazgai. |
| IEC 62271-203 | IEC | Dujomis izoliuoti metaliniai skirstomieji įrenginiai (GIS), skirti >52 kV – perdavimo GIS. |
| IEC 61439-1 / -2 | IEC | LV skirstomųjų įrenginių mazgai – konstrukcijos patikra ir įprastinis bandymas. |
| ANSI/IEEE C37 serija | IEEE | Apima kintamosios srovės ŠV grandinės pertraukiklius (C37.04/06/09), MV skirstomuosius įrenginius (C37.20), bandymus. |
| GB/T 3906 | SAC | Kinijos standartas 3,6–40,5 kV metalu uždaromoms skirstomiesiems įrenginiams. Atitinka IEC 62271-200. |
| IEC 60947 serija | IEC | LŽ skirstomieji ir valdymo įrenginiai — pertraukiklių, skyriklių, kontaktorių įrenginių standartai. |
11 lentelė. Pagrindiniai tarptautiniai skirstomųjų įrenginių standartai
| Žingsnis | Veikla | Pagrindiniai klausimai ir rezultatai |
| 1 | Sistemos analizė | Atlikti / peržiūrėti trumpojo jungimo analizę. Kiekvienoje vietoje nustatykite didžiausią numatomą gedimo srovę. |
| 2 | Apkrovos ir įtampos apibrėžimas | Apibrėžkite vardinę normalią srovę, sistemos įtampą, įtampos reguliavimą, OLTC reikalavimus, jei taikoma. |
| 3 | Technologijos pasirinkimas | Pasirinkite įtampos klasę (LV/MV/HV), pertraukiamąją terpę (vakuumas/SF₆/oras), gaubto tipą (AIS/GIS/metalinė), patalpų/lauko konfigūraciją. |
| 4 | Standartų apibrėžimas | Nurodykite taikomus standartus, nurodykite reikalingus sertifikatus (IEC, ANSI, CE, CCC, DNV ir kt.) RFQ. |
| 5 | Apsaugos koordinavimas | Apibrėžkite relės funkcijas, laiko ir srovės koordinavimą, ryšio protokolą (IEC 61850, Modbus, DNP3), IAC/LSC reikalavimus. |
| 6 | Svetainės sąlygos | Apibrėžkite temperatūrą, aukštį virš jūros lygio, drėgmę, taršą, seisminę zoną, patalpų / lauko įrengimą. Nustatykite sumažinimo ir gaubto specifikacijas. |
| 7 | RFQ ir įvertinimas | Išduoti techninę specifikaciją. Įvertinkite pasiūlymus: atitiktis, tipo bandymai, pristatymas, palaikymas, TCO. |
12 lentelė. Septynių pakopų skirstomųjų įrenginių specifikacija ir pirkimo procesas
| Pasirinkite vakuuminį / vientisai izoliuotą MV skirstomąjį įrenginį, kai… | Pasirinkite SF₆ GIS, kai… |
| SF₆ draudžiamas arba reguliuojamas; atsparus ateičiai, mažai pavojingas aplinkai; MV ≤ 40,5 kV; maža priežiūra; pirmenybė patalpoms | Svetainės plotas labai apribotas; įtampa >40,5 kV; labai užteršta lauko aplinka; pailgintas priežiūros intervalas; hermetiškai uždarytas veikimas |
13 lentelė. Technologijos pasirinkimo vadovas: vakuumas/SI vs SF₆ GIS
💡 PAGRINDINĖ ĮŽVALGA
TCO analizė: per 20 metų eksploatavimo laiką SF₆ MV skirstomųjų įrenginių bendros priežiūros ir eksploatavimo pabaigos išlaidos viršija vakuumo / kietos izoliacijos alternatyvas 15–25 % (įskaitant SF₆ regeneraciją). Primygtinai rekomenduojama tai įvertinti kiekybiškai prieš įsipareigojant.
Lugao Power Co., Ltd.yra pirmaujanti Kinijoje įsikūrusi specializuota elektros skirstomųjų įrenginių, galios transformatorių ir dėžės tipo transformatorių pastočių gamintoja. Didžiausią dėmesį skirdama energijos paskirstymo įrangai, „Lugao“ sukūrė gilią inžinerinę patirtį visame įtampos diapazone – nuo žemos įtampos skirstomųjų įrenginių iki aukštos įtampos metalo uždarų spintų – aptarnaujanti komunalines paslaugas, EPC rangovus, pramonės operatorius ir atsinaujinančios energijos projektų kūrėjus visose pasaulio rinkose.
Tiesioginis tiekimas iš gamyklos kartu su stipriomis OĮG galimybėmis, kelių standartų atitikimu ir labai greitai reaguojančia techninio palaikymo komanda daro „Lugao“ pirmenybę tiekimo partneriu tarptautiniams projektams, kuriems reikalinga kokybė, atitiktis ir konkurencingos kainos.

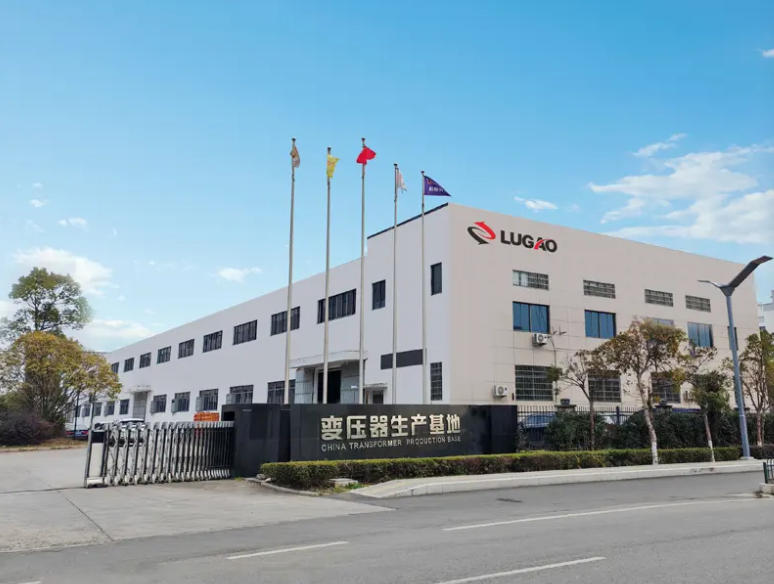

4 pav. „Lugao Power Co., Ltd.“ gamybos įmonė
| Produktas | Įtampos / srovės diapazonas | Standartai | Sertifikatai |
| LV pagrindinė skirstomoji valdyba (MDB) | Iki 1000 V / iki 6300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| LV variklio valdymo centras (MCC) | Iki 1000 V / iki 4000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| MV metalu uždarytas skirstomasis įrenginys | 3,6 kV – 40,5 kV / iki 4000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, tipo patikrintas |
| Pagrindinis žiedo blokas (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, tipo patikrintas |
| Visiškai izoliuota metalinė spinta | 12 kV – 40,5 kV / iki 4000 A | IEC 62271-200 | CE, ISO, tipo patikrintas |
| HV skirstomieji įrenginiai | 3 600 V – 40 500 V / iki 4 000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, tipo patikrintas |
| Individualizuotas / OEM perjungiklis | Pagal kliento specifikaciją | IEC / ANSI / GB / BS (vienam projektui) | Pagal projekto reikalavimus |
14 lentelė. „Lugao“ galios skirstytuvo gaminių rinkinys
„Lugao Power“ gamybos ir inžinerijos operacijos yra sertifikuotos pagal ISO 9001, o kokybės valdymo sistema (QMS) apima visus produkto realizavimo etapus – nuo gaunamų medžiagų patikrinimo iki gamybos proceso kontrolės, gatavo produkto testavimo ir pagalbos po pristatymo. KVS apima kontroliuojamas projekto peržiūros, tiekėjo kvalifikacijos, kalibruotos bandymo įrangos valdymo, neatitikties apdorojimo ir taisomųjų veiksmų procedūras.
Tipo bandymas, atliekamas akredituotose trečiųjų šalių aukštos įtampos bandymų laboratorijose su prototipų įrenginiais, patikrina, ar konstrukcija atitinka visus nurodytus eksploatacinius reikalavimus. Standartinės „Lugao“ produktų linijos yra patikrintos pagal taikomus IEC ir GB standartus. Pripažintų laboratorijų (įskaitant KEMA, TÜV Rheinland, SGS, CPRI ir CEPRI) tipo bandymų ataskaitas galima peržiūrėti kaip išankstinės kvalifikacijos dokumentų paketo dalį.
MV skirstomųjų įrenginių (IEC 62271-200) tipo bandymai apima:
| Įprastas testas | Standartiniai / Priėmimo kriterijai |
| Atsparus galios dažniui | Taikoma įtampa esant vardiniam izoliacijos lygiui 1 minutę – nėra pliūpsnio ar trikdančio iškrovimo |
| Izoliacijos atsparumas | Megger bandymas esant 2,5 kV arba 5 kV nuolatinei įtampai; rezultatas, palyginti su pradiniu ir minimaliu priėmimo slenksčiu |
| Mechaninio veikimo testas | Pertraukiklių ir atjungiklių veikimo mechanizmai įjungti ciklu; išmatuotas darbo laikas ir kelionė |
| Blokavimo patikrinimas | Visi saugos blokai (mechaniniai ir elektriniai) patikrinti, kad būtų išvengta neteisingų perjungimų sekų |
| Apsaugos relės veikimo testas | Visos sukonfigūruotos apsaugos funkcijos patikrintos pagal relės nustatymus; kelionės laikai patikrinti pagal specifikaciją |
| Laidų ir valdymo grandinės patikrinimas | Visas valdymo ir antrinių laidų tęstinumas, poliškumas ir izoliacija patikrinta pagal patvirtintus brėžinius |
| Vizualinis ir matmenų patikrinimas | Visi komponentai, ženklinimas, šynų žymėjimai ir jungtys patikrinti pagal patvirtintus gamybos brėžinius |
15 lentelė. „Lugao“ įprasto skirstomųjų įrenginių maitinimo bandymo programa
KOKYBĖS ĮSIPAREIGOJIMAS
Prie kiekvienos Lugao Power skirstomųjų įrenginių siuntos pridedamas visas techninės dokumentacijos paketas: įprastinių bandymų ataskaita su visomis išmatuotomis vertėmis ir priėmimo kriterijais, tipo bandymo sertifikato nuorodos, medžiagų sertifikatai, bandymų įrangos kalibravimo įrašai, matmenų tikrinimo įrašai ir brėžiniai. Paprašius gali būti surengtas trečiosios šalies patikrinimas ir FAT.
