Išsamus SC (B) 13–20–10 kV dervos sauso tipo transformatorių vadovas

Skirtingai nuo tradicinioAlyvos įvardijami transformatoriai, SC (B) 13–20–10KV liko dervos sauso tipo transformatorius, pasinaudoja epoksidinės dervos liejimo technologija, kad iš naujo apibrėžtų našumo standartus, todėl tai yra nepakeičiamas pasirinkimas kritinei infrastruktūrai ir miesto parametrams.

Atidžiau pažiūrėkite į modelį: SC (B) 13–20–10KV

Prieš tyrinėdami jo funkcijas, iššifruokime modelio pavadinimą:

S: žymi trifazį transformatorių („S“ reiškia „trijų fazių“ kinų kalba).

C: nurodo liejimo dervos izoliaciją - pagrindinę technologiją, užtikrinančią priešgaisrinę saugą ir ilgaamžiškumą.

(B): žymi žemos įtampos folijos ritmo ritę-projektavimo pasirinkimą, kuris išsprendžia įprastas tradicinių laidų ritinių problemas.

13: Dizaino serijos numeris, atspindintis pažangias inžinerijos iteracijas, kad būtų pagerintas efektyvumas.

: Įvertintos talpos svyruoja nuo 50 kVA iki 3150 kVA.

20-10 kV: aukštos įtampos šoninės įtampos lygis.

Kokios yra SC (B) 13–20–10KV liejimo dervos sauso tipo transformatorių veikimo sąlygos?

● Montavimo aukštis: neviršija 1000 m virš jūros lygio;

● Maitinimo įtampos bangos forma: panaši į sinusinės bangos;

● Daugiafazės maitinimo įtampos simetrija: maitinimo šaltinio įtampa, sujungta su kelių fazių transformatoriumi, turėtų būti maždaug simetriška;

● Aplinkos temperatūra: maksimali oro temperatūra +40 ° C; Maksimali dienos vidutinė temperatūra +30 ° C; Maksimali metinė vidutinė temperatūra +20 ° C; Minimali oro temperatūra -25 ° C (taikoma vidaus transformatoriams).

Kuo liejamos dervos sauso tipo transformatoriai yra ypatingi?

● Core

1. Šerdis pagaminta iš šalto valcuotų silicio plieno lakštų, turinčių didelį magnetinį pralaidumą, puikią grūdų orientaciją ir 45 ° visiškai pasvirusius laiptelius. Šerdyje naudojama speciali kvadratinio vamzdžio traukimo plokštės struktūra, kurios šerdies kojos yra surištos izoliacine juosta. Šerdies paviršius yra padengtas specialia derva, kad būtų išvengta drėgmės ir rūdžių, efektyviai sumažinant nuostolius be apkrovos, be apkrovos srovės ir šerdies triukšmas.

2.Safe, liepsnos atsargas ir be taršos, ją galima montuoti tiesiai į krovinio centrą.

3. be priežiūros, lengvai montuojamos ir mažos bendros eksploatavimo išlaidos.

4. Aukštas atsparumas drėgmei leidžia normaliai veikti esant 100% drėgmei ir gali būti vėl veikianti po to, kai nutrūkus iš anksto išdžiovinant.

5. Linkos nuostoliai, žemas dalinis išleidimas, mažas triukšmas ir stiprus šilumos išsklaidymas yra garantuojami. Įrengta išsami temperatūros apsaugos valdymo sistema, ji užtikrina patikimą saugaus transformatoriaus veikimo užtikrinimą. Didelis patikimumas. Remiantis jau veikiančių produktų operatyviniais tyrimais, produkto patikimumo rodikliai pasiekė tarptautinius profesinius standartus.

● folijos ritė

Žemos įtampos apvija naudoja vieną vario folijos gabalą kartu su F klasės posūkio izoliacija, suvyniota ant specialios žemos įtampos folijos apvijos aparato. Folijos ritės veiksmingai nagrinėja svarbiausias didelio trumpo jungimo streso, ampero posūkio disbalanso, prasto šilumos išsisklaidymo, apvijos spiralės kampo klaidų ir nestabilios rankinio suvirinimo kokybės, susijusios su mažos įtampos, didelės srovės laidų laidų laidomis. Mūsų įmonė taip pat naudoja dervos vazonėlius ir kietėjimą, kad sukurtų drėgmę ir dėmes atsparią apdailą.

● Temperatūros valdymo įtaisas

Transformatorius naudoja BWDK serijos signalo termometrą. Temperatūros jutiklis yra įterptas į žemos įtampos ritės viršutinę pusę, automatiškai aptinkant ir parodant kiekvienos iš trijų fazių veikimo drėgmės lygį. Jis taip pat pasižymi per didelės temperatūros aliarmo ir suveikimo funkcijomis.

● įtampos konversija

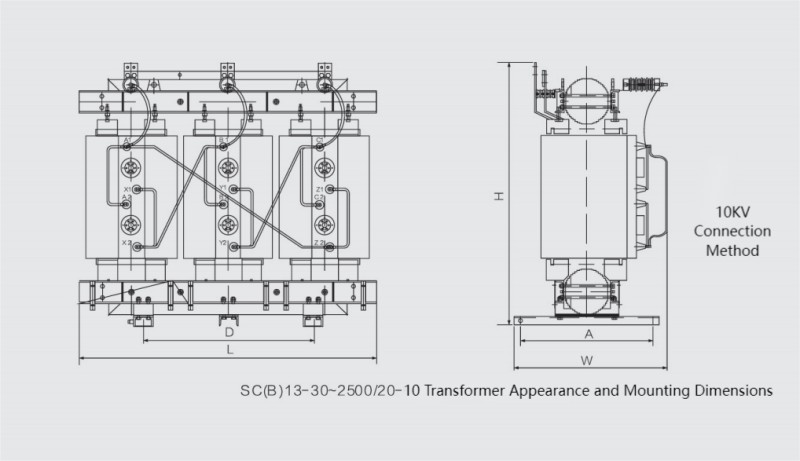

Jungtis leidžia įtampos konversijai tarp 10 kV iki 20 kV skirtingose ​​vietose, atitinkamai atitinkamai 10 kV ir 20 kV sistemų reikalavimus.

Kam reikalingas šis transformatorius?

Sauga yra neginčijama energijos sistemose, ypač didelės rizikos ar apgyvendintose vietose. SC (B) 13–20–10KV transformatorius yra sukurtas šiuo atžvilgiu tobulėti, turinčios savybes, kuriose nagrinėjami gaisro pavojai, drėgmė ir operatyvinis stabilumas. Gaisrui atsparūs, be taršos operacija „Epoksidinė derva“, „Transformatoriaus izoliacijos medžiaga“, iš esmės yra liepsnos atstatymas. Jis neišskiria toksiškų dujų, kai veikiama aukšta temperatūra ir gali atlaikyti trumpalaikį perkaitimą, negaudamas ugnies. Tai daro transformatorių idealų ugniai jautrioms vietoms, tokioms kaip:

● Požeminės erdvės: metro, kasyklos ir tuneliai.

● Viešieji pastatai: mokyklos, ligoninės ir komerciniai centrai.

● Kritinės galimybės: elektrinės, naftos telkiniai ir aukštybiniai pastatai.

Skirtingai neiAlyvos įvardijami transformatoriai, nuo nutekėjimų nėra jokio dirvožemio ar vandens užteršimo rizikos - suderinti su šiuolaikiniais aplinkos standartais.

Techninės specifikacijos: našumo numeriai

Norėdami suprasti „Transformerio“ universalumą, pažvelkime į pagrindinius jo techninius parametrus:
