Transformatoriaisudėti visas kruopščiai parinktas medžiagas. Kiekvienas iš jų parenkamas dėl savo elektrinių, magnetinių, šiluminių ar mechaninių savybių. Transformatoriuje esantis mišinys užtikrina pusiausvyrą tarp to, kaip gerai jis veikia, kaip patikimas išlieka ir kiek kainuoja. Medžiagų pasirinkimas iš tikrųjų lemia bendrą jo funkciją ir trukmę.
Transformatoriaus šerdyje naudojamas specialus elektrinis plienas. Šis plienas gana efektyviai nukreipia magnetinį srautą.
● Į grūdėtumą orientuotas silicio plienas arba GOES tinka efektyviems transformatoriams. Jame yra apie 2–3,5 procento silicio. Tai padidina elektrinę varžą ir sumažina sūkurinių srovių nuostolius. Grūdai išlyginami šalto valcavimo ir atkaitinimo būdu. Jie sutampa su magnetinio lauko kryptimi. Ši sąranka sumažina histerezės nuostolius net 30 procentų, palyginti su neorientuotu plienu.
●Amorfinis metalas, kaip ir Metglas, yra dar viena galimybė, skirta tikrai labai efektyvioms sąrankoms. Tai greitai sukietėjęs lydinys, dažniausiai geležies su boru ir siliciu. Be kristalinės struktūros jis sumažina šerdies nuostolius 60–70 procentų, palyginti su įprastu plienu. Vis dėlto tai kainuoja daugiau medžiagų. Jis taip pat linkęs būti mechaniškai trapus.
●Laminacijos sudaro šerdis. Jie sukrauna plonus lakštus, paprastai 0,23–0,35 mm storio. Izoliacija gaunama iš keraminių arba fosfatinių dangų. Jie apsaugo nuo sūkurinių srovių tarp sluoksnių.
Apvijoms reikia medžiagų, kurios gerai praleidžia elektrą. Jie taip pat reikalauja tvirto mechaninio stiprumo.
●Electrolytic Tough Pitch Copper, arba ETP, pirmauja apvijų srityje. Jis atitinka 100–101 procentą pagal tarptautinį atkaitinto vario laidumo standartą. Dėl jo lankstumo galima suformuoti sudėtingas apvijų formas. Palyginti su aliuminiu, jis turi geresnį mechaninį stiprumą. Tai padeda efektyviau valdyti trumpąjį jungimą.
●Aliuminio lydiniai pasirodo ten, kur kaina labai svarbi. Jie suteikia apie 61 procentą vario laidumo pagal tūrį. Pagal svorį tai tik 30 proc. Kad atitiktų dabartinę talpą, jiems reikia maždaug 1,6 karto didesnio skerspjūvio ploto. Be to, jie taupo svorį ir sumažina išlaidas žaliavoms.
● Laidininkų izoliacija apima popierinius įvyniojimus, pvz., kraft ar termiškai patobulintus tipus. Taip pat tinka poliesteris, pvz., Dacron, arba poliamidas, pavyzdžiui, Nomex. Jie izoliuoja posūkį į posūkį. Dažnai papildomai apsaugai juos impregnuoja lakas arba derva.
Sluoksniuota izoliacija apsaugo nuo elektros gedimų.
●Pagrindinę tvirtą izoliaciją sudaro celiuliozės pagrindu pagamintos medžiagos. Kraftpopierius ir preso kartonas atitinka sąskaitą. Kartais jie atnaujinami aromatiniais poliamidais, kad būtų atsparūs karščiui. Akyta konstrukcija leidžia visiškai įsigerti aliejui ar dervai.
●Liquid Insulation lazdelės su mineraline alyva kaip įprastas pasirinkimas. Natūralūs ir sintetiniai esteriai įsitvirtina dėl geresnės priešgaisrinės saugos ir ekologiškumo. Šių skysčių dielektrinis stiprumas viršija 30 kilovoltų. Esterių pagrindu pagamintų ugnies taškai viršija 300 laipsnių Celsijaus.

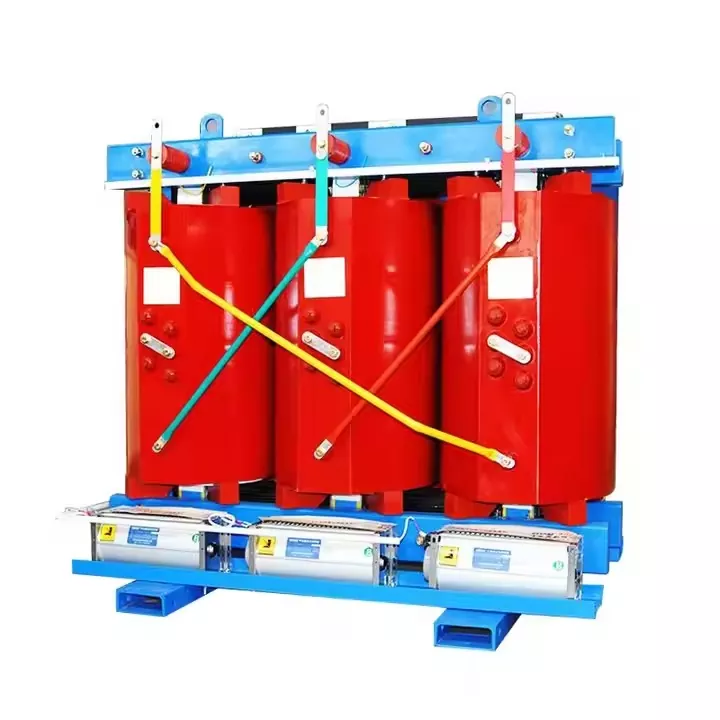

● Kietos liejimo medžiagos rankenasauso tipo transformatoriai.Epoksidinės arba poliesterio dervos apgaubia apvijas. Jie siūlo mechaninę atramą ir apsaugą nuo aplinkos. Dalinis iškrovimas išlieka mažesnis nei 5 pikokulonai.
●Bakas ir korpusas naudojamas anglinis plienas, dažnai ASTM A36 klasės. Dangos atsparios korozijai, naudojamos lauke. Hermetiškai uždarytose versijose gali būti naudojamas nerūdijantis plienas. Radiatoriai taip pat gaminami iš anglinio plieno. Vidinės pertvaros nukreipia alyvos srautą.
●Įvorės dažnai prilimpa prie porceliano. Polimerų tipai, pavyzdžiui, silikoninė guma, sugeria garus, kad būtų lengvesni ir atsparūs vandalizmui. Viduje laidininkai yra variniai. Jie padengiami sidabru arba alavavimu.
● Konservatorių sistemos gaminamos iš plieno. Lanksčios membranos, tokios kaip nitrilo kaučiukas arba fluorpolimeras, saugo alyvą nuo išorinio oro.
●Į aušinimo įrangą įeina ventiliatoriai su aliuminio mentėmis. Varikliai naudoja rutulinius arba movinius guolius. Jie vertina už nenutrūkstamą bėgimą. Siurblio sparnuotės naudojant priverstinę alyvą dažniausiai būna bronzos arba nerūdijančio plieno.
●Slėgio mažinimo įtaisai turi nerūdijančio plieno arba specialių polimerų diafragmas. Jie sprogsta tiksliais slėgio lygiais.
●Silicio gelis patenka į alsuoklius. Jis dažnai apima kobalto chlorido indikatorių. Tai pereina iš mėlynos į rožinę, nes sugeria drėgmę.
●Monitoring Sensors naudoja PT100 arba PT1000 platinos atsparumo termometrus temperatūrai tikrinti. Pjezorezistiniai arba talpiniai tipai kontroliuoja slėgio stebėjimą.
●Impregnavimo lakai, kurių pagrindas yra poliesteris, epoksidinė derva arba poliuretanas. Jie apsaugo nuo drėgmės ir suteikia mechaninio stabilumo.
●Klijai ir sandarikliai gaminami iš silikono, poliuretano arba butilo junginių. Jie sandarina tarpiklius ir sujungia dalis.
●Surface Treatments naudokite cinko turtingus gruntus. Poliuretano viršutiniai sluoksniai yra apsaugoti nuo korozijos. Sausos plėvelės storis paprastai svyruoja nuo 150 iki 250 mikrometrų.
Statybinių transformatorių medžiagų pasirinkimas rodo šimtą metų nuolatinius pokyčius. Jie atsveria elektros poreikius ir mechaninius, šiluminius, aplinkos ir sąnaudų veiksnius. Kiekvienos dalies savybės turi įtakos efektyvumui, kuris gali pasiekti daugiau nei 99,7 proc. Jie turi įtakos eksploatavimo trukmei, dažnai nuo 25 iki 40 metų. Taip pat susijęs su aplinkos poveikiu. Medžiagų mokslas skatina transformatorių technologijų pažangą. Naujesni dizainai linkę į tvarias galimybes. Perdirbami metalai, biologiškai skaidūs skysčiai ir patvari izoliacija atlieka svarbų vaidmenį. Šis pokytis rodo žiedinę ekonomiką pramonėje.
